Ремонт двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ

Снятие и установка головки цилиндров. Для замены головки цилиндров или ее деталей, а также деталей цилиндро-поршневой группы, прокладки головки цилиндров, клапанов и седел клапанов снятне головки цилиндров необходимо произвести в следующем порядке: слить из системы охлаждения двигателя охлаждающую жидкость;

отсоединить все трубопроводы от головки цилиндров и защитить их внутренние полости от попадания пыли и грязи;

снять крышку головки цилиндров, а затем форсунки, предохраняя распылитель от ударов и засорения отверстий;

снять оси коромысел вместе с коромыслами и вынуть штанги;

ослабить гайки крепления головки цилиндров, соблюдая ту же последовательность, что и при затяжке (см. рис. 6), а затем отвернуть их;

снять головку цилиндров с двигателя и проверить ее состояние; снять осторожно прокладку головки
цилиндров, избегая повреждения; при необходимости заменить прокладку.

Головку цилиндров заменяют при наличии трещин, проходящих через отверстия под направляющие втулки клапанов, отверстия под стаканы форсунок и гнезда под седла клапанов, и трещин на стенках рубашки охлаждения в местах, недоступных для ремонта.

Наличие трещин устанавливают внешним осмотром, а также при испытании головок цилиндров на герметичность водой под давлением 4 кгс/см2. Герметичность рубашки охлаждения головки цилиндров можно проверить, подведя в нее сжатый воздух и погрузив головку в ванну с водой. Трещины будут видны по выходящим пузырькам воздуха. Трещины и пробоины не допускаются. Допускаются лишь мелкие трещины на привалочной поверхности между отверстиями под распылитель форсунки и клапаны, не захватывающие рабочей фаски впускного клапана и не нарушающие герметичность. Если при испытании головки цилиндров на герметичность обнаружится нарушение уплотнения стакана форсунки, следует подтянуть гайку крепления стакана. Если при этом течь не устраняется, стакан снимают и заменяют уплотнительное кольцо и шайбу, а в случае необходимости и стакан. Гайку крепления стакана форсунки затягивают с приложением момента 9—11 кгс • м.

Головку цилиндров устанавливают на двигатель в последовательности, обратной разборке. При этом привалочные плоскости блока и головки цилиндров необходимо протереть чистой ветошью, обращая внимание на правильность установки прокладки головки цилиндров на штифты и окантовок прокладки на бурты гильз цилиндров.

Гайки крепления головок цилиндров затягивают в порядке возрастания номеров, как показано на рис. 6, с приложением момента 22—24 кгс-м. После первой затяжки необходимо повторной операцией проверить требуемый крутящий момент на каждой гайке, соблюдая указанную последовательность.

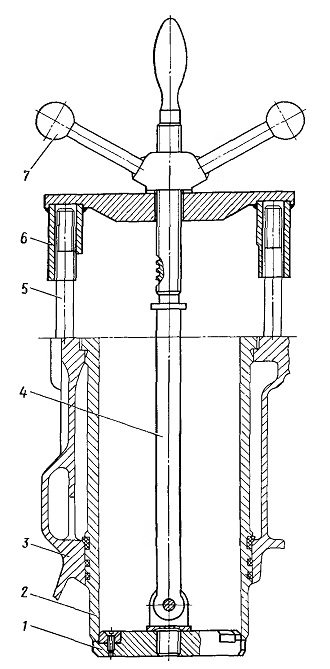

Рис. 7. Приспособление для извлечения гильзы из блока цилиндров:
1 — диск; 2 — гильза цилиндра; 3 — блок цилиндров; 4 — винт; 5 — шпилька крепления головки цилиндров; —.втулка; 7 рукоятка гайки

Замена деталей шатунно-поршневой группы. При нормальных износах деталей цилиндро-поршневой группы (отсутствии трешин, задиров и т. д.) поршень, гильзу, палец и кольца, как правило, заменяют одновременно. Поршневые кольца обычно приходится менять чаще, чем весь комплект.

Для снятия поршней и гильз с двигателя необходимо:

установить автомобиль на осмотро-вую канаву и слить масло и охлаждающую жидкость из двигателя;

снять головки цилиндров и поддон картера двигателя;

отогнуть замковые шайбы и отвернуть болты крепления крышек нижних
головок шатунов, убедиться в наличии меток спаренности на стыке со стороны длинного болта; при отсутствии меток, а также если метки плохо видны, их следует нанести вновь; замена крышек или перестановки их с одного шатуна на другой не допускаются;

снять поршень в сборе с шатуном через цилиндр, а затем гильзы из блока цилиндров при помощи приспособления (рис. 7).

Для разборки комплекта поршень-шатун необходимо:

снять кольца с поршня специальными щипцами (рис. 8), ограничивающими расширение кольца до диаметра 142,5 мм;

вынуть стопорные кольца поршневого пальца с помощью круглогубцев;

вынуть поршневой палец, предварительно выдержав поршень в сборе с шатуном в масляной ванне в течение 10 мин при температуре масла 80— 100 3С.

После разборки поршень и поршневые кольца очищают от нагара и промывают прочищают отверстия для отвода масла. После очистки и мойки детали необходимо тщательно осмотреть, а при необходимости обмерить универсальным или специальным мерительным инструментом.

Замена поршней и гильз. Номинальный зазор между внутренней поверхностью гильзы и юбкой поршня в холодном состоянии должен быть 0,19— 0,21 мм. Если зазор превышает 0,45 мм, поршневую группу нужно заменить.

Гильзу цилиндра заменяют, если имеются трещины, обломы и задиры внутренней поверхности, вмятины и забоины на опорном буртике, кавитационные раковины, выходящие на канавки под уплотнительные кольца; если внутренний диаметр в результате износа превышает 130,18 мм (при установке в гильзу поршня с поршневыми кольцами, которые в ней работали до разборки, диаметр можно увеличить до 130,25 мм): овальность и конусность гильзы превышают 0,06 мм. Диаметры следует замерять в двух взаимно перпендикулярных направлениях.

Поршень заменяют, если есть задиры на боковой поверхности, выгорание на

днище поршня, трещины в днище поршня или на перемычках канавок для поршневых колец; если диаметр юбки поршня менее 129,6 мм (замер следует проводить в плоскости, перпендикулярной оси поршневого пальца,на расстоянии 153 мм от днища поршня); если есть задиры на поверхности отверстия под поршневой палец, диаметр отверстия под поршневой палец превышает 50,03 мм, а овальность и конусность отверстия превышает 0,015 мм, торцевые зазоры между новыми поршневыми кольцами и канавками поршня превышают: для верхнего компрессионного кольца (размер а на рис. 9) 0,35 мм, для второго и третьего компрессионных колец (размер б) 0,30 мм, для маслосъемных колец (размер в) 0,25 мм.

Для замера торцевых зазоров поршень в сборе с новыми кольцами вставляют в калиброванную шайбу с внутренним диаметром 130,00—130,01 мм. Замер нужно производить одновременно с двух диаметрально противоположных сторон поршня.

Замена поршневых колец. Поршневые кольца заменяют при расходе масла двигателем, превышающим 3% расхода топлива и повышенном дымлении через сапун. Если вышеуказанные явления не наблюдаются, а двигатель по каким-либо причинам поступил в текущий ремонт, то кольца заменяют только при наработке двигателем более 150 тыс. км, полностью или частично сработанных канавках на рабочей поверхности второго и третьего компрессионных колец, наличии задиров на внешней цилиндрической поверхности.

Замена поршневого пальца. Поршневой палец заменяют при наличии грубых рисок, задиров, наволакивании металла и прижогах, если наружный диаметр менее 49,98 мм, а овальность и конусность превышают 0,015 мм.

Замена шатуна. Шатун заменяют при наличии трещин. Если внутренний диаметр втулки верхней головки шатуна более 50,08 мм, втулку необходимо выпрессовать и проверить диаметр отверстия головки шатуна (под втулку), который должен быть не более
56,04 Мм. Проверять диаметр нужно как

при ослаблении посадки, так и при повороте втулки. При запрессовке новой втулки натяг должен быть в пределах 0,5—0,12 мм.

Внутренний диаметр нижней головки шатуна проверяют после контрольной затяжки шатунных болтов с моментом 20—22 кгс-м. Предельно допустимый диаметр должен составлять 92,98—

93,05 мм, если среднее арифметическое диаметров в плоскости стыка и сечении, перпендикулярном стыку, не выходит за пределы 93,00—93,021 мм. Ширина нижней кривошипной головки должна быть не менее 41,25 мм. При меньшей ширине нижней головки шатун следует заменить.

Непараллельность осей отверстий верхней и нижней головок шатуна (изгиб) без ремонта допускается не более 0,08 мм на длине 100 мм* а отклонение осей указанных отверстий от положения одной плоскости (скручивание) не более 0,1 мм на длине 100 мм. Если непараллельность и скручивание осей верхней и нижней головок шатуна выше допустимых, шатун нужно заменить. Допускается установка новой втулки в отверстие верхней головки с последующей расточкой внутреннего диаметра до 50to:o4s(i мм, обеспечив при этом отклонение от параллельности осей не более 0,04 мм на длине 100 мм, положение осей в одной плоскости в пределах 0,04 мм на длине 100 мм и расстояние между указанными осями 265±0,04 мм.

Правка шатуна не допускается. При ремонте запрещается установка крышки с другого шатуна. Проверять шатун нужно по меткам спаренности, нанесенным на шатуне и крышке.

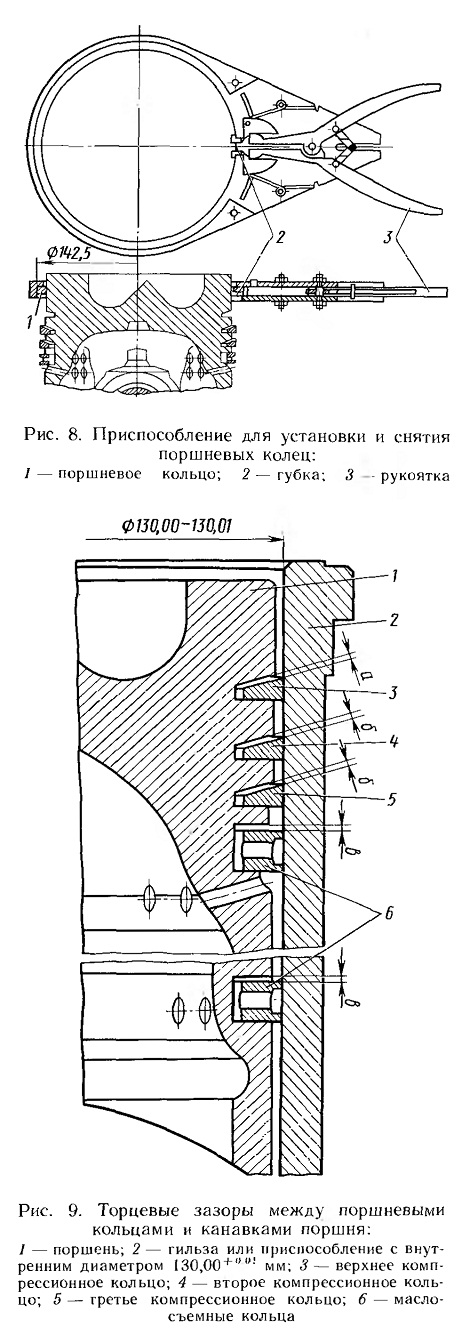

Рис. 8. Приспособление для установки и снятия поршневых колец

Рис. 9. Торцевые зазоры между поршневыми кольцами и канавками поршня
