ЭЛЕКТРООБОРУДОВАНИЕ автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В

Автомобили МАЗ имеют 24-вольтовую систему электрооборудования. Щиток приборов откидной, что обеспечивает свободный доступ к приборам, выключателям и их контактам.

Блоки предохранителей смонтированы под откидной крышкой и мюли приборов и защищают от перегрузок и коротких замыканий основные цепи системы электрооборудования, в том числе цепи включения стартера, зарядки аккумуляторных батарей, возбуждения генератора, освещения и световой сигнализации.

Назначение предохранителей указано на табличке, наклеенной ;на внутренней стороне съемной крышки панели приборов.

Схемы электрооборудования показаны на рис. 53 и 54.

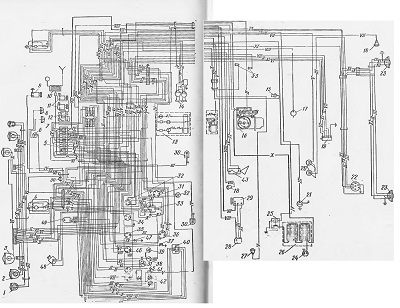

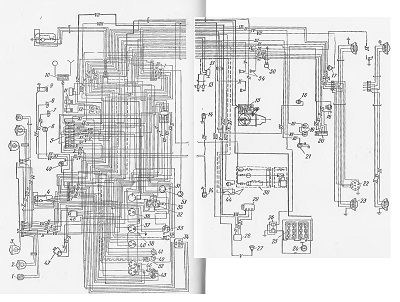

Рис. 53. Схема электрооборудования МАЗ-5335 и МАЗ-5549:
1— подфарник; 2 — фара, 3—фара противотуманная; 4 — стеклоочиститель; 5 — блок предохранителей; 6 — включатель плафона освещения кабины; 7 — плафон освещения кабины; 8— плафон освещения кабины, 9 — электродвигатель вентилятора, 10— радиоприемник, 11 — электродвигатель отопителя; 12 — включатель отопителя кабины; 13 — сигналы звуковые; 14 — повторитель боковой указателей поворота; 15 — стартер; 16 — датчик указателя температуры воды; 17 — датчик указателя давления воздуха; 18 — подкузовной фонарь; 19 — включатель сигнала «Стоп», 20 — датчик электроспидометра; 21—датчик указателя уровня топлива;
22 — розетка штепсельная; 23 — фонарь задний левый; 24- розетка штепсельная

переносной лампочки; 25 — аккумуляторная батарея; 26 — включатель массы батареи; 27 — датчик указателя давления масла; 28 — регулятор напряжения; 29 -
генератор; 30 — щиток управления подогревателя двигателя; 31 — замок-включатель

 32 — центральный переключатель света; 33 — электроспидометр; 34 — переключатель указателя поворота; 35 — амперметр; 36—-указатель давления масла; 37_указатель уровней топлива, 38 — фонарь контрольной лампы указателей поворота- 39 — кнопка сигнала; 40 — указатель температуры воды; 41 — включателе противотуманных фар; 42— включатель вентилятора обдува; 43 — включатель правого стеклоочистителя; 44 — сигнал воздушный с клапанами; 45 — указатель давления воздуха в тормозных камерах; 46 — указатель давления воздуха в пневмосистеме; 47 — переключатель света ножной; 48 — прерыватель указателей поворота; 49 — включатель плафона освещения двигателя;
40-выключатель сигнализации заднего хода самосвала; 51 — реле звуковых сигналов; 52—переключатель звуковых сигналов; 53— кнопка включателя масс;
54 — датчик аварийного давления воздуха
Расцветка проводов:
I — белый II — голубой; III — зеленый; IV —желтый; VI — коричневый; VI — красный:  VII — оранжевый; VIII — серый; IX — розовый; X — фиолетовым;XI — черный

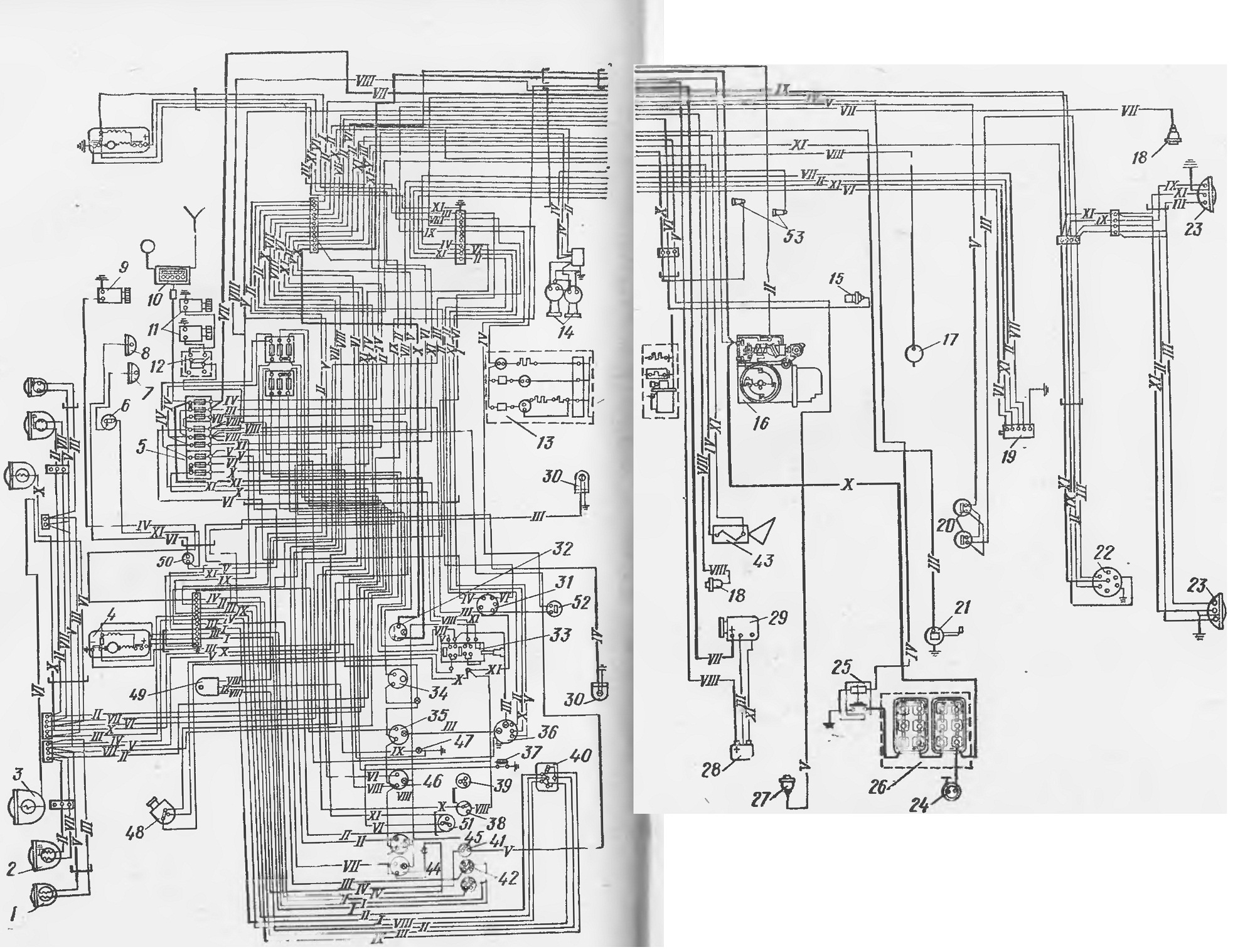

Рис. 54. Схема электрооборудования МАЗ-5429, MA3-5430 и МАЗ-504В.
1 — подфарник; 2—фара; 3—фара противотуманная; 4— стеклоочиститель; 5 — блок предохранителя; 6 — включатель плафона освещения кабины; 7— плафон освещения кабины; плафон освещения двигателя; 9—двигатель вентилятора; 10 — радиоприемник; 11 — электродвигатель отопителя; 12 — включатель отопителя кабины; 13— щиток управления подогревателем; 14 — звуковые сигналы; 15 — датчик указателя температуры воды; 1о — стартер; 17 — датчик указателя уровня топлива дополнительного бака; 18 — датчик указателя давления воздуха; 19— датчик электроспидометра; 20 — включатель сигнала «Стоп»; 21 — датчик указателя уровня топлива основного бака; 22 — штепсельная розетка;
23 — фонарь задний левый; 24 — штепсельная розетка; 25 — включатель массы; 26—аккумуляторная батарея; 27 — датчик указателя давления масла; 28 — регулятор напряжения; 29 — генератор; 30— повторитель боковой указателей поворота; 31 — замок-включатель; 32 — амперметр; 33—центральный переключатель света, 34 — указатель давления масла; 35 — указатель уровня топлива; 36 — электроспидометр; 37 — кнопка сигнала, 38 — переключатель датчика в топливных баках, 39—включатель противотуманных фар; 40—переключатель указателей поворота; 41 — включатель регуляторов обдува; 42 — включатель стеклоочистителя; 43 — сигнал воздушный с клапаном; 44—указатель давления воздуха в тормозных камерах; 45 — указатель давления воздуха в пневмоеистемах; 46 — указатель температуры воды; 47 — фонарь контрольной лампы указателей поворота; 48 — переключатель света ножной; 49 — прерыватель указателей поворота; 50 — включатель плафона системы двигателя; 51 —- переключатель в боковых сигналах; 52 — кнопка включателя масс; 53 — датчик аварийного давления воздуха
Расцветка проводов:
I — белый; II — голубой; III — зеленый; IV — желтый; V — коричневый; VI — красный; VII — оранжевый; VIII — серый; IX — розовый; л — фиолетовый; XI — черный
