ЭЛЕКТРООБОРУДОВАНИЕ лесовоза МАЗ-501


Система электрооборудования автомобиля-лесовоза МАЗ-501 (фиг. 111) выполнена по однопроводной схеме с номинальным напряжением 12 в и в основном такая же, как и на автомобиле МАЗ-200. В момент пуска двигателя напряжение в цепи стартера повышается до 24 в вследствие автоматического переключения аккумуляторных батарей с параллельного соединения на последовательное.

Для освещения мест погрузки в ночное время на лесовозе установлена сверху кабины с левой стороны дополнительная поворотная фара.

Для лучшей видимости задние фонарь и номерной знак установлены наверху кабины, слева.

Кабина лесовоза дополнительно оборудована отопителем с вентилятором, расположенным под передним щитом кабины. Вентилятор приводится в действие электродвигателем МЭ6-Д.

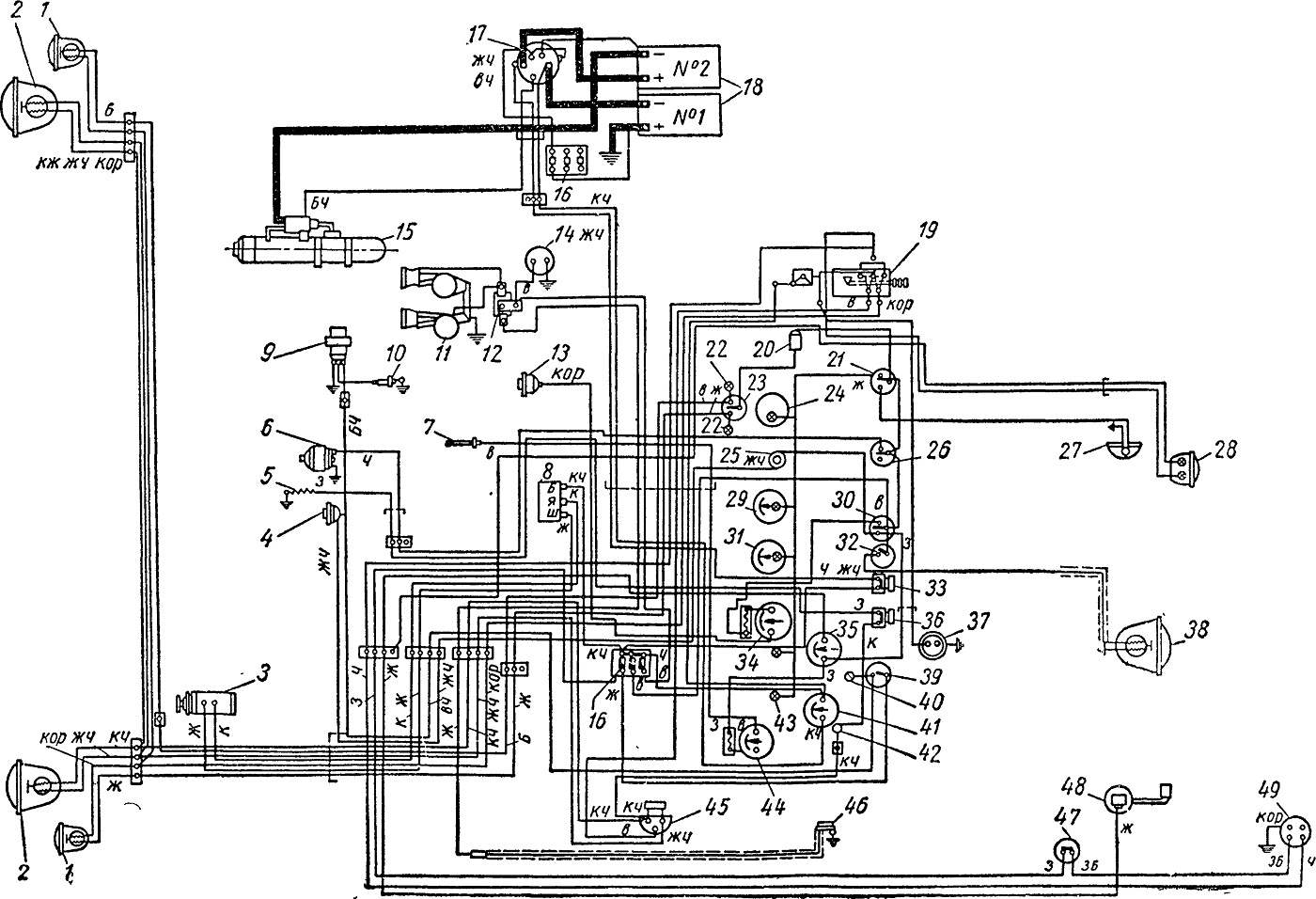

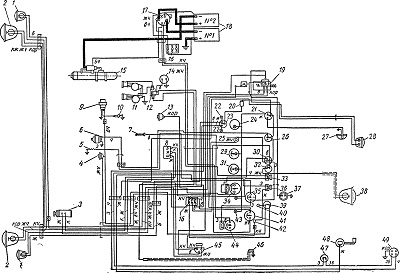

Фиг. 111. Схема электрооборудования автомобиля-лесовоза МАЗ-501:
1 — подфарники и передние указатели поворота; 2 — передние фары; 3 — генератор; 4 — датчик аварийного давления масла;
5-калильный воспламенитель (для автомобилей с водо-масляным подогревателем); 6 — электродвигатель вентилятора
(для автомобилей с водо-масляным подогревателем); 7 —датчик указателя температуры воды; 8 — реле-регулятор; 9 — индукционная катушка; 10 — свеча зажигания; 11 — звуковой двухтональный сигнал; 12 — реле сигналов; 15 —датчик указателя давления воздуха (для автомобилей с водо-масляным подогревателем ); 14 — штепсельная розетка лампы подогрева; 15 — стартер; 16 — блоки предохранителей с плавкими вставками; 17 — дистанционный пусковой переключатель (включатель стартера);
18 — аккумуляторные батареи; 19 — центральный переключатель наружного освещения; 20 — прерыватель указателей поворота;
21 — переключатель света щитка приборов и плафона кабины; 22 — контрольные лампы указателей поворота; 23 — переключатель указателей поворота; 24 — воздушный манометр: 25 — лампа аварийного давления масла; 26 — переключатель электродвигателя вентилятора (для автомобилей с водо-масляным подогревателем); 27 — плафон освещения кабины; 28 — задний фонарь; 29 — манометр системы смазки; 30 — переключатель приборов; 31 — тахометр; 32 — включатель поворотной фары; 33 — кнопка включателя (переключателя) стартера; 34 — указатель давления воздуха (для автомобилей с водо-масляным подогревателем); 35 — указатель уровня топлива; 36 — кнопка включения калильного воспламенителя (для автомобилей с водо-масляным подогревателем); 37 — штепсельная розетка переносной лампы; 38— поворотная фара; 39 — включатель воздушного подогревателя; 40 — контрольная лампа воздушного подогревателя; 41 — амперметр; 42 — контрольные лампы; 43— лампы освещения приборов; 44 — указатель температуры воды; 45 — ножной переключатель света передних фар; 46 — кнопка включения звукового сигнала; 47 — включатель питания прицепа; 48 — датчик уровня топлива; 49 — штепсельная розетка питания прицепа. Обозначения расцветки проводов: Б — белый; БЧ — белый с черной прядкой; Ж — желтый; ЖЧ — желтый с черной прядкой; 3 — зеленый; ЗБ — зеленый с белой прядкой; К — красный; КОР — коричневый; КЧ — красный с черной прядкой;
Ч — черный.
