Блок цилиндров двигателя ЯАЗ-204А лесовоза МАЗ-501

КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ ДВИГАТЕЛЯ ЯАЗ-204А ЛЕСОВОЗА МАЗ-501

Блок цилиндров двигателя ЯАЗ-204А лесовоза МАЗ-501

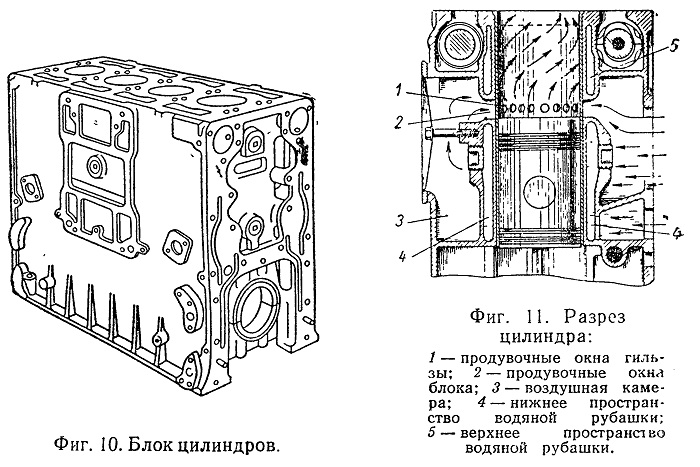

Основной частью двигателя является блок цилиндров (фиг. 10) представляющий собой отливку из легированного чугуна. В отверстия цилиндров вставлены так называемые сухие гильзы (не омываемые снаружи водой). Цилиндры окружены охлаждающей рубашкой (фиг. 11).

В верхней части блока цилиндров по обе стороны находятся два продольных открытых сверху кармана, имеющих перегородки. В перегородках расточены гнезда для подшипников распределительного и уравновешивающего валов. В средней части блока цилиндров расположена воздушная камера, сообщающаяся прямоугольными каналами с продувочными окнами гильз цилиндров

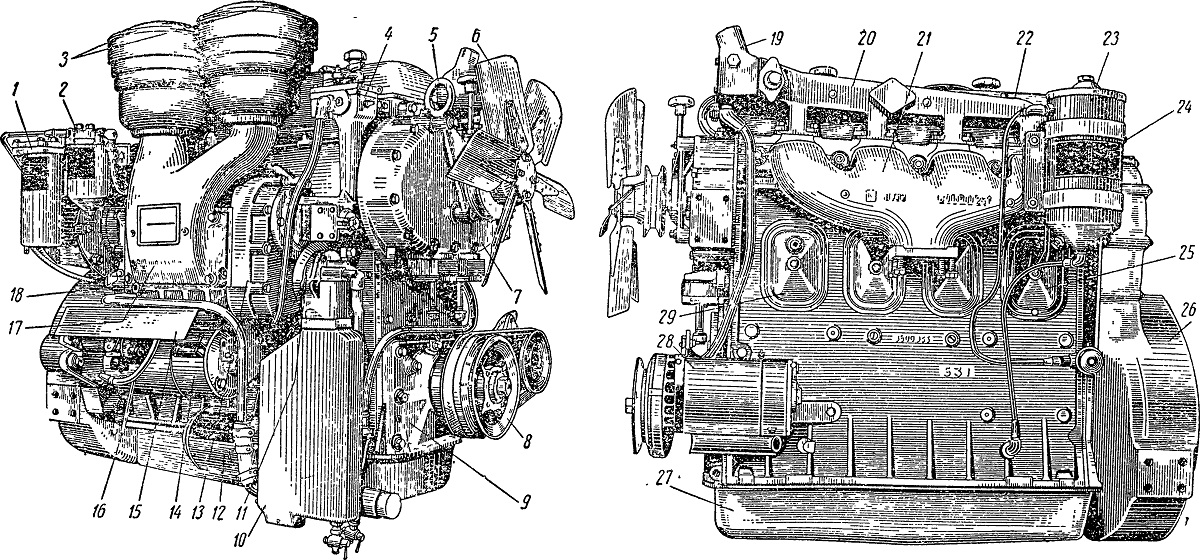

Фиг. 7. Общий вид двигателя:
1 — топливный фильтр грубой очистки; 2 — топливный фильтр тонкой очистки; 3 — воздухоочистители; 4—регулятор числа оборотов; 5—переднее подъемное кольцо; 6 — вентилятор; 7 — передняя верхняя крышка; 8 — шкив коленчатого вала; 9 — передняя нижняя крышка; 10 — водомасляный подогреватель; 11 — водяной насос; 12— масляный фильтр грубой очистки, 13 — нагнетатель; 14—стартер, 15 — предохранительный щиток стартера; 16 — дренажный патрубок воздушной камеры; 17 — впускной трубопровод; 18 — топливный насос; 19 — корпус термостата; 20 — водосборный трубопровод; 21 — выпускной трубопровод; 22—крышка головки блока; 23 — масляный фильтр тонкой очистки; 24 — заднее подъемное кольцо, 25 — электрофакельный подогреватель; 26 — картер маховика и распределительных шестерен; 27 — масляный поддон; 28 — генератор; 29 — люк воздушной камеры.

С левой стороны блока, в боковой стенке воздушной камеры, имеются четыре смотровых люка, через которые осматривают полость воздушной камеры, прочищают продувочные окна гильз, проверяют состояние поршневых колец.

С правой стороны блока имеется отверстие для прохода воздуха из нагнетателя в воздушную камеру. В нижней части воздушной камеры, по углам, сделаны отверстия, в которые ввернуты дренажные трубки, сообщающие воздушную камеру с атмосферой. Эти трубки служат для стока жидкости (смесь конденсата паров воды, топлива и масла), которая находится в воздушной камере и может вызвать нарушение в работе двигателя.

На этой же стороне расположены фланцы для присоединения масляного радиатора и масляного фильтра грубой очистки.

В нижней части блока имеются перегородки с расположенными в них коренными подшипниками.

Крышки коренных подшипников прикреплены к блоку шпильками, на которые навернуты корончатые гайки.

В верхней плоскости блока цилиндров сделаны отверстия под шпильки крепления головки блока цилиндров.

К торцам блока привернуты болтами стальные торцовые плиты. Для установки плит на место в нижней части имеются штифты, запрессованные в блок, а в верхней части расположена втулка распределительного вала.

Установочные штифты служат также для закрепления картера маховика и передней нижней крышки.

К плитам присоединены картер маховика и распределительных шестерен, передние крышки, привод нагнетателя, ось промежуточной шестерни и упор картера маховика.

Картер маховика разделен на две полости: в верхней помещаются шестерни приводного механизма, в нижней имеется маховик Нижняя часть картера маховика имеет плоскую площадку, к которой присоединена задняя часть масляного поддона; в верхней части картера также имеется площадка для крепления фланца заднего подъемного кольца.

Отверстие в нижней части картера, закрытое шплинтом, служит для стока масла, просачивающегося через заднее уплотнение

Отверстие в передней стенке картера, закрытое пробкой на резьбе, предназначено для проверки состояния зубьев венца маховика.

К передней торцовой плите болтами прикреплены верхняя к нижняя крышки. Верхняя крышка закрывает противовесы распределительного и уравновешивающего валов. В нижней крышке расположено уплотнение коленчатого вала.

Нижняя крышка имеет прилив с отверстием для оси промежуточной шестерни привода масляного насоса. Прилив оканчивается плоской площадкой, к которой присоединена передняя часть масляного поддона.

Верхняя крышка оканчивается площадкой для присоединения резиновых опорных подушек.

Фиг. 8. Продольный разрез двигателя.

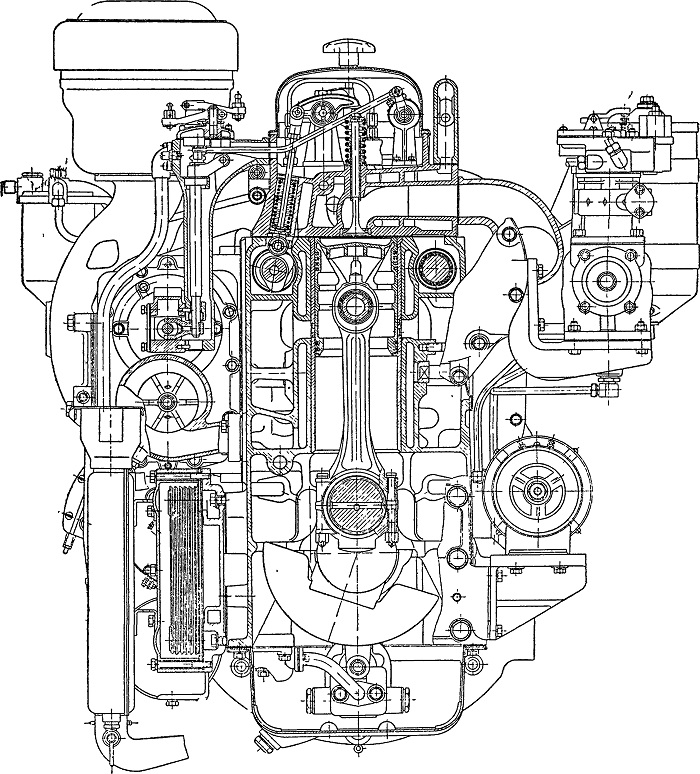

Фиг. 9. Поперечный разрез двигателя.
