ЛyA3-967M. РЕМОНТ РЕДУКТОРА ЗАДНЕГО МОСТА

ЛyA3-967M. РЕМОНТ РЕДУКТОРА ЗАДНЕГО МОСТА

Операционная карта № 15

Инструмент и приспособления: тиски 1-150, накладки для губок тисков, приспособление для разборки и сборки редуктора заднего моста, ключ для пробок маслосливных отверстий, ключ кольцевой 30, ключи 11 и 14, головки 13, 17 и 30, вороток, рукоятка динамометрическая, ключ динамометрический, ключ специальный для регулировочных гаек дифференциала, молоток 500 г, выколотка медная, наставка медная, крейц-мейсель 3x60°, измерительный инструмент, стопор для отвертывания гайки зубчатого фланца редуктора, оправка для выпрессовки и запрессовки сальника редуктора, съемник универсальный, оправка для выпрессовки наружных колец подшипников ведущей шестерни, приспособление для выпрессовки внутреннего кольца заднего подшипника ведущей шестерни, оправка для запрессовки наружных колец подшипников ведущей шестерни, оправка для напрессовки внутреннего кольца подшипника на ведущую шестерню, съемник подшипника дифференциала, контрольное приспособление для подбора толщины регулировочных прокладок ведущей шестерни главной передачи, эталон для контрольного приспособления, контрольное приспособление для проверки зазора в зацеплении шестерен главной передачи, технологический шток d=(14Zo;o7) мм и L=195 мм, емкость для масла, технологические втулки 3 шт., ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом, оправка для напрессовки подшипников дифференциала.

Трудоемкость: 2,8 чел.-ч.

1. Разборка редуктора заднего моста

1.1. Установить редуктор в сборе на приспособление (рис. 63).

1.2. Вывернуть из редуктора сапун 2 (рис. 174), указатель 3 уровня масла, пробку 46 маслосливногп отверстия (ключ 11, ключ для пробок маслосливных отверстий).

1.3. Отвернуть гайки 40, снять пружинные шайбы, транспортные крышки и защитную крышку 38 (голой-ка 13, вороток).

1.4. Выпрессовать из картера редуктора шток 4 с вилкой 42 в сборе, одновременно снять муфту

со ступицей 19, вынуть из картера шарик 5 и пружину 6 фиксатора (молоток 500 г, наставка медная 0 13 мм).

1.5. Снять стопор 29 и вывернуть регулировочную гайку 28 из правого корпуса 27 подшипника дифференциала (ключ специальный для регулировочных гаек дифференциала).

Примечание. Переход выполнять при замене подшипника дифференциала.

1.6. Повторить переход 1.5 для левого корпуса 20 подшипника дифференциала.

1.7. Ослабить гайки 47 крепления крышки 1 картера редуктора (головка 17, вороток).

1.8. Отвернуть гайки 40 крепления правого корпуса 27 подшипника дифференциала, снять пружинные шайбы (головка 13, вороток).

1.9. Снять правый 27 и левый 20 корпуса подшипников дифференциала в сборе с наружными кольцами подшипников (наставка медная, молоток 500 г).

1.10. Снять с корпусов подшипников дифференциала прокладки 21 и вынуть наружные кольца подшипников (наставка медная, молоток 500 г).

Примечание. Наружные кольца подшипников вынимать при замене подшипников. Наружное и внутреннее кольца подшипника не разукомплектовывать и устанавливать при сборке на прежние места.

1.11. Расстопорить гайку 17 зубчатого фланца 16. Отвернуть гайки крышки 14 (крейцмейсель 3x60°, молоток 500 г).

1.12. Установить на зубчатый фланец 16 и шпильки картера редуктора стопор и отвернуть гайку 17 зубчатого фланца. Снять стопор, зубчатый фланец 16, крышку 14 в сборе с сальником 15, прокладку 43, маслоотгонное кольцо 13, внутреннее кольцо переднего подшипника 44 ведущей шестерни 12 (ключ кольцевой 30, стопор, рис. 133).

Примечание. Внутреннее и наружное кольца подшипника не разукомплектовывать и при сборке устанавливать на прежние места.

1.13. Выпрессовать сальник 15 (рис. 174) из крышки 14 (оправка, молоток 500 г).

Примечание. Переход выполнять при замене сальника.

1.14. Отвернуть гайки 47 крепления крышки 1 картера редуктора, снять пружинные шайбы, крышку 1 и вынуть из картера дифференциал в сборе (головка 17, вороток).

1.15. Вынуть из картера редуктора ведущую шестерню 12 с внутренним кольцом заднего подшипника 9, втулкой / /и регулировочными прокладками 45. Вынуть из картера редуктора шарик 5, пружину 6 фиксатора и шайбу 7.

Примечание. Ведущую и ведомую шестерни главной передачи не разукомплектовывать. Картер 10 и крышку 1 также не разукомплектовывать.

1.16. Вынуть из отверстия левой шестерни 37 штифт 22 и снять с дифференциала ступицу 19.

1.17. Снять с ведущей шестерни 12 набор регулировочных прокладок 45 и распорную втулку 11.

Примечание. Набор регулировочных прокладок 45 не разукомплектовывать и при сборке установить на прежнее место.

1.18. Спрессовать с ведущей шестерни 2 (рис. 137) главной передачи внутреннее кольцо 3 заднего под-
шипника (съемник универсальный, приспособление, рис. 138) и снять набор регулировочных прокладок 8 (рис. 174).

Примечание. Переход выполнять при замене подшипника или шестерни. Внутреннее и наружное кольца подшипника и набор регулировочных прокладок не разукомплектовывать и при сборке установить по прежним местам.

1.19. Выпрессовать наружные кольца переднего 44 и заднего 9 подшипников из картера редуктора (оправка, молоток 500 г).

Примечание. Выпрессовку выполнять при замене подшипников.

1.20. Снять картер редуктора с приспособления.

1.21. Установить дифференциал редуктора заднего моста в тиски (тиски 1-150, накладки для губок тисков) .

1.22. Спрессовать с крышки 24 и коробки 26 дифференциала внутренние кольца подшипников (съемник подшипника дифференциала).

Примечание. Переход выполнять с переустановкой дифференциала в тисках. Внутренние кольца подшипников снимать при замене подшипников или дифференциала.

1.23. Разобрать дифференциал (см. OK №11, переходы 1.56.3—1.56.7).

Примечание. Разбирать дифференциал при необходимости.

1.24. Промыть детали моющим раствором и продуть сжатым воздухом (ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом).

1.25. Проверить техническое состояние деталей (измерительный инструмент).

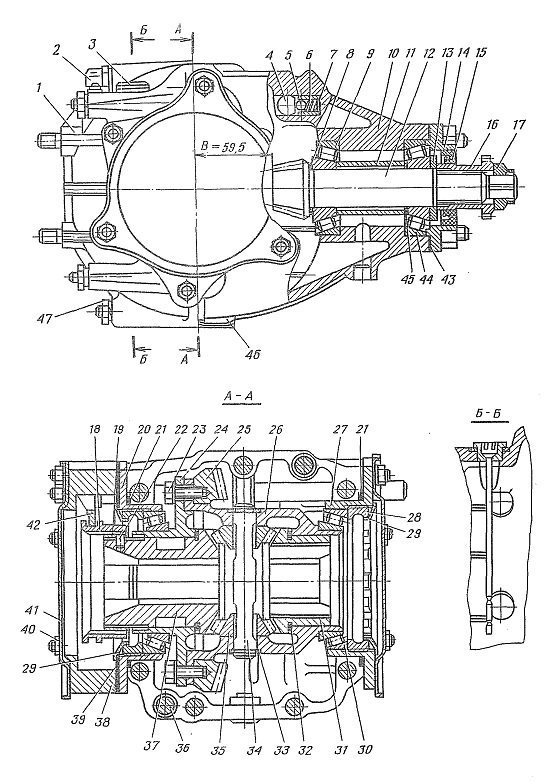

Рис. 174. Редуктор заднего моста в сборе:
1 — крышка; 2 — сапун; 3 — указатель уровня масла; 4 — шток включения блокировки заднего моста; 5—шарик фиксатора; 6 — пружина фиксатора; 7 — шайба; S и 45 — регулировочные прокладки; 9 — задний подшипник ведущей шестерни заднего моста; 10 — картер редуктора заднего моста; 11 — распорная втулка; 12 — ведущая шестерня главной передачи; 13 — маслоотгонное кольцо; 14 — крышка подшипников ведущей шестерни; 15 — сальник; 16 — зубчатый фланец; 17, 40 и 47 — гайки; 18 — муфта включения блокировки; 19 — ступица муфты; 20 — левый корпус подшипника дифференциала; 21 — прокладка; 22 — штифт; 23 — болт крепления ведомой шестерни; 24 — крышка коробки дифференциала; 25 — ведомая шестерня главной передачи; 26 — коробка дифференциала; 27 — правый корпус подшипника дифференциала; 28 — регулировочная гайка; 29 — стопор регулировочной гайки; 30—подшипник дифференциала; 31 — правая шестерня полуоси; 32 — опорная шайба шестерен; 33 — стопорное кольцо; 34 — палец сателлитов; 35 — сателлит; 36 — установочный штифт; 37 — левая шестерня полуоси; 38 — защитная крышка механизма блокировки дифференциала; 39 и 43 — прокладки; 41 — транспортная крышка; 42—вилка включения блокировки заднего моста; 44 — передний подшипник ведущей шестерни заднего моста; 46 —
пробка маслосливного отверстия
