ЛyA3-967M. ЗАМЕНА МАСЛЯНОГО НАСОСА ДВИГАТЕЛЯ

ЛyA3-967M. ЗАМЕНА МАСЛЯНОГО НАСОСА ДВИГАТЕЛЯ

Масляный насос подлежит замене (снятию) при следующих неисправностях (при нормальных вязкости и уровне масла в картере двигателя, исправных подшипниках коленчатого вала и исправном редукционном клапане масляного насоса): отсутствие давления масла в смазочной системе после пуска двигателя, давление масла в смазочной системе прогретого двигателя меньше минимально допустимого (см. приложение 1, п. 8).

Операционная карта № 13

Инструмент и приспособления: колодки (4 шт.), захват для агрегатов, грузоподъемное средство, лопатка для монтажа шин, пусковая рукоятка, ключ для пробок маслосливных отверстий, ключи 7, 8, 10,

12, 14, 17 и 19, ключ торцовый 10, отвертка 150X0,5, плоскогубцы 150, рукоятка динамометрическая, подставка под силовой агрегат, шланг для прокачки гидротормозов, емкость для слива масла, противень для слива масла, технологические заглушки, покрывала для защиты боковин передка.

Трудоемкость: 9,8 чел.-ч.

I. Снятие масляного насоса

1.1. Снять двигатель с автомобиля (см. ОК № 1, переходы 1.1 —1.41).

1.2. Отвернуть болты крепления масляного картера, снять картер и уплотнительную прокладку (ключ торцовый 10).

1.3. Отвернуть гайки 5 (рис. 39) крепления масляного насоса 4 к картеру 6 двигателя, снять стопорные шайбы, масляный насос в сборе с приемником, прокладку масляного насоса и втулку промежуточного валика (ключ 12).

1.4. Отвернуть болт 3 крепления приемника 2 к масляному насосу, снять приемник и уплотнительное кольцо приемника (ключ 10).

2. Установка масляного насоса

2.1. Установить на масляный насос 4 (рис. 39) приемник 2 с уплотнительным кольцом и закрепить болтом 3 с пружинной шайбой (ключ 10).

2.2. Установить на ведущий валик масляного насоса втулку промежуточного валика.

2.3. Установить масляный насос в сборе с прокладкой на картер 6 двигателя и закрепить гайками 5 со стопорными шайбами (ключ 12).

2.4. Установить на картер двигателя прокладку, масляный картер / и закрепить болтами со стопорными шайбами (ключ торцовый 10).

Примечание. Перед установкой прокладку масляного картера смазать пастой УН-25.

2.5. Установить двигатель на автомобиль (см. ОК № 1, переходы 2.3—2.45).

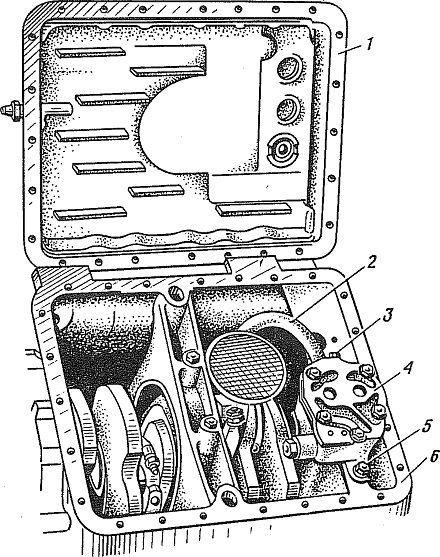

Рис. 39. Доступ к масляному насосу при открытом масляном картере двигателя:
1— масляный картер; 2 — приемник масляного насоса; 3 — болт; 4 — масляный насос; 5 — гайка; 6 — картер двигателя
