Лифан Себриум 720. Приборная панель и облицовка туннеля пола‌





Технические условия выполнения ремонта‌

Моменты затяжки




Элемент

Н·м

Крепежные винты комбинации приборов

5~6

Крепежные болты нижнего левого щитка приборной панели

8~9

Крепежные болты нижнего правого щитка приборной панели

8~9

Крепежные болты приборной панели

8~9

Крепежные винты корпуса приемника/проигрывателя компакт-дисков

5~6

Крепежные винты центрального воздуховода

5~6

Крепежные болты вещевого ящика облицовки туннеля пола

8~9

Крепежные болты передней части облицовки туннеля пола

8~9

Крепежные болты пепельницы

5~6




Меры предосторожности

  1. Запрещается производить снятие приборной панели и облицовки туннеля пола с помощью острого инструмента. При необходимости использования острого инструмента его рабочую часть следует обернуть тканью.

  2. Перед отсоединением разъема необходимо отсоединить провод от отрицательного контакта аккумуляторной батареи.

  3. Если фиксатор детали поврежден, рекомендуется выполнить замену детали.

  4. Не следует прилагать чрезмерного усилия при снятии защитного щитка. Снятие должно выполняться после выкручивания всех крепежных болтов.

    Схема компонентов (приборная панель)‌




    85-02




    1

    Правая боковая крышка приборной панели

    2

    Шестигранный болт с буртиком

    3

    Правая решетка воздуховода

    4

    Пластмассовый фиксатор

    5

    Нижний правый щиток приборной панели




    6

    Втулка правого отверстия крепления вещевого ящика




    7

    Втулка левого отверстия крепления вещевого ящика




    8

    Правая декоративная полоска на приборной панели

    9

    Решетка вентиляции центральная

    10

    Вещевой ящик

    11

    Нижний левый щиток приборной панели

    12

    Рамка комбинации приборов




    13

    Левая декоративная полоска на приборной панели

    14

    Скоба для самонарезных винтов, тип А

    15

    Пружинная гайка

    16

    Нижний левый щиток приборной панели

    17

    Визитница

    18

    Демпферная кнопка

    19

    Левая решетка воздуховода

    20

    Левая боковая крышка приборной панели

    21

    Верхний щиток приборной панели

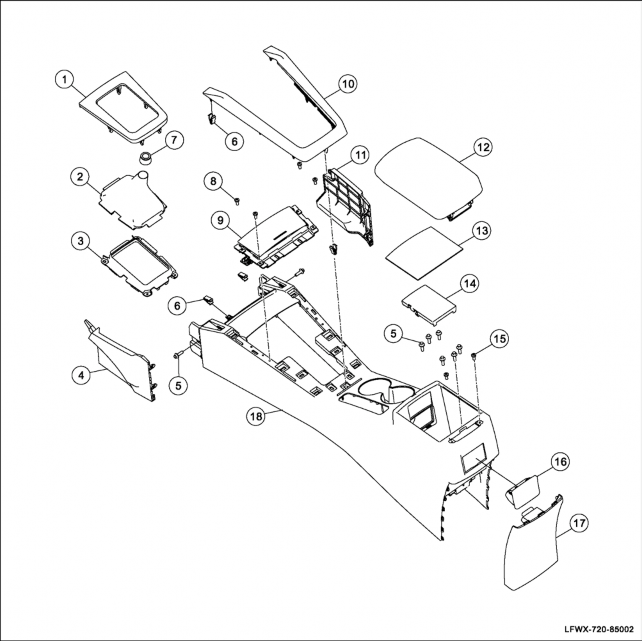

    Схема компонентов (облицовка туннеля пола)‌




    85-03







    1

    Декоративная рамка рычага переключения передач

    2

    Кожух рычага переключения передач




    3

    Фиксирующая рамка кожуха рычага переключения передач

    4

    Передняя левая панель облицовки туннеля пола

    5

    Шестигранный болт с буртиком

    6

    Пластмассовый фиксатор




    7

    Фиксирующая втулка кожуха рычага переключения передач

    8

    Самонарезной винт с фигурной шляпкой

    9

    Передняя пепельница в сборе


    10

    Декоративная рамка

    11

    Передняя правая панель облицовки туннеля пола

    12

    Крышка вещевого ящика облицовки туннеля пола




    13

    Нижняя прокладка вещевого ящика облицовки туннеля пола




    14

    Нижняя крышка вещевого ящика облицовки туннеля пола

    15

    Самонарезной винт с фигурной шляпкой

    16

    Задняя пепельница в сборе

    17

    Задняя крышка облицовки туннеля пола

    18

    Панель облицовки туннеля пола
