Лифан Себриум 720. Аудиосистема‌‌





Подготовка‌

1. Рекомендуемые инструменты




Поз.

Инструмент

Схематическое изображение

Кол-во

Описание




1




Цифровой мультиметр














Для измерения напряжения и сопротивления




2




Отвертка














Для отвинчивания винтов и снятия панелей




3




Набор проводов














Для испытания цепей




Технические условия выполнения ремонта

  1. Технические характеристики




    FM

    Настройка

    87,5-108,0 МГц

    Чувствительность

    < 10 дБмкВ

    Стереоразрешение

    ≥ 25 дБ

    AM

    Настройка

    522-1620 кГц

    Чувствительность

    30 дБмкВ

    Проигрыватель компакт-дисков

    Искажение

    < 0,5 %

    Отношение сигнала к шуму

    > 65 дБ

    Аудиосекция

    Электропитание

    12 В

    Сопротивление динамика

    4 Ом

    Выходная мощность

    4  35 Вт

    Чувствительность компакт-диска

    От 20 Гц до 20 кГц










  2. Моменты затяжки




Элемент

Н·м

Крепежные винты центрального сопла

5-6

Крепежный винт радиоприемника

5-6

Соединительные винты радиомагнитолы и панели приборов

5-6

Болты крепления антенного усилителя

6-10

Крепежные болты переднего динамика

6-10

Болты крепления заднего динамика

6-10




Меры предосторожности

  1. Данные сохраненных в памяти радиоприемника AM/FM станций при отключении провода от отрицательного вывода аккумуляторной батареи будут утеряны. В случае необходимости эти данные могут быть записаны до отключения кабеля от отрицательного вывода аккумуляторной батареи. Выполнить настройку станций после подключения кабеля к отрицательному выводу аккумуляторной батареи.

  2. При снятии и установке антенны в сборе необходимо обеспечить ее надежное соединение с массой.

    △ Совет

    При отсутствии соединения с массой прием будет вестись с помехами. Эта проблема может иметь место даже в случае использования новой антенны.

  3. Перед выполнением демонтажа и монтажа радиомагнитолы необходимо извлечь компакт-диск.

    △ Совет

    Если компакт-диск застрял в плеере и не может быть извлечен, запрещается вынимать его принудительно, необходимо обратиться на сервисную станцию LIFAN.

  4. Не трогать конус динамика.

Схема компонентов‌




74-03




1

Левый высокочастотный динамик

2

Многофункциональный дисплей

3

Правый высокочастотный динамик

4

Передний правый динамик

5

Передний левый динамик

6

Аудиосистема

7

Задний левый динамик

8

Задний правый динамик







Лифан Себриум 720. Проверка аудиосистемы без демонтажа‌



△ Совет

Описание проверки без демонтажа функциональности проигрывателя компакт дисков и динамиков приводится

в инструкции по эксплуатации для LIFAN 720. Следует прочесть его и проверить работу динамика. Необходимо предварительно ознакомиться с причинами возможных неисправностей и исключить вероятность неправильного обращения с проигрывателем.

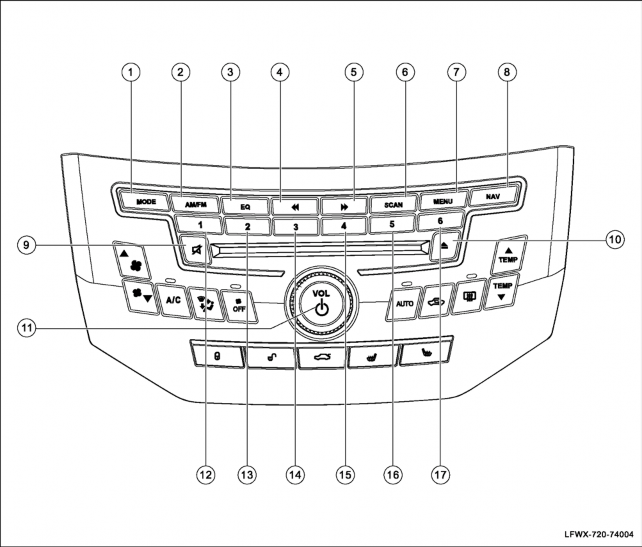

74-07




1

Переключатель выбора режима

2

Переключатель выбора режима радиоприемника

3

Настройки баланса

4

Предыдущий трек

5

Следующий трек

6

Сканирование

7

Меню

8

Навигация

9

Выключение звука

10

Извлечение диска

11

Громкость звука

12

Цифровая клавиша 1

13

Цифровая клавиша 2

14

Цифровая клавиша 3

15

Цифровая клавиша 4

16

Цифровая клавиша 5

17

Цифровая клавиша 6
