Лифан Себриум 720. Узел механизма переключения передач‌ РКП

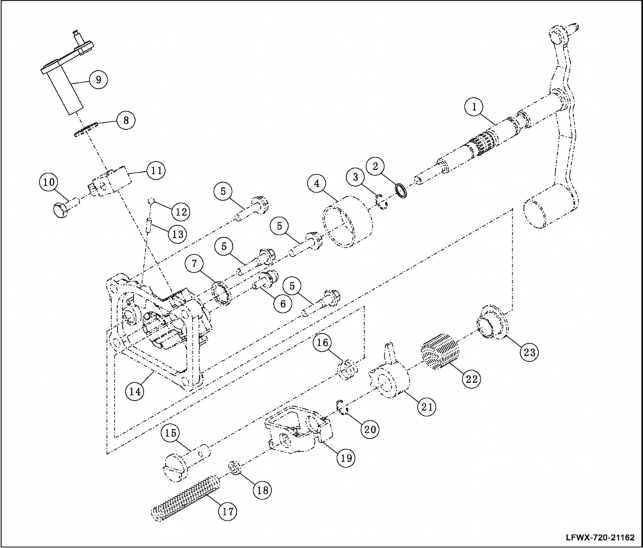

Схематическое изображение компонентов‌

Разборка‌

1. Снятие кронштейна крепления рычага переключения.

   А. С помощью выколотки удалить фиксирующий штифт с качающейся серьги рычага переключения.






   Б. Снять стопорное кольцо направляющей рычага переключения.






   В. Снять кронштейн крепления качающейся серьги рычага переключения, блокирующий кронштейн и обратную пружину с направляющей рычага переключения.

    Внимание!

   При снятии качающейся серьги рычага переключения поставить метку на качающейся серьге рычага и рычаге переключения для облегчения установки.



2. Снятие качающейся серьги рычага переключения.

   А. Вывернуть крепежные болты качающейся серьги и снять поперечный рычаг переключения, затем снять качающуюся серьгу рычага переключения.






3. Нейлоновая шайба переключателя передач.

   А. Снять стопорное кольцо направляющей рычага переключения.

   Б. Снять направляющую рычага переключения и кожух с крышки рычага.






   В. С помощью отвертки снять нейлоновую шайбу с направляющей вала рычага переключения.



4. Снятие крышки с рычага переключения передач.

А. С помощью отвертки снять сальник с крышки рычага переключения.

 Внимание!

Запрещено повторное использование сальника после снятия.

Б. Снять уплотнительный шарик с блокирующего кулачка вала 5-й передачи и обратного хода. С помощью магнитного стержня вынуть штифт с блокирующего кулачка вала 5-й передачи и обратного хода.

В. Снять блокирующий кулачок и пружину с вала 5-й передачи и обратного хода.

Г. Вывернуть болт вентиляционной пробки и снять вентиляционную пробку.

Сборка‌

1. Установка крышки на рычаг переключения передач.

   А. Установить вентиляционную пробку и ввернуть болт вентиляционной пробки.






   Б. Установить обратную пружину и блокирующий кулачок

   в отверстие крышки рычага переключения 5-й передачи и обратного хода. Придавить блокирующий кулачок рычага переключения 5-й передачи и обратного хода, совместить отверстия и вставить блокирующий штифт кулачка рычага переключения 5-й передачи и обратного хода.

   В. Вставить в шплинтовое отверстие шарики с герметиком.






   Г. Установить сальник в крышке рычага переключения с помощью инструмента для установки сальника.



2. Установка направляющей рычага переключения.

   А. Установить направляющую рычага переключения и кожух на крышку рычага.

    Внимание!

   При установке направляющей рычага переключения принять меры к тому, чтобы не повредить сальник крышки рычага переключения.






   Б. Установить стопорное кольцо направляющей рычага переключения передач в канавку на рычаге переключения.






   В. Установить нейлоновые шайбы направляющей рычага переключения на рычаг переключения.



3. Установка качающейся серьги рычага переключения.

   А. Установить кронштейн крепления качающейся серьги рычага переключения.

   Б. Провернуть поперечный рычаг так, чтобы выровнять болты с отверстиями для болтов в качающемся рычаге; вставить и затянуть болты в качающемся рычаге.

    Внимание!

   При установке направляющей рычага переключения принять меры к тому, чтобы не повредить сальник крышки рычага переключения.






4. Установка качающейся серьги рычага переключения.

А. Установить последовательно посадочное место возвратной пружины, возвратную пружину, качающуюся серьгу рычага переключения в направляющую рычага переключения.

 Внимание!

Выровнять отверстие для шплинта с отверстием

в направляющей рычага переключения при установке качающейся серьги; установить согласно меткам.

Б. Вставить гибкий цилиндрический штифт в отверстие в качающейся серьге.

В. Установить стопорное кольцо направляющей рычага переключения.
