Ленд Ровер Дефендер (2007+). Разборка механической коробки передач MT82 (двигатель ID4 2.4L) - часть 3

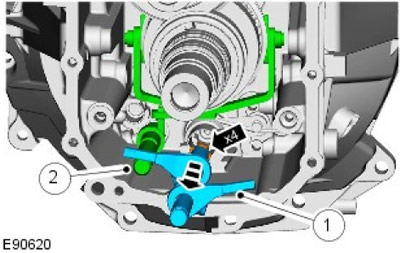

33. ПРИМЕЧАНИЕ: Не потеряйте 4 подшипника вала главного селектора.
Снимите селекторы.
- 1. Снимите главный селектор.
- 2. Снимите селектор 5-й/6-й передачи.

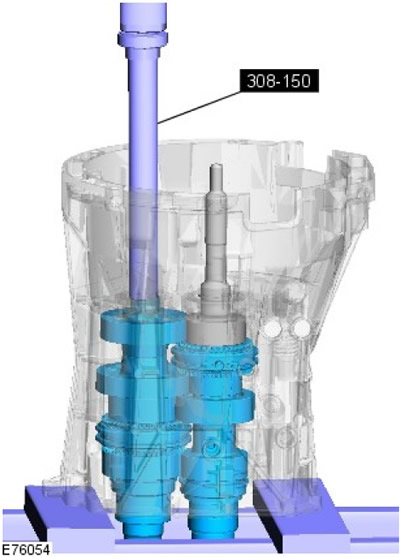

34. Вдвоем с помощником снимите валы в сборе.
35. Снимите первичный вал.

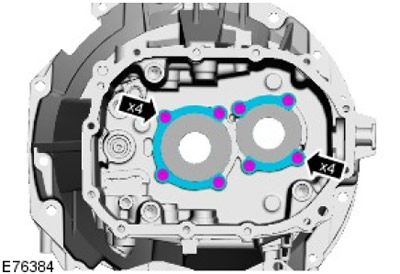

36. Снимите 2 стопорные планки подшипников. Выверните 8 болтов.

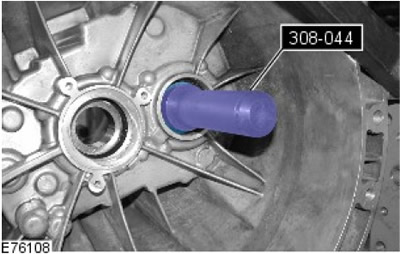

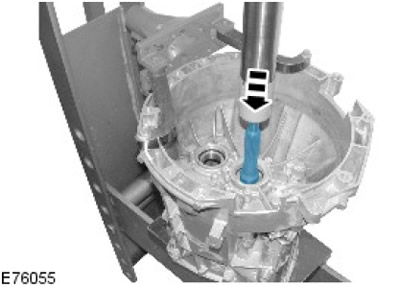

37. Используя специальный инструмент, снимите подшипник первичного вала.

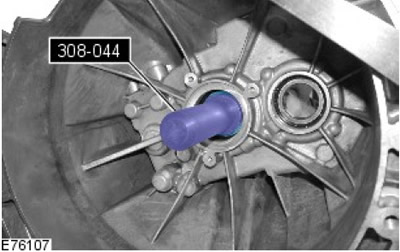

38. Используя специальный инструмент, снимите подшипник промежуточного вала.

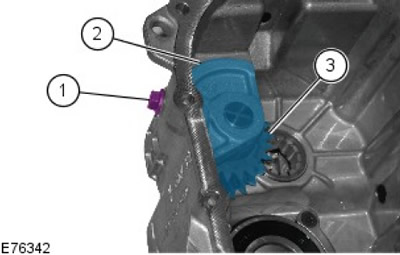

39. ПРИМЕЧАНИЕ: При снятии отметьте положения компонентов.
Снимите компоненты в указанной последовательности.
- 1. Болт крепления промежуточной шестерни заднего хода.
- 2. Крепление промежуточной шестерни заднего хода.
- 3. Промежуточная шестерня заднего хода.
- 4. Роликовый подшипник промежуточного вала.

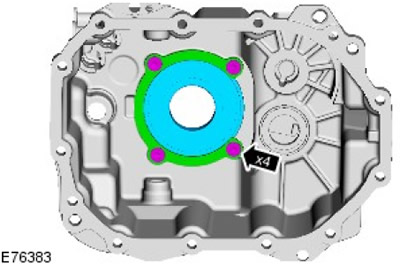

40. Снимите стопорную планку вторичного вала. Выверните 4 болта.

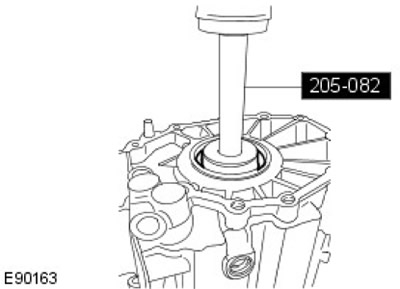

41. Используя специальные инструменты, снимите подшипник вторичного вала.

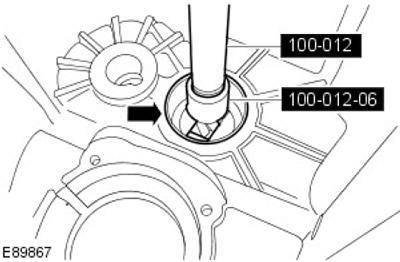

42. Используя специальный инструмент, снимите внешнюю дорожку подшипника промежуточного вала.

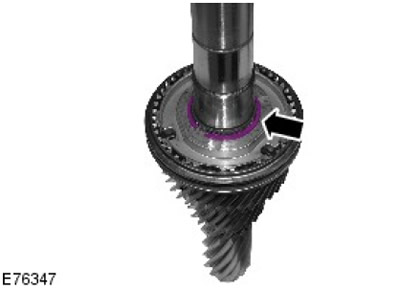

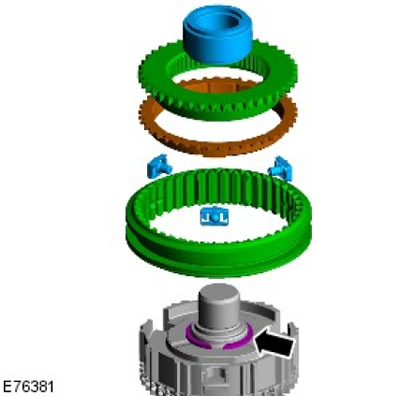

43. Снимите направляющий подшипник вторичного вала и синхронизатор 5-й передачи в сборе с вторичного вала. Снимите стопорное кольцо и отбракуйте его за дальнейшей ненадобностью.
44. Используя специальный инструмент, снимите синхронизатор 6-й передачи/ступицу в сборе с вторичного вала.

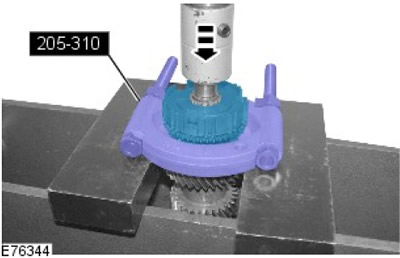

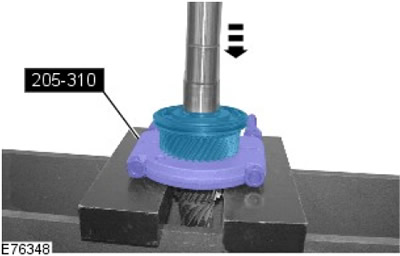

45. С помощью специального инструмента снимите 5-ю передачу с промежуточного вала.

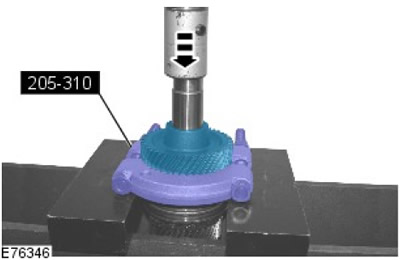

46. С помощью специального инструмента снимите 6ю передачу с промежуточного вала.

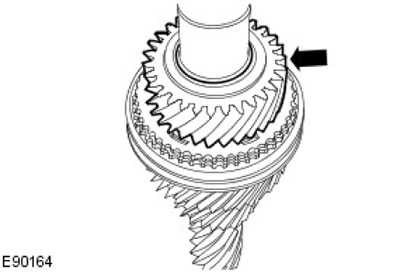

47. Снимите 3-ю передачу с промежуточного вала.
48. Снимите стопорное кольцо синхронизатора 3-й/4й передачи с промежуточного вала.

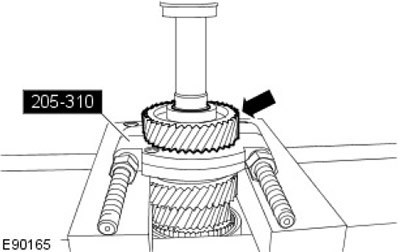

49. Используя специальный инструмент, снимите 4-ю передачу и синхронизатор в сборе с промежуточного вала.
