Ленд Ровер Дискавери 3. Секция заднего лонжерона
Снятие
ПРИМЕЧАНИЕ: В ходе данной процедуры
выполняется замена участка лонжерона вместе с задней панелью и
задней поперечной балкой.
1. Отсоедините оба провода от аккумуляторной батареи. Для
получения дополнительной информации обратитесь к Спецификация.
2. Снимите заднюю панель. Для получения дополнительной
информации обратитесь к Задняя панель (77.80.20)
3. Снимите заднюю поперечную балку. Для получения дополнительной
информации обратитесь к Задний поперечный элемент.

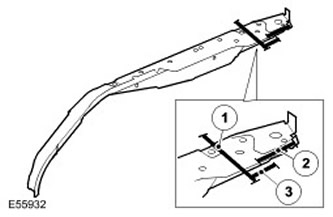

4.
Наименование пункта |
Описание |
1 |
2 пробочных сварных шва. (см. также рисунок E55932) |
2 |
2 пробочных сварных шва. |
3 |
Стыковой сварной шов. |
5.
Наименование пункта |
Описание |
1 |
Стыковой сварной шов. |
2 |
2 пробочных сварных шва. |
3 |
4 пробочных сварных шва. |
4. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации
обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной
информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации
обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
Ленд Ровер Дискавери 3. Секция задней панели пола
Снятие
ПРИМЕЧАНИЕ: В ходе данной процедуры
выполняется замена участка панели заднего пола вместе с задней
панелью и задней поперечной балкой.
1. Отсоедините оба провода от аккумуляторной батареи. Для
получения дополнительной информации обратитесь к Спецификация.
2. Снимите заднюю панель. Для получения дополнительной
информации обратитесь к Задняя панель (77.80.20)
3. Снимите заднюю поперечную балку. Для получения дополнительной
информации обратитесь к Задний поперечный элемент.

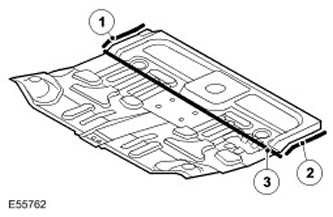

4.
Наименование пункта |
Описание |
1 |
Сварной шов МИА. |
2 |
Сварной шов МИА. |
3 |
Сварные швы МИА и 18 пробочных швов. |
5. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации
обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной
информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации
обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
