Специальный инструмент
 205-754A Splitter, Ball Joints |
 211-316 Separator, Ball Joint |
Общее оборудование: Powertrain Jack
ПРИМЕЧАНИЕ: Если необходимо снять коробку передач, не нужно сливать трансмиссионную жидкость, в случае если охладитель жидкости не отключен от блока коробки передач.
ПРИМЕЧАНИЕ: Если коробка передач снимается для получения доступа, не требуется сливать трансмиссионную жидкость, поскольку охладитель трансмиссионной жидкости не отсоединяется от коробки передач в сборе.
1. Снимите поддон аккумуляторной батареи. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).
2. Приподнимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
3. Откачайте жидкость из бачка усилителя рулевого управления.

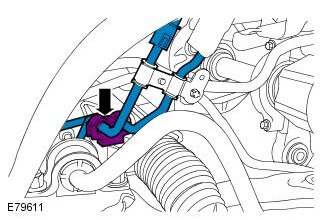

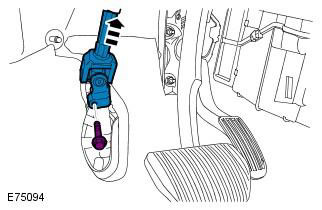

4. Отсоедините нижнюю секцию рулевой колонки от рулевого механизма.
ПРЕДУПРЕЖДЕНИЕ: Вверните новый болт упругой муфты рулевой колонки.
5. Снимите стартер. Обратитесь к процедуре: Стартер (303-06B Система запуска - 2.2L Duratorq - Td4, Снятие и установка).

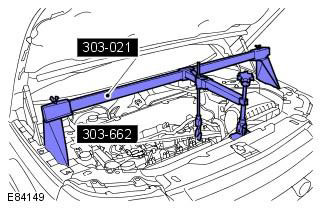

6. Подоприте двигатель.
7. Снимите кронштейн.
ПРЕДУПРЕЖДЕНИЕ: Используйте новые гайки.

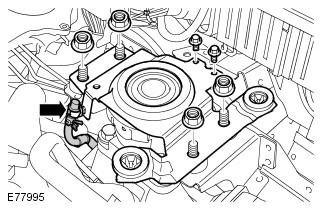

ПРИМЕЧАНИЕ: Автомобили с автоматической коробкой передач имеют трубопровод сапуна, прикрепленный к опоре.

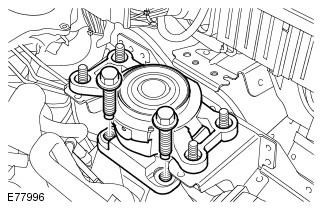

8. Снимите левую опору двигателя.
9. Снимите ремень заземления.

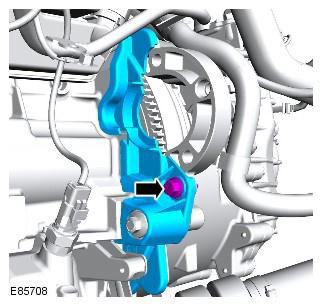

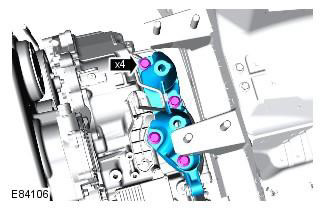

10. Снимите кронштейн опоры двигателя.

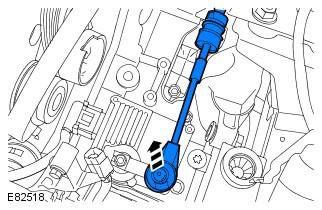

11. Высвободите и отсоедините трос рычага селектора.
12. Слейте масло из коробки передач. Обратитесь к процедуре: Слив и заливка трансмиссионной жидкости - 2.2L Duratorq - Td4 (307-01 Автоматическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
13. Снимите передние колеса с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
14. Снимите заглушку отверстия буксировочного устройства.

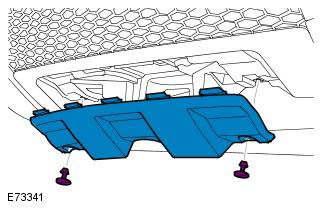

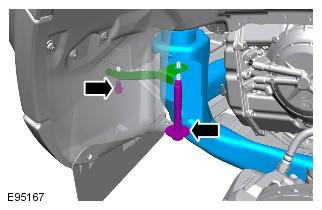

15. Снимите 2 болта, фиксирующие крышку бампера.

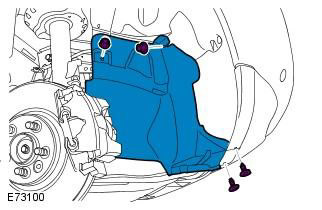

16. Снимите обе удлинительные панели брызговика крыла.
ПРИМЕЧАНИЕ: На иллюстрации показана правая сторона, на левой стороне процедура выполняется аналогичным образом.
17. Отсоедините обе передние стойки от стабилизатора.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.
ПРИМЕЧАНИЕ: Отбракуйте 2 гайки.

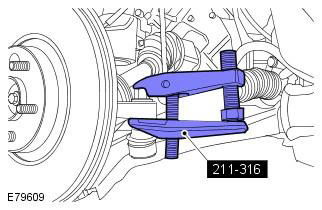

18. Используя специальный инструмент, отсоедините шаровые шарниры левого и правого наконечника рулевой тяги. Специальный инструмент: 211-316

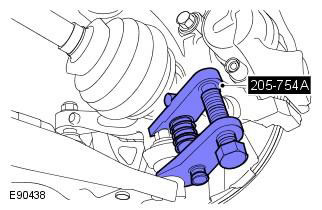

19. Используя специальный инструмент, снимите шаровой шарнир нижнего рычага. Специальный инструмент: 205-754A
20. Отсоедините линии РАS.
21. Отсоедините напорные шланги от механизма гидроусилителя.
ПРЕДОСТЕРЕЖЕНИЕ: Возможно вытекание жидкости.
ПРИМЕЧАНИЕ: Заглушите все отверстия.

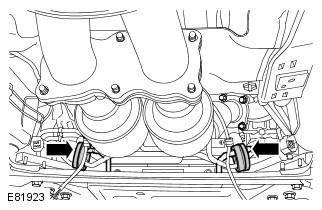

22. Отсоедините каталитический нейтрализатор с распределительной трубой.
23. Отсоедините топливопровод.

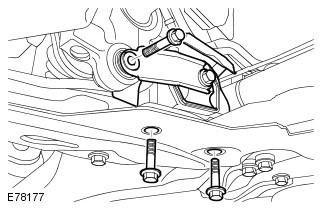

24. Снимите подушку нижней опоры.

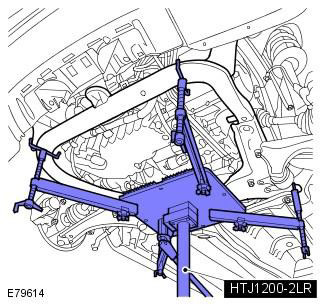

25. Подоприте подрамник. Общее оборудование: Powertrain Jack

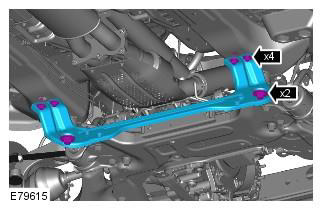

26. Снимите поперечину переднего подрамника.
ПРЕДОСТЕРЕЖЕНИЕ: Используйте только новые болты подрамника.
27. Опустите передний подрамник в сборе.
Отметьте положение элементов, чтобы облегчить последующую установку. Используйте только новые болты подрамника.

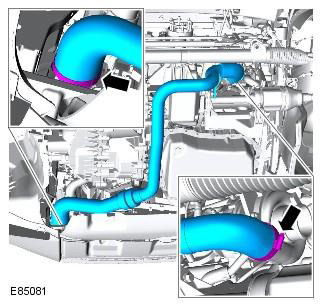

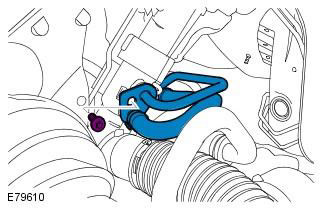

28. Снимите выпускной трубопровод турбокомпрессора.

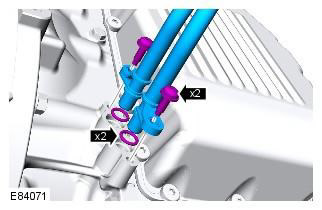

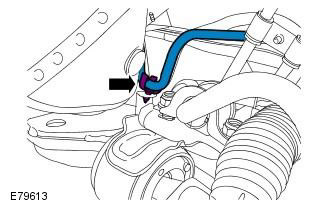

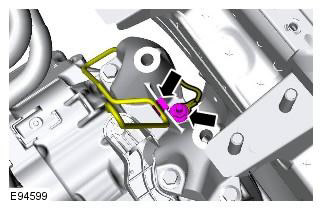

29. Отсоедините две линии теплообменника коробки передач.
Подготовьтесь к сбору проливаемой жидкости. Заглушите все отверстия. Отбракуйте уплотнения. Очистите область вокруг элемента и удалите из нее посторонние вещества.

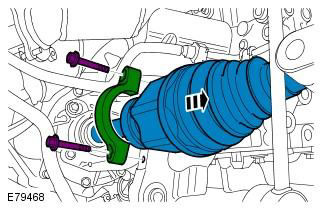

30. Отсоедините левую полуось.

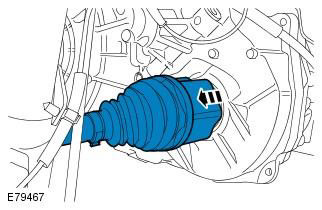

31. Отсоедините правую полуось.
32. Снимите крышку доступа.

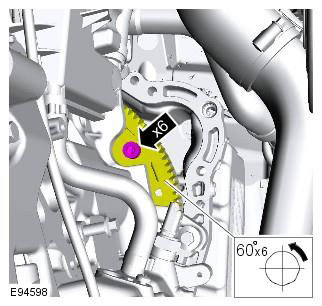

33. Выверните и отбракуйте болты крепления гидротрансформатора.
ПРИМЕЧАНИЕ: Отбракуйте болты.

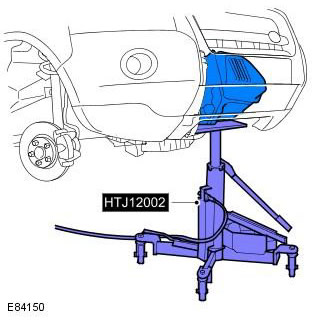

34. Подоприте коробку передач. Общее оборудование: Powertrain Jack
35. Снимите коробку передач и гидротрансформатор.
ПРЕДОСТЕРЕЖЕНИЕ: Проследите за тем, чтобы гидротрансформатор оставался в коробке передач.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
36. Установите держатель гидротрансформатора.
ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что штифты располагаются на двигателе, а не на коробке передач.
