Снятие
1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Приподнимите автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
3. Снимите топливную рампу. Обратитесь к процедуре: Топливный коллектор (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Снятие и установка).
4.
5.
6. Момент затяжки: 6 Nm
7.
8. Момент затяжки: 8 Nm
9.
10. Снимите и отбракуйте хомуты шланга.

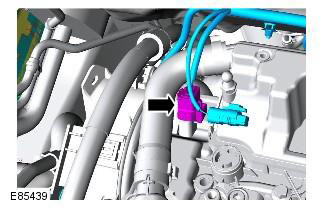

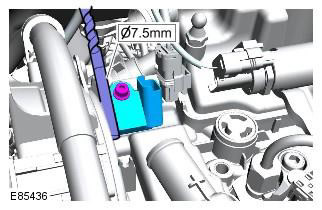

11. Вставьте сверло диаметром 7,5 мм между крышкой клапана и датчика положения распредвала, как показано на рисунке, чтобы правильно установить датчик положения распредвала. Момент затяжки: 4 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Неправильная установка датчика положения распредвала (CMP) может привести к повреждению двигателя.
12. Снимите и отбракуйте хомут шланга.

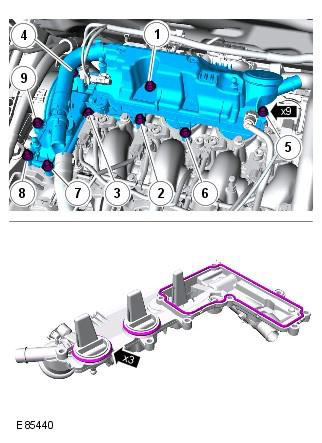

13. Момент затяжки: 9 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты в порядке, показанном на рисунке.
ПРИМЕЧАНИЕ: Снимите уплотнительные кольца круглого сечения и отбракуйте их за дальнейшей ненадобностью.
Установка
1. Установка выполняется в обратном порядке.
ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности и удалите с них следы ржавчины или инородный материал.
