Специальный инструмент
 303-1270 Timing Pin, Crankshaft |
 303-1272 Locking Tool, Flywheel |
 303-1277 Timing Pin, Camshaft |
ПРИМЕЧАНИЕ: Приспособления для синхронизации и блокировки установлены для облегчения демонтажа крышки распределительного механизма. Все приспособления должны оставаться на месте, чтобы обеспечить выполнение установки крышки распределительного механизма.
Снятие
1. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Поднимите автомобиль. Обратитесь к процедуре: Крышка привода газораспределительного механизма (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
3. Ослабьте натяжение ремня ГРМ.
4. Снимите ремень привода газораспределительного механизма.

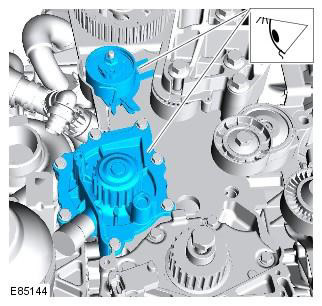

5. Проверьте состояние ролика и натяжителя.
6. Проверьте состояние насоса охлаждающей жидкости.
7. При необходимости установите что-либо из вышеперечисленного.
Установка
1. Убедитесь, что ключ выровнен в пазу.

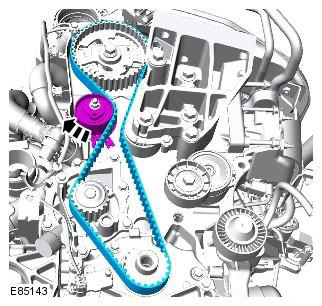

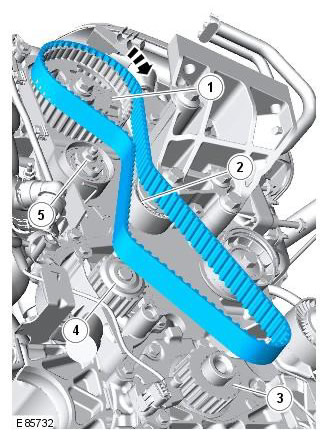

2. Установите новый ремень ГРМ. Начиная с шкива распредвала, установите ремень ГРМ по часовой стрелке в указанной на рисунке последовательности.
При демонтаже ремня ГРМ нельзя поворачивать коленвал и распредвал.
Убедитесь, что ремень ГРМ не перегибается, образуя петлю с диаметром менее 35 мм.

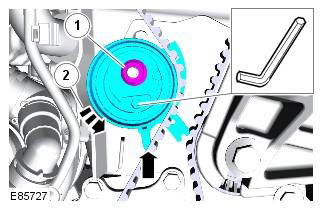

3. Ослабьте болт натяжителя ремня газораспределительного механизма.

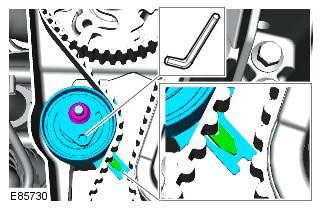

4. Поворачивая торцевой ключ против часовой стрелки, отрегулируйте натяжение, чтобы указатель оказался в показанном на рисунке положении.
5. Затяните болт натяжителя. Момент затяжки: 25 Nm

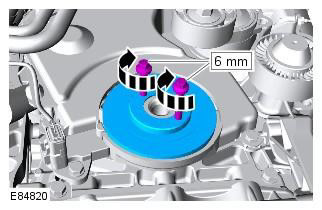

6. Установите кольцо магнитного датчика.
7. Установите демпфера коленчатого вала, используя оригинальные болты. Момент затяжки: 70 Nm

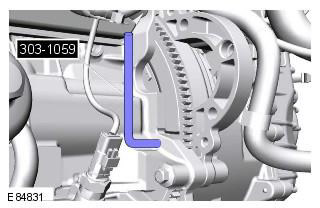

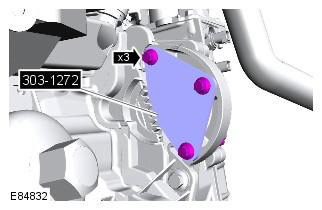

8. Снимите инструмент для блокировки коленчатого вала. Специальный инструмент: 303-1272
9. Уберите приспособление установки момента впрыска. Специальный инструмент: 303-1270

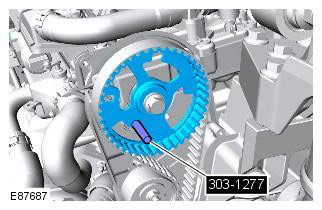

10. Снимите инструмент синхронизации звездочки распредвала. Специальный инструмент: 303-1277
11. Проверните двигатель на десять полных оборотов по часовой стрелке.
12. Установите приспособления установки момента впрыска. Специальный инструмент: 303-1270
13. Установите устройство синхронизации звездочки распредвала. Специальный инструмент: 303-1277
14. Установите инструмент для блокировки коленчатого вала. Специальный инструмент: 303-1272

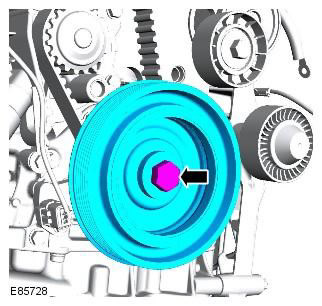

15. Ослабьте болт демпфера коленвала.
16.
- Отпустите болт натяжителя ремня газораспределительного механизма.
- Поворачивая торцевой ключ по часовой стрелке, отрегулируйте натяжитель, чтобы указатель оказался в показанном на рисунке положении.
- Затяните болт натяжителя. Момент затяжки: 25 Nm
16. Затяните демпфер коленвала. Момент затяжки: 70 Nm
17. Снимите инструмент для блокировки коленчатого вала. Специальный инструмент: 303-1272
18. Уберите приспособление установки момента впрыска. Специальный инструмент: 303-1270
19. Снимите инструмент синхронизации звездочки распредвала. Специальный инструмент: 303-1277
20. Проверните двигатель на два полных оборота по часовой стрелке.
21. Убедитесь, что натяжитель ремня ГРМ установлен в правильном положении. Если положение неправильное, повторите процедуру установки.
22. Установите приспособления установки момента впрыска. Специальный инструмент: 303-1270
23. Установите инструмент для блокировки коленчатого вала. Специальный инструмент: 303-1272
24. Установите устройство синхронизации звездочки распредвала. Специальный инструмент: 303-1277
25. Снимите демпфер коленвала.
ПРЕДОСТЕРЕЖЕНИЕ: Используйте новый болт.
26. Снимите кольцо магнитного датчика.
Обратитесь к процедуре: Крышка привода газораспределительного механизма (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).
Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
