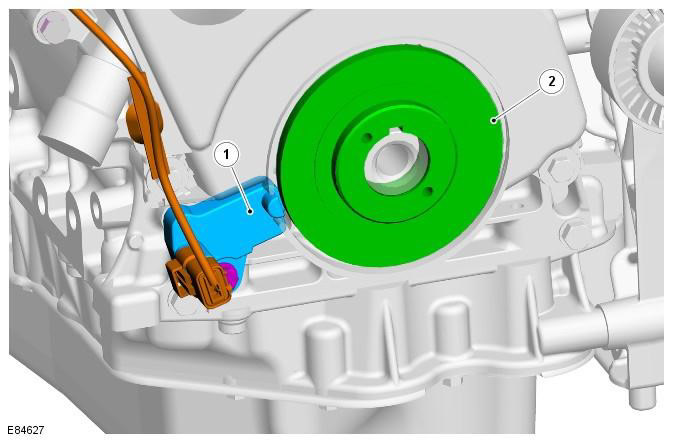

Поз.	№ запасной части	Наименование
1	-	Датчик CKP
2	-	Импульсное колесо датчика CKP

Датчик CKP установлен в передней части двигателя и закреплен на блоке цилиндров посредством установочного штифта и винта. Положение датчика не регулируется. Головка датчика располагается вблизи от соответствующего импульсного колеса, которое находится позади ведущего шкива коленчатого вала. Импульсное колесо зафиксировано на коленчатом вале посредством шпонки.

Это датчик с переменным магнитным сопротивлением, генерирующий сигнал частоты вращения коленчатого вала и положения цилиндра № 1 для модуля ECM. Модуль ECM использует эту информацию для определения количества впрыскиваемого топлива, момента начала подачи топлива и количества рециркулируемых отработавших газов. За дополнительной информацией обратитесь к главе: Electronic Engine Controls (303-14 Electronic Engine Controls - 2.2L Duratorq - Td4, Описание и принцип действия).

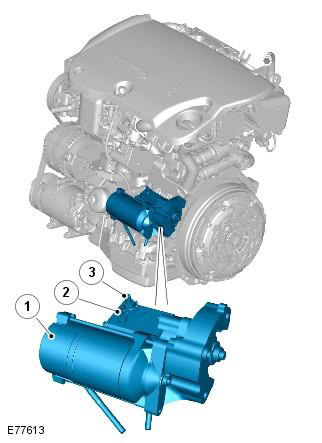

Поз.	№ запасной части	Наименование
1	-	Стартер
2	-	Соединение аккумулятора с электромагнитом
3	-	Положительное соединение аккумулятора

Стартер располагается в задней левой части двигателя, на стыке блока цилиндров с корпусом масляного картера. Стартер крепится к картеру коробки передач тремя элементами крепления.

За дополнительной информацией обратитесь к главе: Система запуска (303-06B Система запуска - 2.2L Duratorq - Td4, Описание и принцип действия).

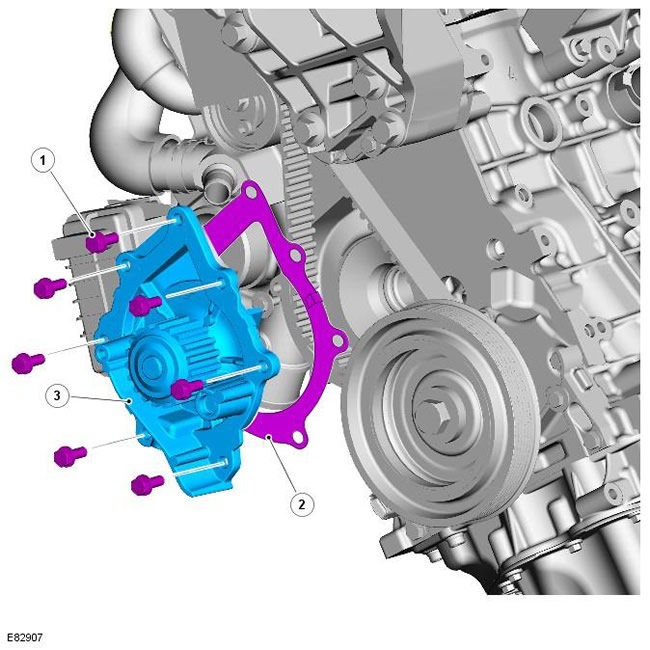

Поз.	№ запасной части	Наименование
1	-	Болт (7 шт.)
2	-	Прокладка
3	-	Насос охлаждающей жидкости

Насос охлаждающей жидкости двигателя центробежного типа приводится в движение напрямую, посредством зубчатого ремня распределительного вала. Уплотнительная прокладка и 7 болтов обеспечивают крепление насоса к передней правой части блока цилиндров.

За дополнительной информацией обратитесь к главе: Охлаждение двигателя (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Описание и принцип действия).
