Рендж Ровер 3. Натяжитель ремня привода навесного оборудования V8

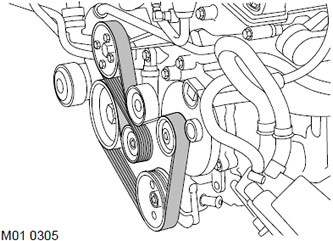

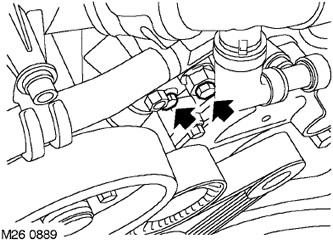

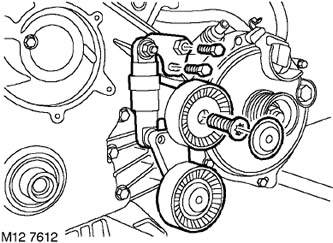

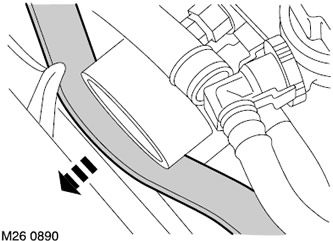

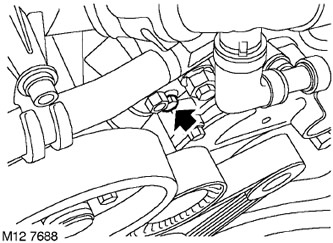

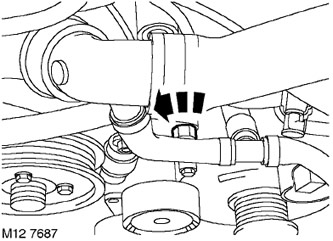

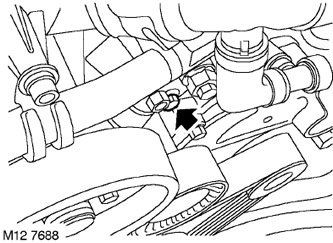

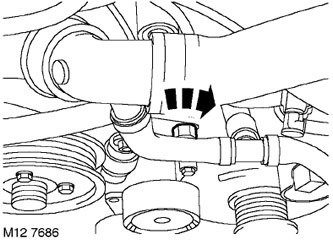

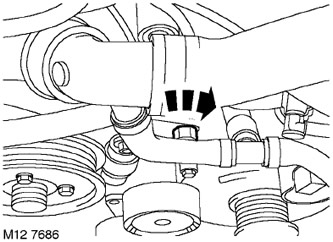

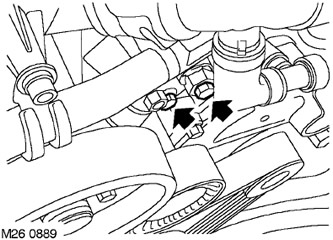

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. Снятие1. Отсоедините "массовый" провод аккумуляторной батареи. 2. Снимите защитный кожух вентилятора. 3. Ослабьте 2 болта натяжного устройства ременной передачи. 4. Ключом на 17 мм полностью поверните натяжитель, для того чтобы снять напряжения в ремне. Вращать натяжитель следует по часовой стрелке. 5. Удерживая натяжитель в оттянутом положении, затяните болт крепления натяжителя. 6. Снимите ремень со шкива натяжного ролика. 7. Отверните гайку крепления натяжителя к регулировочному кронштейну. 8. Отверните 2 болта крепления натяжителя ремня привода навесного оборудования к нижней крышке механизма газораспределения. 9. Снимите грязезащитную крышку с ролика ремня и открутите болт Torx крепления ролика ремня. 10. Снимите натяжитель ремня привода навесного оборудования. 11. Снимите болт и натяжитель с кронштейна. 12. Отделите натяжитель от регулировочного кронштейна. Установка1. Установите натяжитель на регулировочный кронштейн, наверните гайку, не затягивая её полностью. 2. Установите натяжитель на кронштейн ролика и затяните болт. 3. Установите ролик и крепление натяжителя на крышку механизма газораспределения и затяните болт. 4. Установите грязезащитную крышку на ролик натяжителя. 5. Установите натяжитель на верхнюю крышку шестерён механизма газораспределения, заверните 2 болта и не затягивайте их полностью. 6. Используя ключ на 17 мм, поверните натяжитель ремня по часовой стрелке до упора. 7. Удерживая натяжитель в положении, соответствующем натянутому ремню, затяните болт крепления. 8. Наденьте ремень привода навесного оборудования на все шкивы, кроме шкива натяжного устройства. 9. Наденьте ремень привода навесного оборудования на ролик натяжного устройства. Убедитесь в том, что ремень привода навесного оборудования прилегает ко всем роликам. 10. Ослабьте болт натяжителя до свободного состояния натяжителя. 11. Используя ключ на 17 мм, вращайте в направлении против часовой стрелки полностью поверните натяжитель, для того чтобы натянуть ремень. 12. Удерживая натяжитель в состоянии, соответствующем натянутому ремню, затяните болт натяжителя с моментом 30 Н·м. 13. Затяните гайку крепления натяжителя к регулировочному кронштейну. 14. Установите защитный кожух вентилятора. 15. Присоедините "массовый" провод аккумуляторной батареи
