Механическая коробка передач АВТОБУСОВ ЛA3 - часть 1
Механическая коробка передач (механический редуктор) гидропередачи включает в себя картер, валы (ведущий, промежуточный и ведомый), шестерни постоянного зацепления, подшипники, двойной фрикцион и механизм заднего хода.
Картер коробки передач 1 (рис. 52) нередким фланцем
крепится к картеру гидротрансформатора. В передней части картера коробки
передач имеется стенка, в которой устанавливается передний подшипник
ведомого вала. Снизу к картеру прикреплен поддон. В задней стенке
картера установлены подшипники ведомого и промежуточного валов, а также
запрессована ось промежуточной шестерни. Подшипники закрыты крышками.
На задней стенке картера установлен цилиндр включения заднего хода. Для
передней опоры оси промежуточной шестерни имеется специальный прилив.
Сверху в передней части картера на площадке прикреплены электромагниты
включения передач, а в задней части имеется люк для сборки механизма
заднего хода, закрытый крыш-кой 2. К крышке снизу прикреплен корпус 3
гильзы главного золотника автомата.
Картер механической коробки соединяется с картером гидротрансформатора
при помощи шпилек. Для взаимной центровки картеров служат установочные
штифты, запрессованные в картер гидротрансформатора. На ведущем валу
установлена свободно на двух радиальных упорных подшипниках шестерня 25
(см. рис. 46) первой передачи. Подшипники собраны в узле шестерни с
определенным преднатягом (20—60 кГ), который обеспечивается установкой
регулировочных прокладок между наружными обоймами подшипников.
Блокировка шестерни с ведущим валом осуществляется при включении
сцепления первой передачи двойного фрикциона через ступицу дисков
понижающей передачи, жестко соединенную с шестерней болтами.

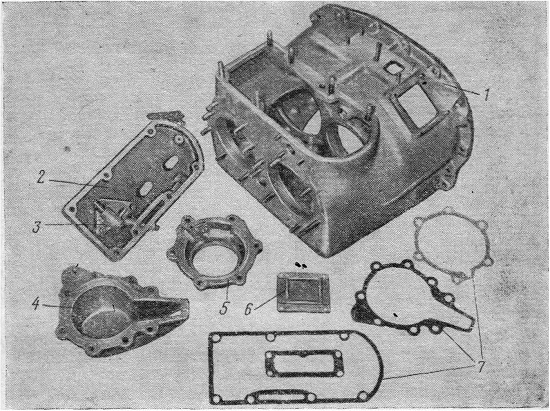

Рис. 52. Картер коробки передач с деталями:
1 — картер коробки передач; 2—крышка люка заднего хода; 3 — корпус
гильзы главного золотника; 4 — корпус регулятора; 5 — крышка подшипника
ведомого вала; 6 — крышка люка периферийных золотников; 7 — прокладки
