Схема электрооборудования автомобиля КрАЗ-260В

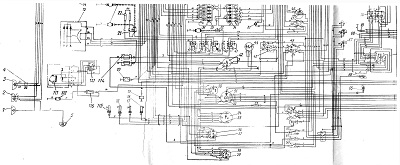

Рис. 96. Схема электрооборудования автомобиля КрАЗ-260В (без отбора мощности):
1 — фара противотуманная; 2— передний фонарь; 3— фара ближнего и дальнего света; 4 — соединительная панель; 5— боковой указатель поворота; 6 — электрический звуковой сигнал; 7 — датчик давления масла в турбокомпрессоре; 8 — датчик аварийного снижения давления масла в турбокомпрессоре; 9 — нагреватель топлива; 10 — электромагнитный топливным клапан; 11 — стартер; 12 — электроискровая свеча; 13 — транзисторный коммутатор; 14 — электродвигатель предпускового подогревателя; 15 — генератор. is — датчик давления масла в системе смазки двигателя; 17 — датчик сигнализации загрязнения масляного фильтра; 18—датчик сигнализации
засоренности воздушных фильтров; 19 — электромагнитный топливный к пан ЭФУ; 20, 25 — факельная свеча ЭФУ; 21 — конденсатор проходной; 22 — сопротивление добавочное электродвигателей отопителя; 23 — электродвигатели отопителя кабины; 24 — фонарь подкапотной подсветки; 26 — регулятор напряжения; 27 — датчик температуры воды в системе охлаждения двигателя; 28 — фильтр радиопомех; 29 — предохранитель термобиметалти-ческий; 30 — блок предохранителей; 31 — розетка переносной лампы; 3i — фонарь освещения вещевого ящика; 33 — лампа сигнальная включения демультипликатора коробки передач; 34 — блок контрольных ламп без диодов;
35 — блок контрольных ламп с диодами; 36 — электродвигатель вентилятора водителя; 37 — переключатель датчиков давления масла в двигателе и турбокомпрессоре; 38 — переключатель фонарей «Знак автопоезда» и поворотной фары; 39—переключатель режимов работы электродвигателей отопителя; 40 — включатель электродвигателя вентилятора водителя; 41 — переключатель электродвигателей топливоподкачивающих насосов; 42 — амперметр; 43 — контактор предпускового подогревателя; 44 — манометр системы регулирования давления воздуха в шинах; 45 — сопротивление дополнительное электродвигателя предпускового подогревателя; 46—переключатель электропневмоклапана переключения передач раздаточной коробки; 47 — включатель электропневмоклапана блокировки межосевого дифференциала; 48 — включатель электропневмоклапана блокировки межколесных дифференциалов; 49 — включатель предпускового подогревателя; 50 — указатель уровня топлива в баках; 51 — контрольная лампа сигнализации включения дальнего света фар; 52 — электроспидометр; 53—предохранитель плавкий электроспидометра; 54 — манометр воздушный двухстрелочный; 55 — лампы освещения шкалы приборов; 56 — указатель температуры воды в системе охлаждения двигателя; 57 — сигнальная лампа аварийной температуры воды в системе охлаждения двигателя; 58 — указатель давления масла в системе смазки двигателя; 59 — сигнальная лампа аварийного давления масла в си-
стеме смазки двигателя; 60 — nepei топлива; 61 — выключатель плафон манных фар; 63 — включатель ocboi включатель стартера; 65 — фара по нари «Знак автопоезда»; 68—вык лампа контрольная электромаппг аварийной световой сигнализации; ротов; 72 — реле нагревателя топл телиной тормозной системы; 75 — \ 77 -1- реле звуковых сигналов; 78 — яночной тормозной системы; 79 сигнализации; 80 — реле включении кировки кнопки включения ЭФУ; t нии генератора; 83 — термореле » подмачивающего насоса (НТБ); 8 блокировки межосевого диффереп нпн давления в конденсационном понфрота; 89—датчик сигналплан верй контура рабочей тормозной п ли.<$ции снижения давления возду
