КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Светомаскировочные устройства

 По требованию заказчика световые приборы автомобиля могут быть оборудованы светомаскировочными устройствами. К ним относятся специальные светомаскировочные насадки на фары, передние и задние фонари, повторители боковых указателей поворота, фонарь освещения номерного знака, а также светомаскировочная вставка к плафону освещения кабины. Все остальные внешние световые приборы, нарушающие маскировочный режим автомобиля, должны быть отключены от его электрической сети.

Светомаскировочная насадка фар обеспечивает два режима освещения: режим маскировочного затемнения (М3), когда крышка с козырьком закрыта и закреплена пружинной защелкой, и незатемненный режим (НЗ), когда крышка с козырьком открыта и закреплена в верхнем положении ушком за фиксатор. В фарах со светомаскировочными насадками используется дальний и ближний свет.

К автомобилю прикладывается комплект СМУ-40 в упаковке. Состав комплекта и типы приборов, входящих в него, а также рекомендации по оборудованию ими автомобиля приведены в прилагаемой к каждому комплекту СМУ инструкции «Светомаскировочные устройства (СМУ-40 и СМУ-41) для грузовых автомобилей. Техническое описание и инструкция по монтажу».

Регулировка света фар. Перед регулировкой необходимо провести внешний осмотр фар. Стекла рассеивателей должны быть чистыми.

Правильность регулирозки проверяется при давлении воздуха к шинах 0,38—0,40 МПа (3,8—4,0 кгс/см2), для чего:

разметить экран, как показано на рис. 69. Ширина экрана должна быть не менее 3 м. Он должен иметь плоскую светлую или черную матовую поверхность и располагаться перпендикулярно относительно плоскости площадки. Отклонение экрана от перпендикулярности — не более 5°. Он должен быть достаточно затемненным, чтобы отчетливо видна была форма светового пятна.

Линии разметки экрана должны быть хорошо видны и нанесены на экран с допуском —5 мм;

установить автомобиль без груза перпендикулярно экрану на ровной горизонтальной площадке с высотой неровностей не более 5 мм и отклонением от плоскости не более 5 мм на один метр на расстоянии 5 м от стекол фар до экрана, совместив продольную ось симметрии автомобиля с линией V—V.

Регулировка фар ФГ-122Н с американским (центральным) светораспределением:

поочередно вынуть плавкие предохранители дальнего света правой и левой фар и проверить в отдельности на экране положение световых пятен от правой и левой фар. При правильной установке фар центры световых пятен должны располагаться в точках пересечения линии X—X с линией G—G (для левой фары) и линией D—D (для правой фары) рис. 69, а. Для регулировки снять наружный ободок 7 (рис. 68) и с помощью верхнего и бокового винтов 11 отрегулировать положение световых пятен фар на экране.

После окончания регулировки переключить фары в режим ближнего света и убедиться, что световые пятна находятся ниже и правее световых пятен' в режиме дальнего света, установить на место наружные ободки.

Регулировка фар ФГ-122В с европейским асимметричным светораспределением:

включить ближний свет фар;

поочередно вынуть плавкие предохранители ближнего света правой и левой фар и1проверить в отдельности положение световых пятен на экране, как показано на рис. 69, б.

Точки перегибов разделительных линий световых пятен ближнего света должны совпадать с точками пересечения линии X—X с линиями G—G и D—D для левой и правой фары соответственно.

В случае несовпадения горизонтального участка разделительной линии и линии X—X вращением верхнего регулировочного винта 11 добиться их совпадения, а совпадение точек перегибов разделительной линии (под углом 15°) с линиями О—G и D—D регулируется с помощью бокового регулировочного винта.

После регулировки установить на место наружные ободки 7.

Регулировка света фар со светомаскировочными насадками осуществляется в соответствии с инструкцией «Светомаскировочные устройства СМУ-40 и СМУ-41 для грузовых автомобилей. Техническое описание и инструкция по монтажу».

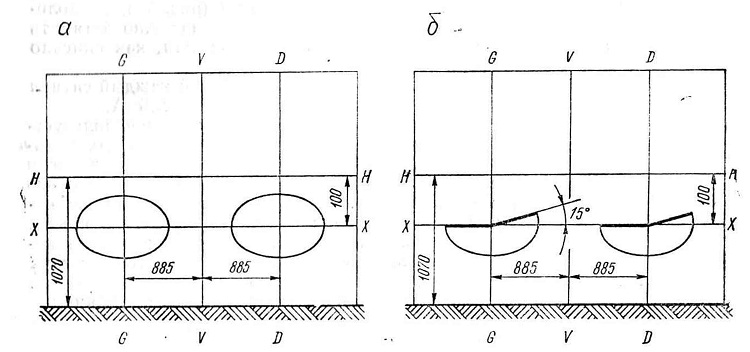

Рис. 69. Экран для регулировки света фар:
а — экран для регулировки фар ФГ-122Н; б — экран для регулировки фар ФГ-12238; V— V — линия продольной плоскости симметрии автомобиля; Д—Д — линия, с которой должна совпадать проекция центра отсчета правой фары на плоскость экрана; а— линия, с которой должна совпадать проекция центра отсчета левой фары на плоскость экрана; Н—Н—линия, находящаяся на высоте центров отсчета фар от поверхности земли; X—X — линия, находящаяся ниже линии Н —И на расстоянии, определяемом нормативом регулирования
