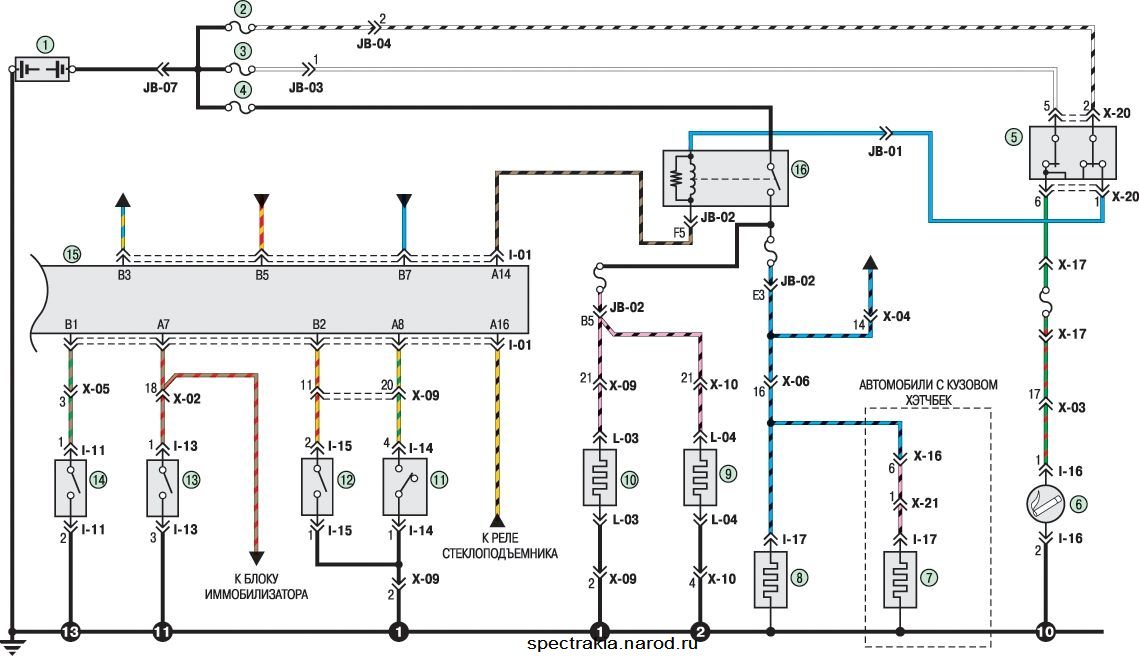

Киа Спектра. Электросхема - Цепи блока ETWIS, прикуриватель, обогрев заднего стекла и боковые зеркала

1 - аккумулятор; 2 - плавкая вставка IG2 (30 А); 3 - плавкая вставка IG1 (20 А); 4 - плавкая вставка DEF (30 А); 5 - выключатель (замок) зажигания; 6 - прикуриватель; 7, 8 - обогрев заднего стекла; 9 - нагревательный элемент правого Зеркала; 10 - нагревательный элемент левого Зеркала; 11 - концевой выключатель двери водителя; 12 - выключатель; 13 - выключатель обогрева заднего стекла; 14 - выключатель сигнализатора непристегнутого ремня безопасности; 15 - блок ETWIS; 16 - реле обогрева заднего стекла
