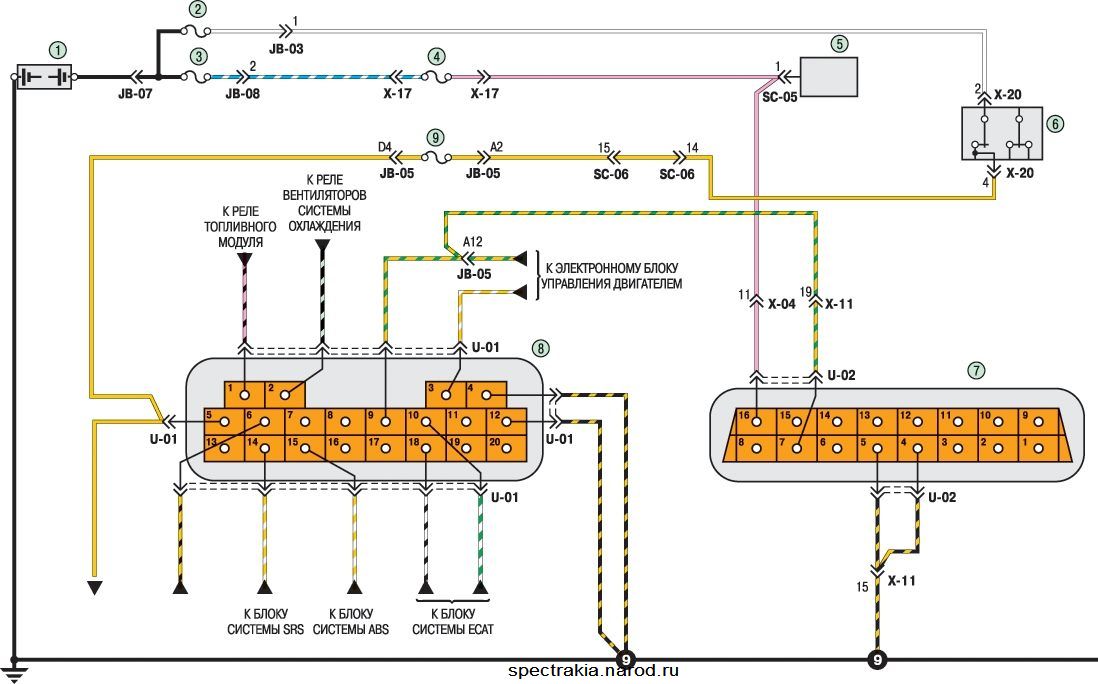

Киа Спектра. Электросхема - Диагностические колодки (для мех. КПП)

1 - аккумулятор; 2 - плавкая вставка IG1 (20 А); 3 - плавкая вставка BTN (30 А); 4 - предохранитель ECU B+ (10 А); 5 - соединительная колодка; 6 - выключатель (замок) зажигания; 7 - колодка диагностики системы OBD-II; 8 - колодка диагностики системы управления двигателем; 9 - предохранитель 15 А
