Киа Карнивал. Электросхемы - часть 5

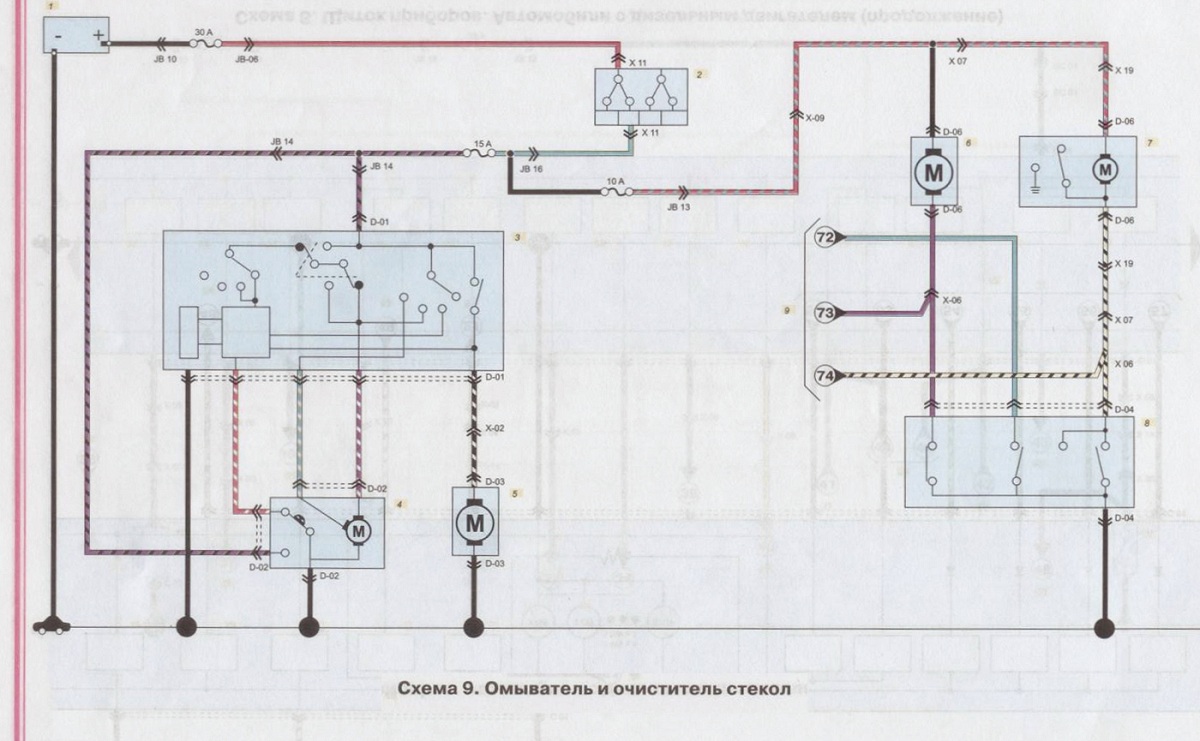

Схема 9.

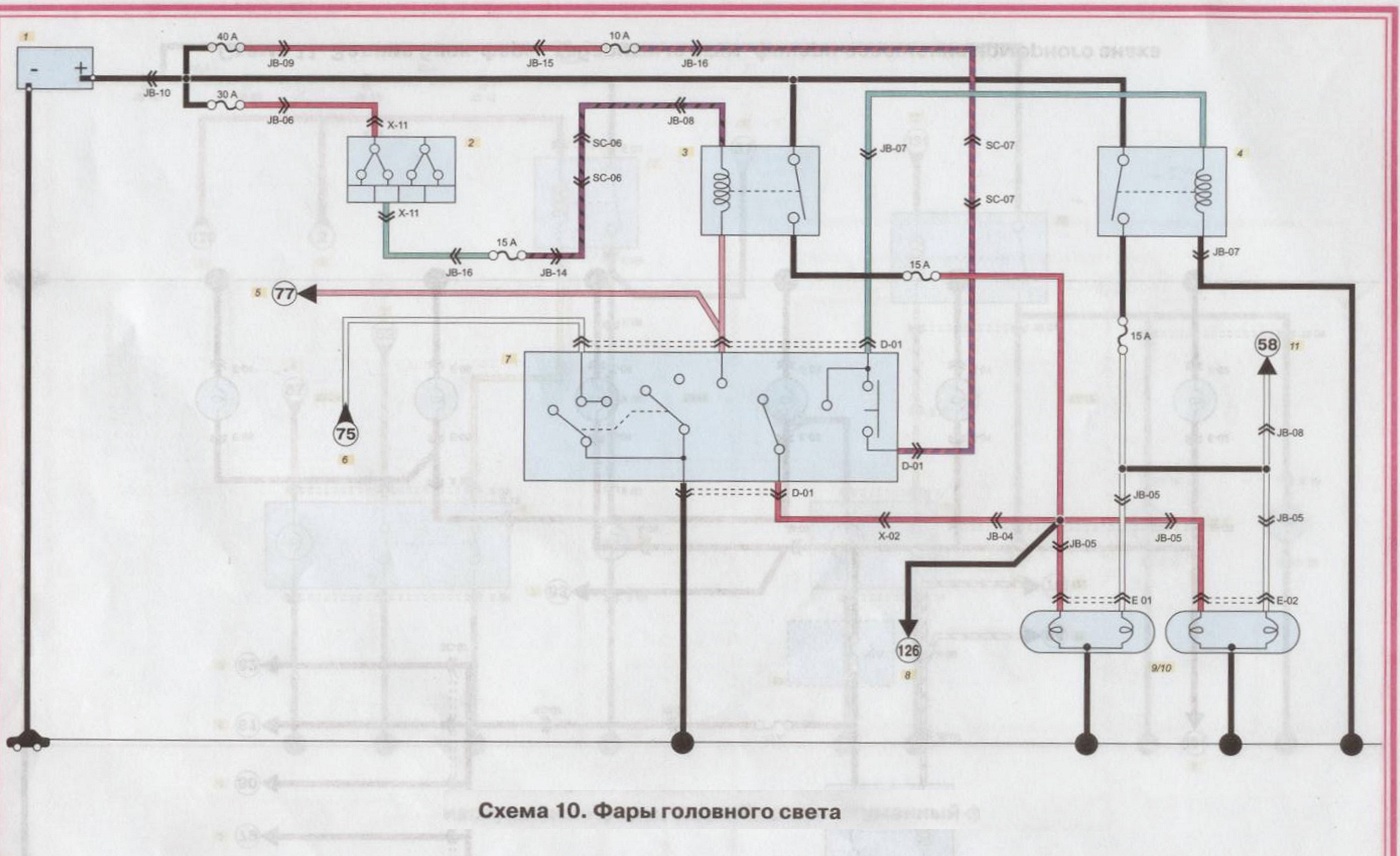

Схема 10.

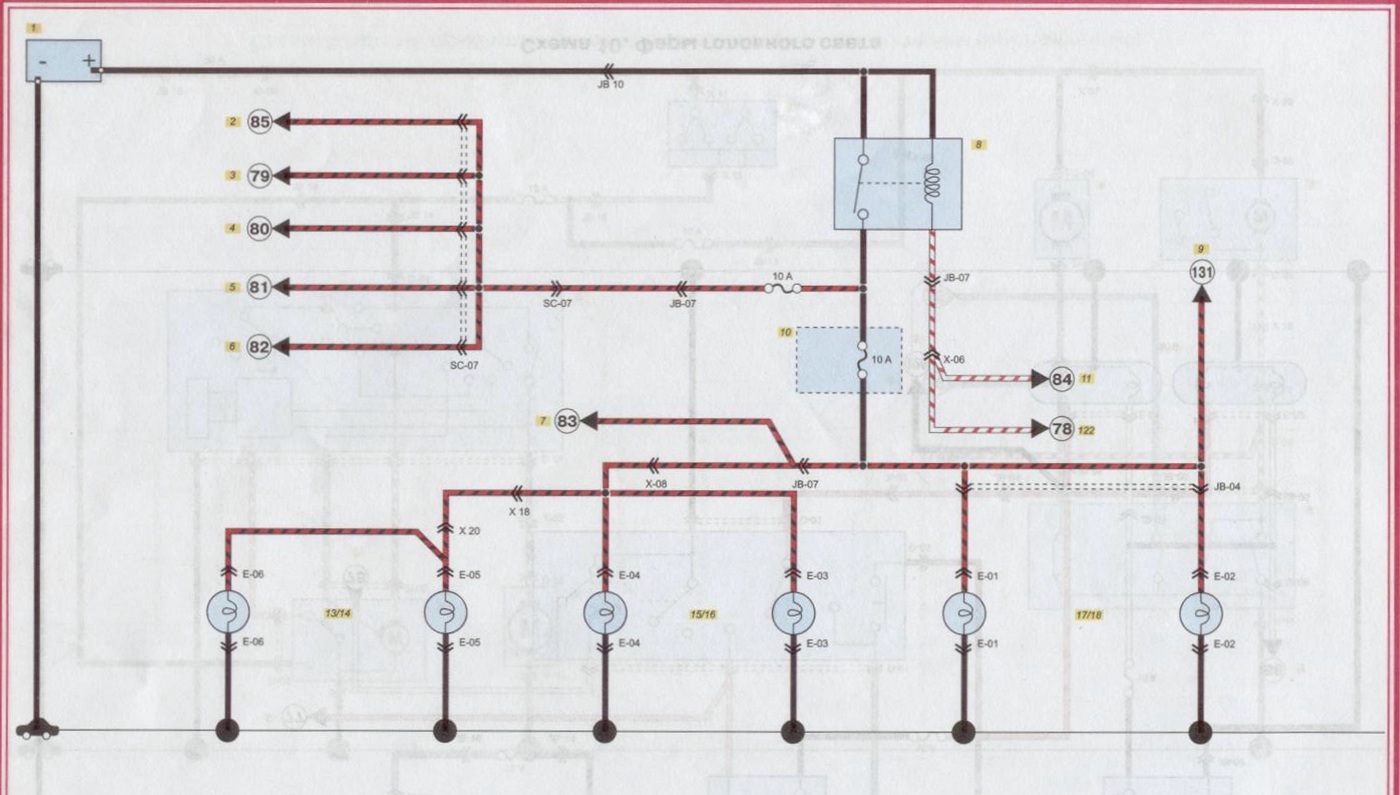

Схема 11. Задние блок-фары, габаритные огни, фонари освещения номерного знака
