Киа Карнивал. Электросхемы - часть 2

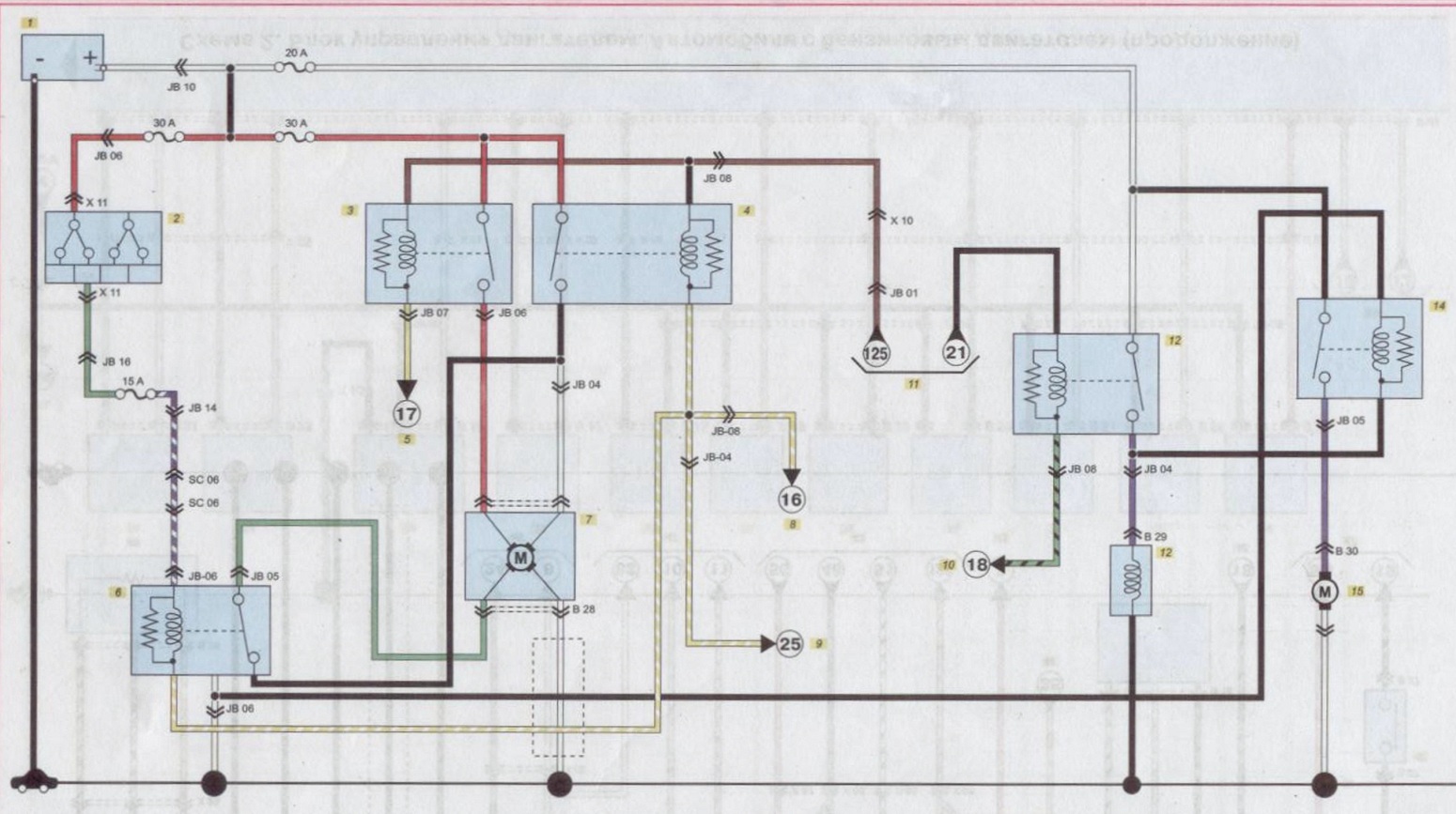

Схема 3. Система охлаждения. Автомобили с бензиновым двигателем

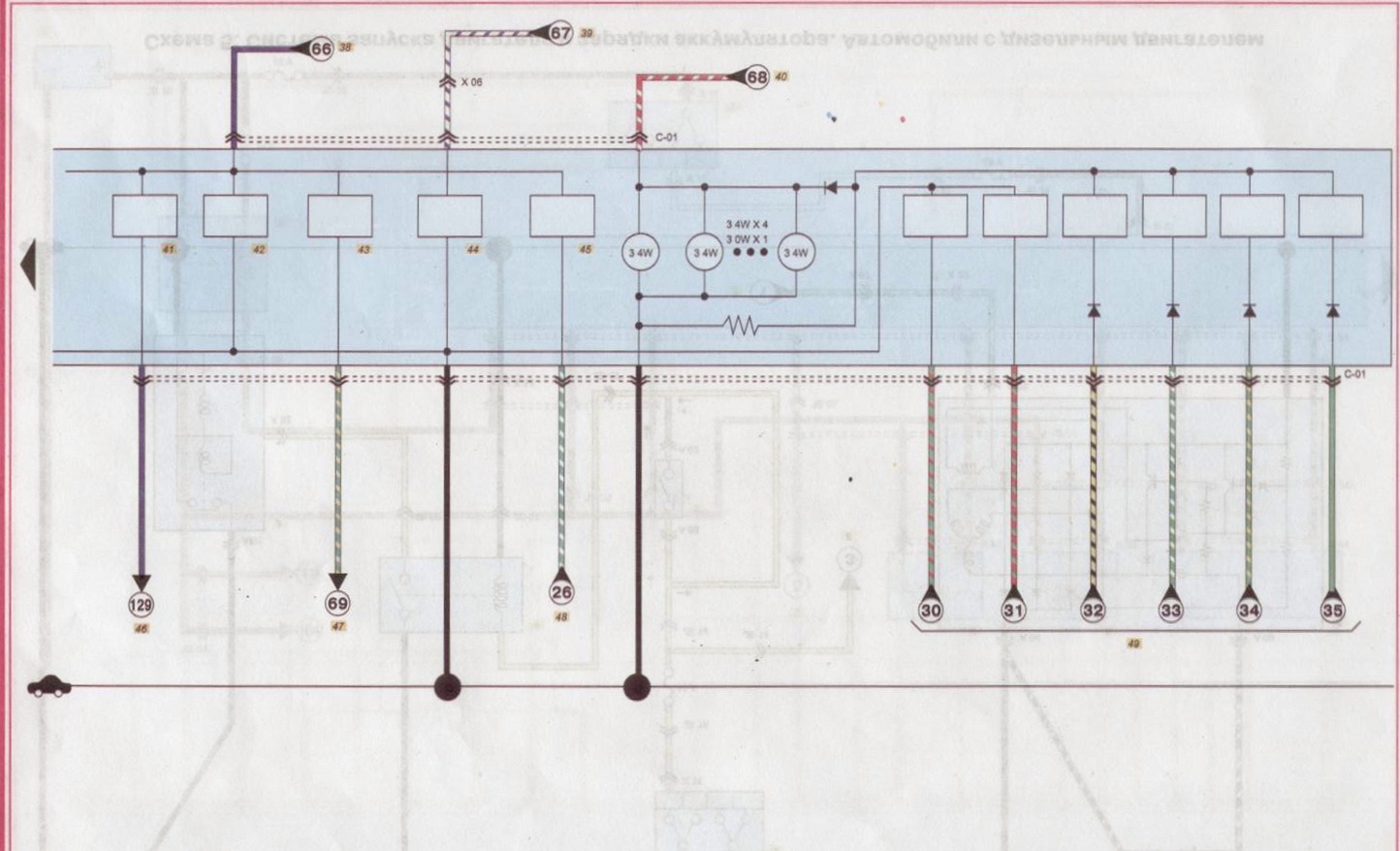

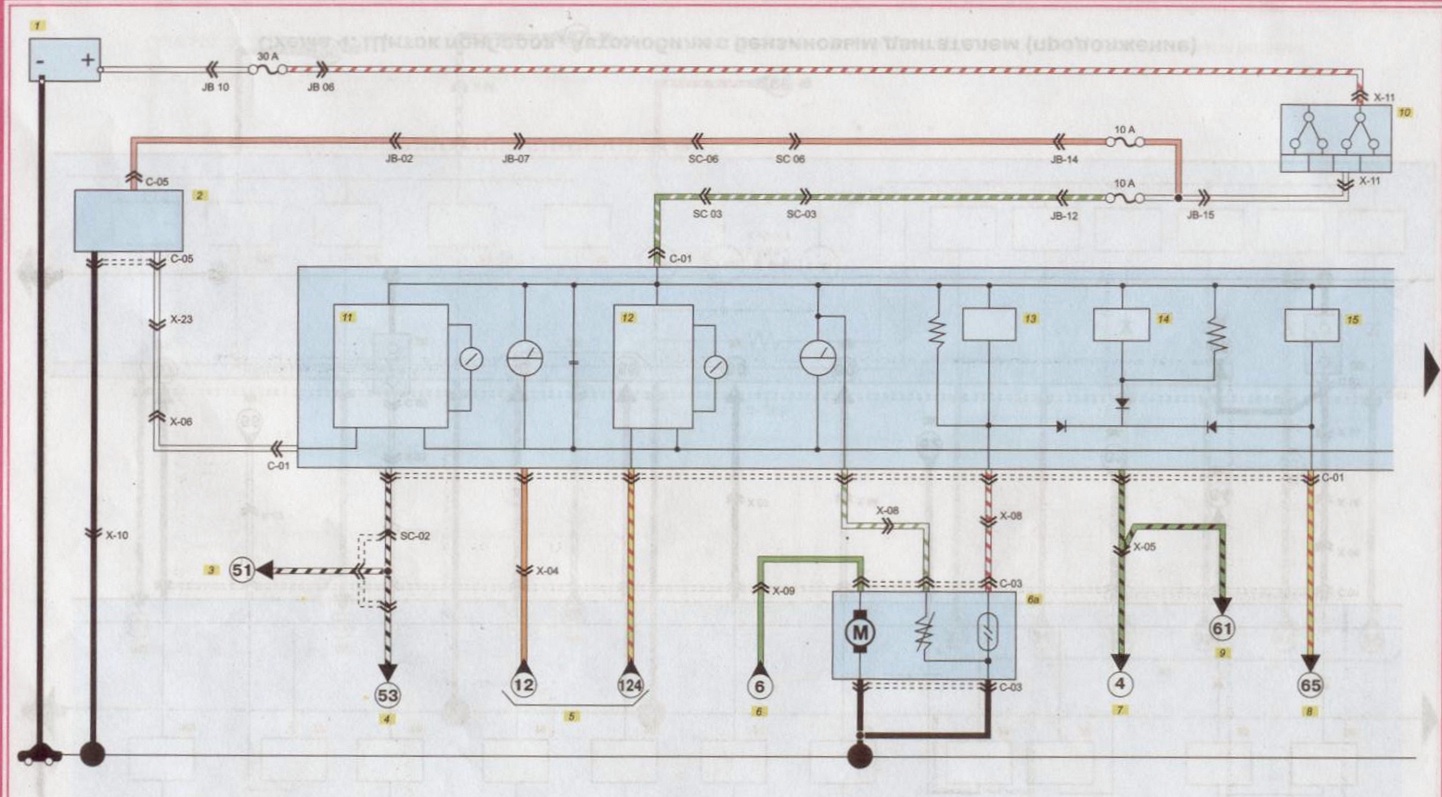

Схема 4. Щиток приборов. Автомобили с бензиновым двигателем

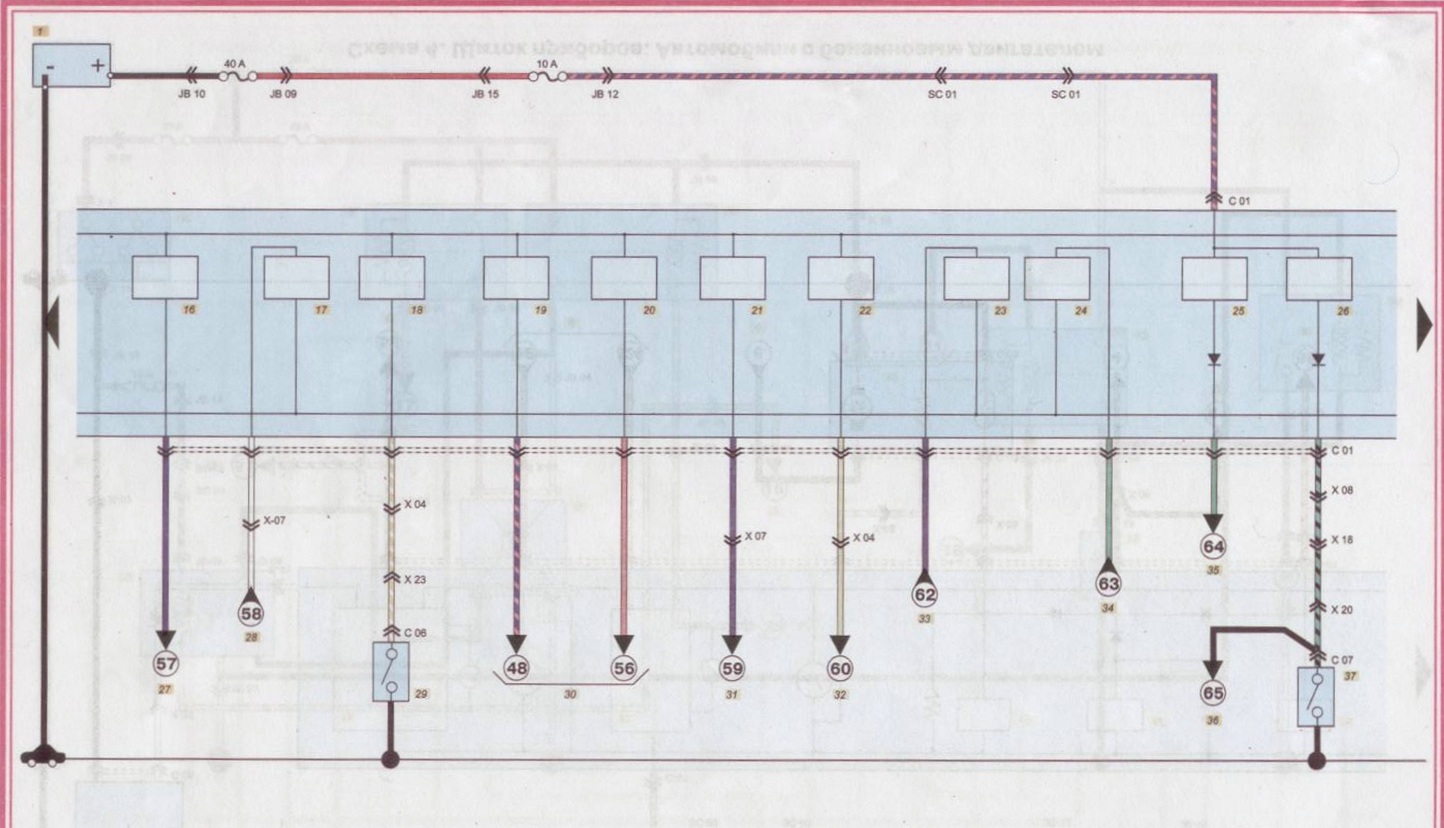

Схема 4. Щиток приборов. Автомобили с бензиновым двигателем (продолжение)



















Схема 4. Щиток приборов. Автомобили с бензиновым двигателем (продолжение)
