Снятие
1) Поддомкратьте перед автомобиля, установите его на подставочные козлы.
2) Снимите соответствующее переднее колесо.
3) Отвинтите гайку крепления стойки стабилизатора поперечной устойчивости к нижнему рычагу подвески.
4) Отвинтите гайку крепления стойки стабилизатора поперечной устойчивости к штанге стабилизатора.
5) Отвинтите гайки обоих болтов крепления продольного рычага к поперечному, извлеките болты и разъедините рычаг и (см. иллюстрацию 3.0).

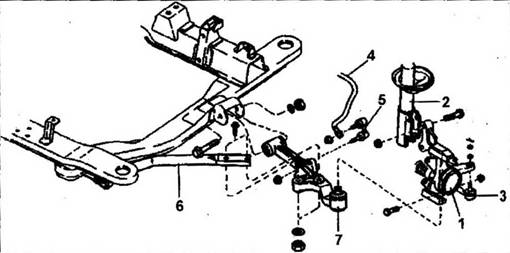

3.0 Нижний поперечный рычаг передней подвески и его крепление
1 — поворотный кулак
2 — амортизационная стойка
3 — наконечник поперечной рулевой тяги
4 — штанга стабилизатора поперечной устойчивости
5 — стойка стабилизатора поперечной устойчивости
6 — продольный рычаг передней подвески
7 — нижний поперечный рычаг передней подвески
6) Отвинтите гайку стяжного болта крепления шаровой опоры нижнего рычага подвески к поворотному кулаку и извлеките болт (см. иллюстрацию).
3.6 Отвинтите гайку стяжного болта крепления шаровой опоры нижнего рычага подвески к поворотному кулаку и извлеките болт
7) Аккуратно отсоедините нижний поперечный рычаг от поворотного кулака, отжав его монтировкой и выведя палец шаровой опоры из кулака (см. иллюстрацию).
3.7 Аккуратно отсоедините нижний поперечный рычаг от поворотного кулака, отжав его монтировкой и выведя палец шаровой опоры из кулака
8) Вывинтите болт крепления нижнего рычага к надрамнику, удерживая гайку от проворачивания, и отсоедините нижний поперечный рычаг от надрамника.
Установка нижнего поперечного рычага передней подвески производится в последовательности, обратной снятию. Момент затяжки гайки крепления поперечного рычага к надрамнику составляет 120-137 Нм.
9) Затяните гайку стяжного болта крепления шаровой опоры нижнего рычага подвески к поворотному кулаку с усилием 93-115 Нм (см. иллюстрацию).
3.9 Затяните болт и гайку крепления шаровой опоры нижнего рычага подвески к поворотному кулаку с усилием 93-113 Нм
Момент затяжки болтов крепления продольного рычага к поперечному составляет 120-137 Нм.
Момент затяжки гайки крепления стойки стабилизатора поперечной устойчивости нижнему рычагу составляет 93-115 Нм.
