Киа Карнивал. Кондиционер - общая информация

Кондиционер состоит из компрессора, приводимого в действие от двигателя, радиатора (см. иллюстрацию 8.0), дроссельного клапана, испарителя.

8.0 Радиатор кондиционера

В системе охлаждения используется хладагент марки R-134a или R-12, не содержащий фреон.

Внимание! Смешивать два типа хладагента не допускается.

Внимание! В данном руководстве не дается порядок работ по ремонту кондиционера. Эти работы должны выполняться в специализированной мастерской. Самостоятельно можно только проверить состояние и натяжение ремня привода компрессора кондиционера. При необходимости компрессор кондиционера можно демонтировать и сместить его в сторону, чтобы обеспечить доступ к нужным узлам, не отсоединяя от него трубопроводы и шланги циркуляции хладагента.

Внимание! Не вскрывайте систему циркуляции хладагента кондиционера. Попадание охлаждающего средства на кожу вызывает обморожение. При попадании хладагента на кожу сразу же в течение как минимум 15 минут промывать кожу холодной водой. Хладагент не имеет цвета, запаха и тяжелее воздуха. При утечке хладагента люди, находящиеся в районе поле, на котором установлен автомобиль, или в помещениях, расположенных ниже места утечки, могут задохнуться.

Кондиционер функционирует по принципу работы холодильника. Компрессор, приводимый в движение от двигателя, сжимает газообразный хладагент. В результате происходит нагревание хладагента, и он поступает в радиатор, где происходит его охлаждение и сжижение. Для дополнительного охлаждения устанавливается вентилятор радиатора кондиционера (см. иллюстрацию 8.0а).

Через редукционный клапан хладагент подается в испаритель, где образовавшаяся жидкость вновь переходит в газообразное состояние. При этом происходит ее сильное охлаждение. Забираемый извне воздух сотовую конструкцию радиатора кондиционера и охлаждается. Образующийся при этом из влаги, содержащейся а воздухе, конденсат выводится наружу.

8.0а Вентилятор обдува радиатора кондиционера

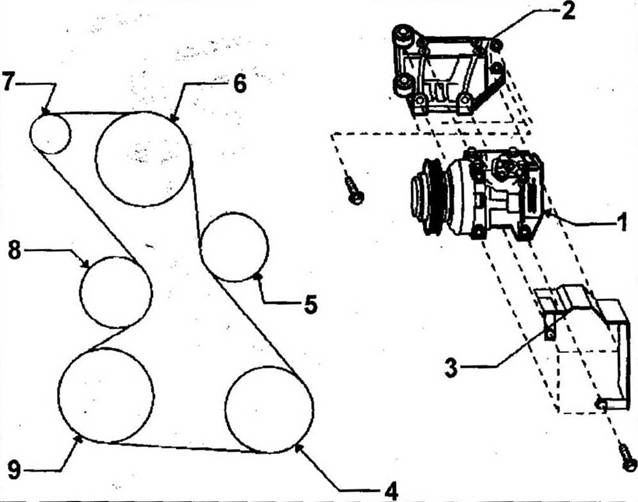

9.0 Компрессор кондиционера и направления укладки ремня приводя вспомогательных агрегатов. Автомобили с бензиновым двигателем

1 — компрессор кондиционера

2 — кронштейн компрессора кондиционера

3 — защитная накладка компрессора кондиционера

4 — компрессор кондиционера

5 — направляющий ролик

6 — водяной насос

7 — генератор

8 — автоматический натяжитель

9 — коленчатый вал

Рекомендуется включать кондиционер и в холодное время года примерно один раз в месяц на несколько минут на прогретом двигателе при движении с нормальной, равномерной скоростью. Тем самым будет обеспечиваться регулярная смазка трущихся частей кондиционера содержащимся в хладагенте маслом. В противном случае происходит усыхание уплотнительных прокладок контура циркуляции хладагента: они становятся жесткими и теряют свои герметизирующие свойства, а хладагент, являющийся для прокладок смазывающим средством, улетучивается. Добавление смазочных присадок в хладагент не требуется

Киа Карнивал. Компрессор кондиционера — снятие и установка

Снятие

Внимание! Мы рекомендуем поручать выполнение любых работ на кондиционере него ремонт специализированной мастерской

1  Слейте хладагент. Автомобили с бензиновым двигателем

2   Отсоедините нагнетательный шланг и шланги низкого давления от компрессора кондиционера. Заглушите отверстия подходящими пробками во избежание засорения системы.

3  Отведите ролик автоматического натяжителя от ремня привода вспомогательных агрегатов и снимите ремень.

4  Вывинтите болты крепления и снимите компрессор кондиционера. Автомобили

с дизельным двигателем

5  Ослабьте затяжку болта 5 крепления направляющего ролика 6,

• вывинтите регулировочный болт7 и аккуратно снимите ремень привода компрессора кондиционера {см. иллюстрацию 9.0а).

6  Отсоедините штекер 8 компрессора кондиционера (см. иллюстрацию 9.0а).

7  отсоедините шланги от компрессора, заглушите все отверстия подходящими пробками во избежание засорения системы

8  Вывинтите болты крепления и снимите компрессор кондиционера

Установка компрессора кондиционера производится в последовательности, обратной снятию.

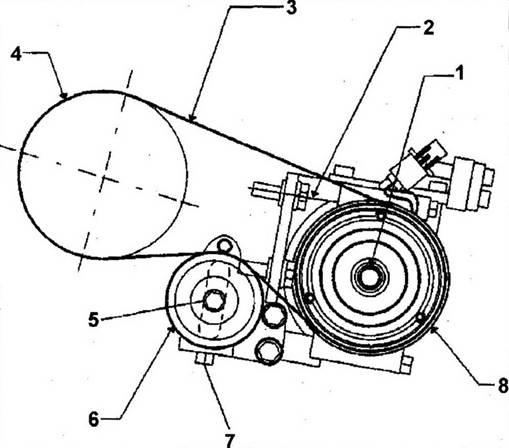

9.0а Направления укладки ремня привода компрессора кондиционера. Автомобили с дизельным двигателем

1 — компрессор кондиционера

2 — кронштейн компрессора кондиционера

3 — ремень привода компрессора кондиционера

4 — ременный шкив не коленчатом валу

5 — болт

6 — направляющий ролик с механизмом натяжения

7 — болт

8 — штекер компрессора кондиционера
