Киа Сефиа. Снятие и установка стартера

18.11. Снятие и установка стартера

ОБЩИЕ СВЕДЕНИЯ

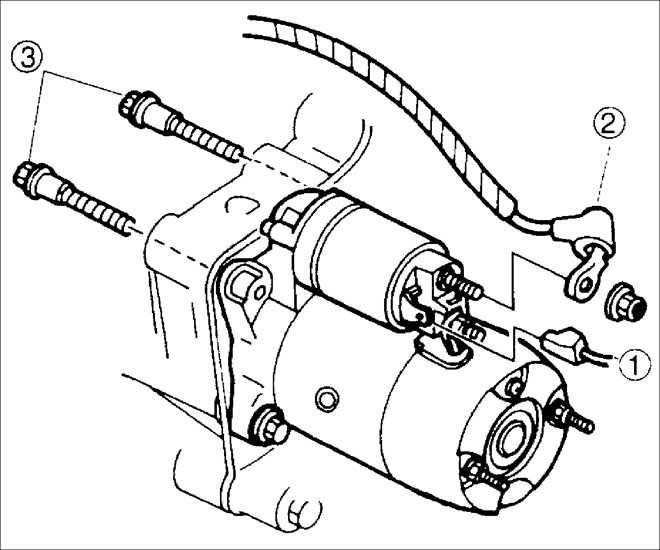

Стартер

1 – разъем S; 2 – верхние болты крепления стартера; 3 – клемма В

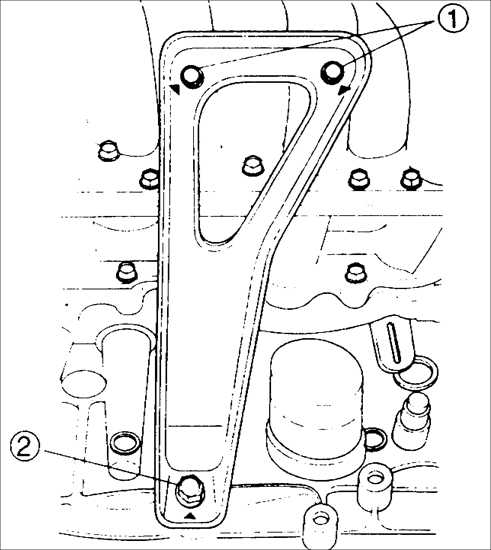

Кронштейн поддержки впускного коллектора

1 – верхние болты; 2 – нижний болт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

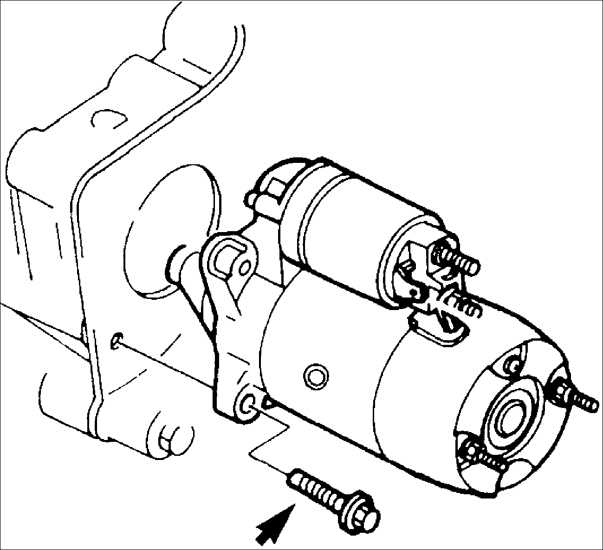

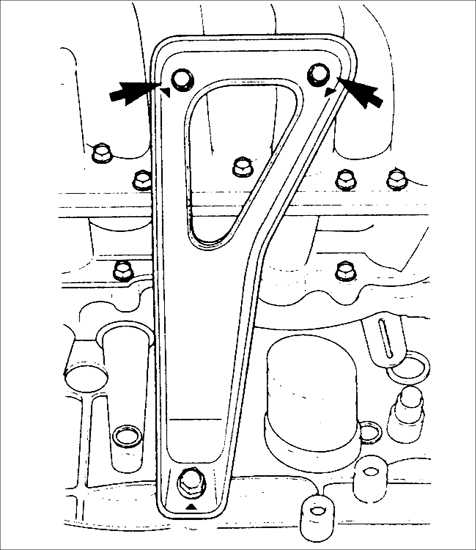

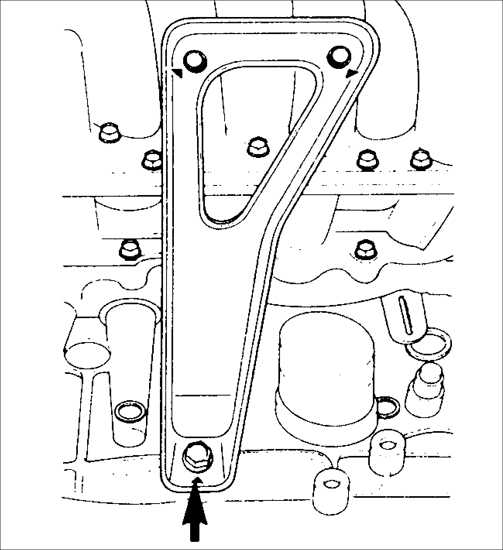

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Выверните два верхних болта крепления кронштейна поддержки впускного коллектора. 3. Отсоедините разъем S. 4. Отверните гайку и отсоедините провод от клеммы B. 5. Выверните два верхних болта крепления стартера. 6. Поднимите автомобиль и закрепите на опорах. 7. Выверните болты и снимите приемную выхлопную трубу. 8. Выверните нижний болт крепления кронштейна поддержки впускного коллектора. 9. Снимите кронштейн поддержки впускного коллектора. 10. Выверните нижний болт крепления стартера. 11. Снимите стартер.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

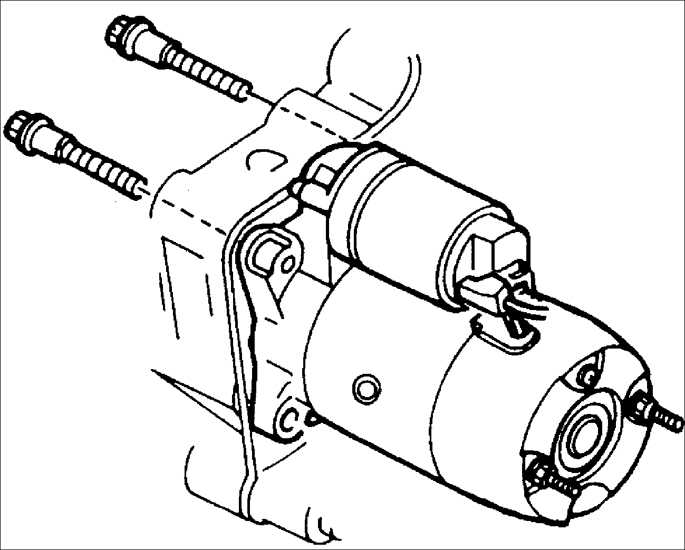

1. Установите стартер на двигатель. 2. Вверните нижний болт крепления стартера. Момент затяжки: 37–52 Н•м 3. Подсоедините провод в клемме В тягового реле и закрепите его гайкой. Момент затяжки: 9–12 Н•м 4. Подсоедините разъем S. 5. Установите кронштейн поддержки впускного коллектора. 6. Вверните три болта крепления кронштейна поддержки впускного коллектора и затяните нижний болт. Момент затяжки: 37–52 Н•м 7. Установите приемную выхлопную трубу и закрепите болтами. Момент затяжки:    А – 40,2–54,9 Н•м    В – 69–94 Н•м    С – 20,6–27,4 Н•м 8. Опустите автомобиль. 9. Затяните два верхних болта крепления кронштейна поддержки впускного коллектора. Момент затяжки: 37–52 Н•м 10. Вверните два верхних болта крепления стартера. Момент затяжки: 37–52 Н•м 11. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
