Киа Сефиа. Ремонт рулевого вала

12.9. Ремонт рулевого вала

ОБЩИЕ СВЕДЕНИЯ

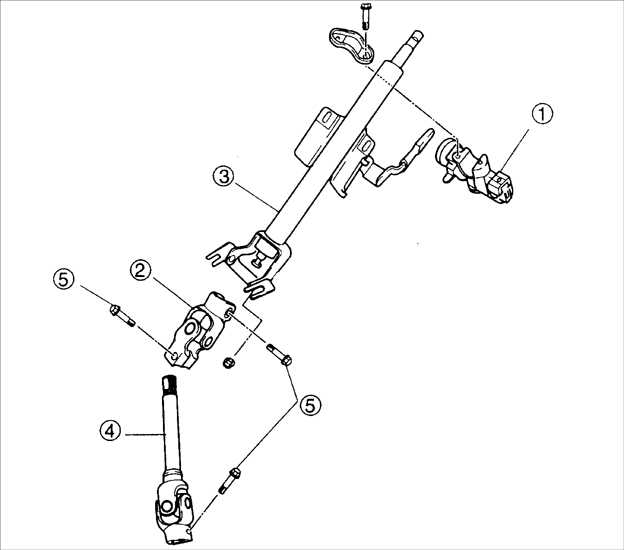

Рулевой вал

1 – замок рулевого колеса;
2 – универсальный шарнир;
3 – рулевой вал в сборе;

4 – промежуточный вал;
5 – стяжные болты

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Надежно закрепите замок рулевого колеса, затем зубилом и молотком сделайте углубление (паз для отвертки) в головках двух болтов крепления болтов замка рулевой колонки.
Предупреждение колонку в тисках, губки которых закройте латунью или тканью.

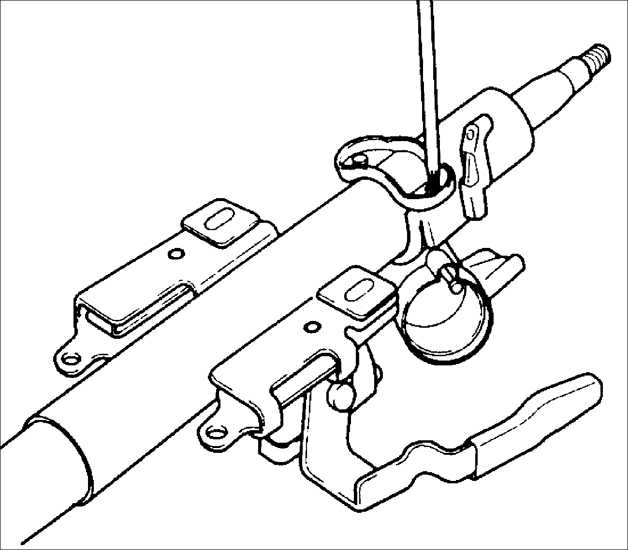

	2. Закрепите рулевую колонку в тисках и, отверткой, выверните болты крепления замка.
	3. Снимите замок с рулевой колонки.
4. Выверните два стяжных болта универсального шарнира соединяющего рулевой и промежуточный валы.

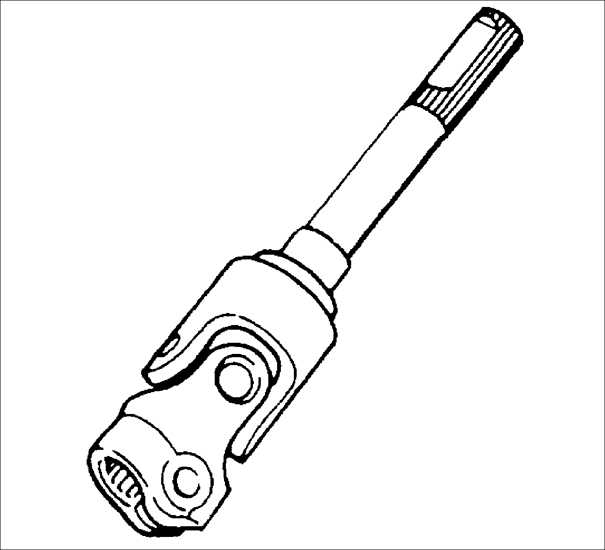

5. Снимите промежуточный вал.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Проверьте отсутствие износа втулки рулевой колонки и люфта соединений универсального шарнира, а также плавность его перемещений и отсутствие шума, при этом.

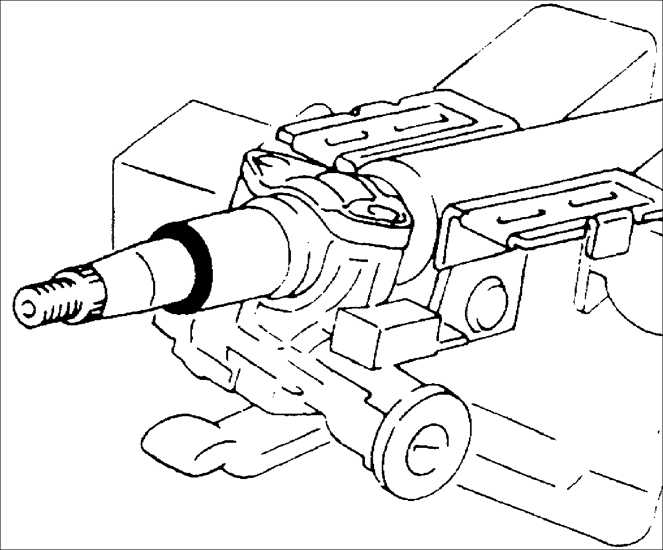

2. Убедитесь, что рулевой вал не поворачивается в положении ключа LOCK, и свободно поворачивается в любом другом положении.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите стяжной болт промежуточного вала.

Момент затяжки: 18–26Н•м

2. Установите универсальный шарнир на вал рулевой колонки и промежуточный вал, и затем затяните два стяжных болта крепления универсального шарнира.

Момент затяжки: 18–26Н•м

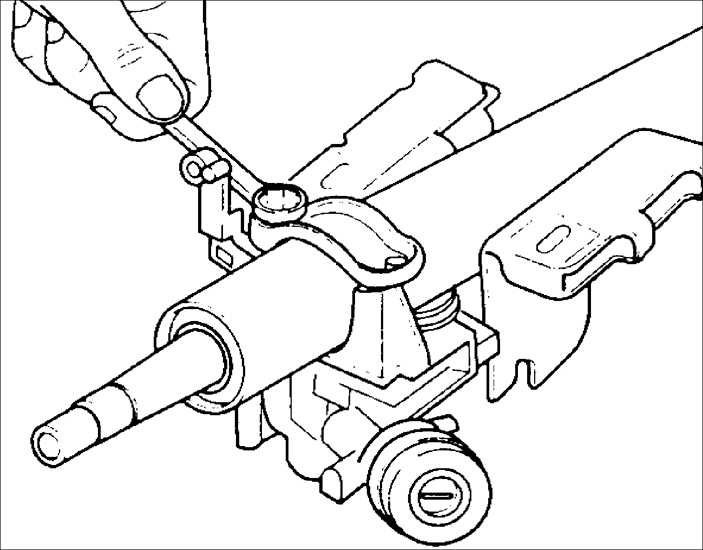

3. Установите замок рулевой колонки. Вверните новые болты крепления замка рулевой колонки, и затяните их, пока головки болтов не срежутся.
