Киа Сефиа. Ремонт поворотного кулака



Киа Сефиа. Ремонт поворотного кулака

11.7. Ремонт поворотного кулака

ОБЩИЕ СВЕДЕНИЯ

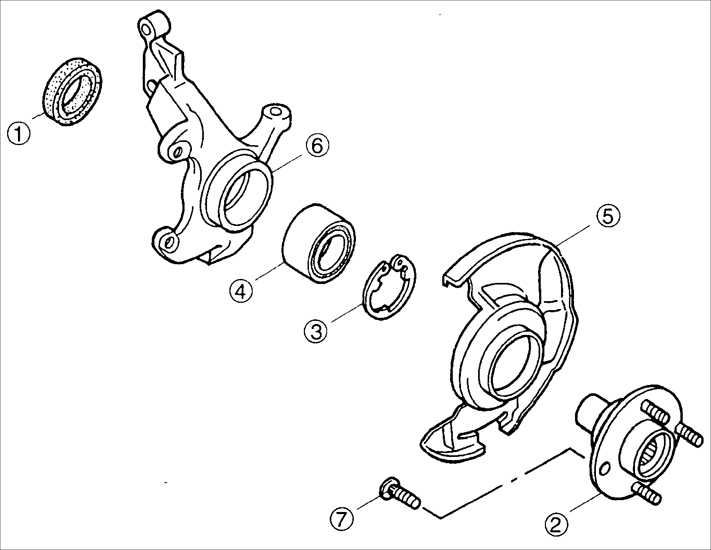

Поворотный кулак

11.7 Ремонт поворотного кулака Киа Сефия
1 – масляное уплотнительное кольцо (заменить);
2 – ступица переднего колеса;
3 – стопорное кольцо (заменить);
4 – подшипник колеса;
 5 – тормозной щит;
6 – поворотный кулак;
7 – направляющий болт крепления колеса

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите масляное уплотнительное кольцо ступицы переднего колеса.
11.7 Ремонт поворотного кулака Киа Сефия 2. Прессом с оправкой соответствующего диаметра выдавите ступицу из поворотного кулака.
3. Снимите стопорное кольцо.

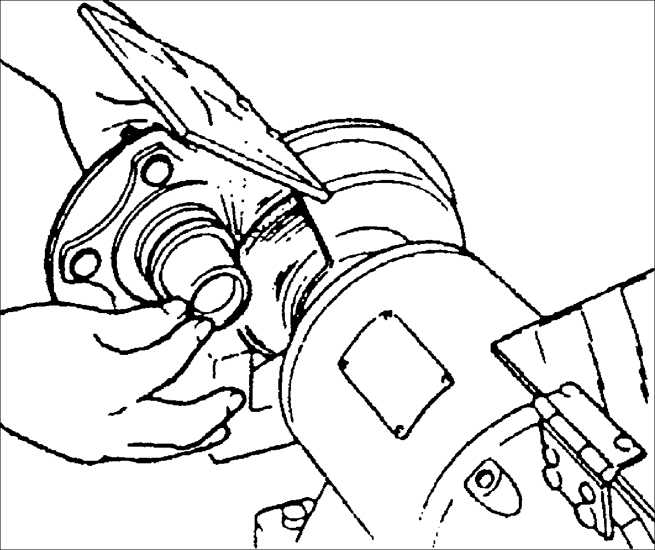

Предупреждение кольцо подшипника остается на ступице колеса, расточите внутреннюю секцию кольца, до толщины стенки 0,5 мм. Затем, молотком и зубилом выбейте остатки внутренней секции кольца.

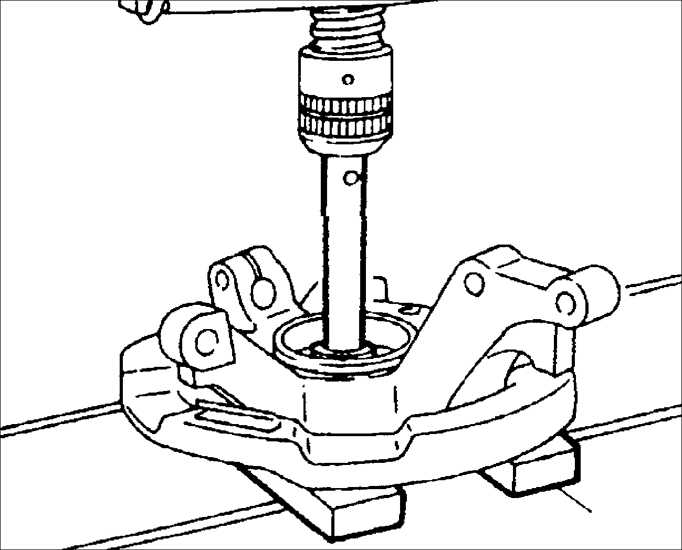

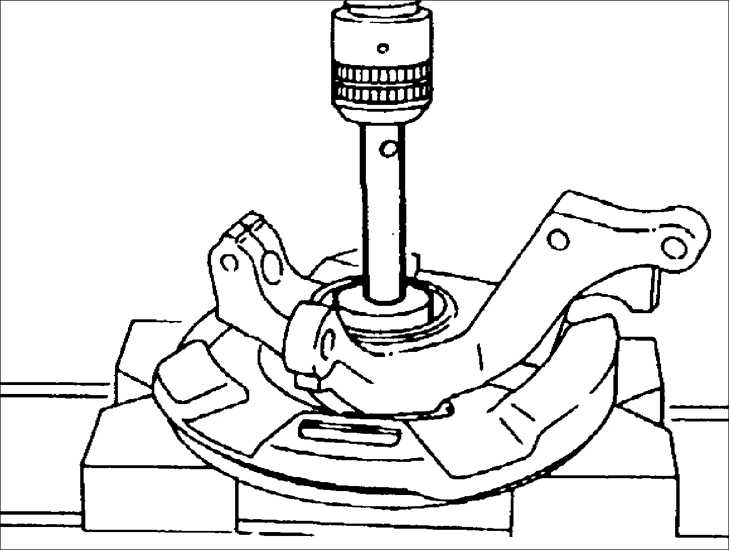

11.7 Ремонт поворотного кулака Киа Сефия 4. Прессом с оправкой соответствующего диаметра выдавите подшипник колеса из поворотного кулака.
Предупреждение не снимайте тормозной щит. Если тормозной щит снимался, не используйте его повторно.

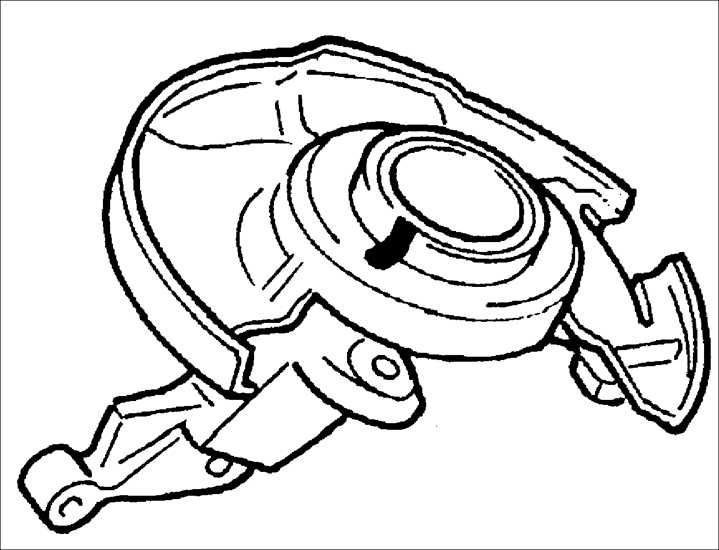

11.7 Ремонт поворотного кулака Киа Сефия 5. Отметьте взаимное положение тормозного щита и поворотного кулака, для правильной повторной установки тормозного щита.

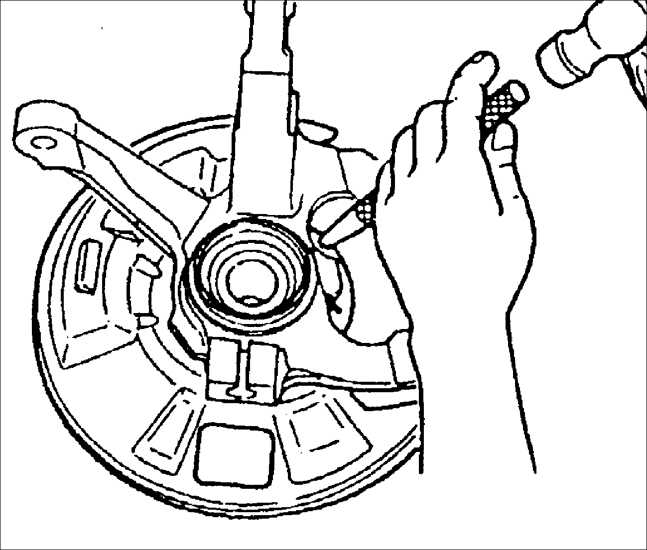

11.7 Ремонт поворотного кулака Киа Сефия 6. Молотком и зубилом сбейте тормозной щит с поворотного кулака.
Предупреждение не снимайте направляющие болты крепления колеса. Если направляющие болты крепления колеса снимались, не используйте их повторно.
11.7 Ремонт поворотного кулака Киа Сефия
11.7 Ремонт поворотного кулака Киа Сефия

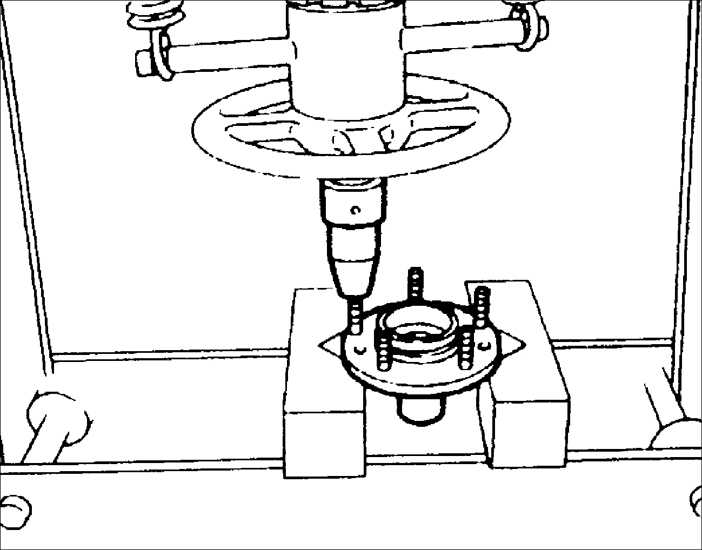

7. Прессом с оправкой соответствующего диаметра выдавите из ступицы направляющие болты крепления колеса.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

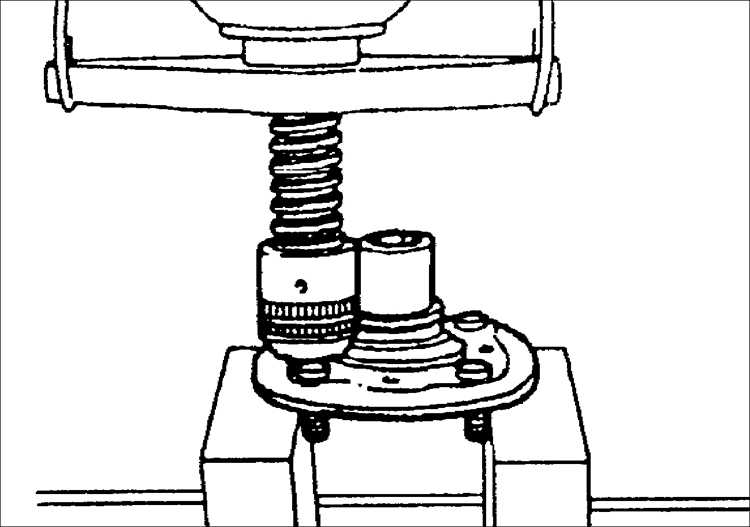

11.7 Ремонт поворотного кулака Киа Сефия 1. Прессом с оправкой соответствующего диаметра запрессуйте в ступицу новые направляющие болты крепления колеса.

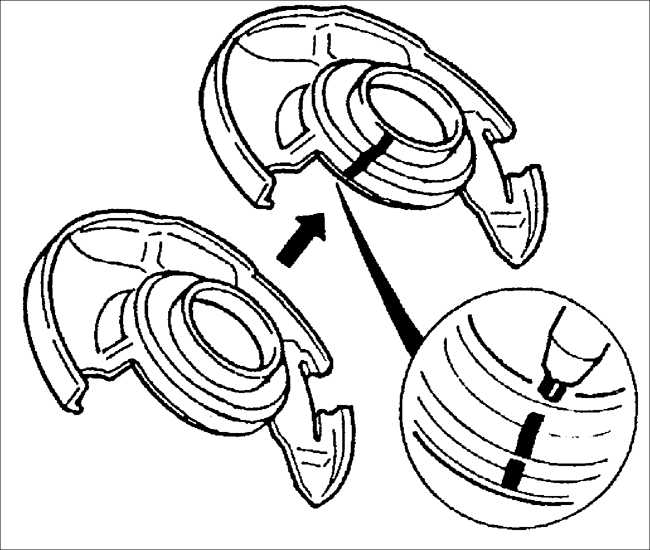

11.7 Ремонт поворотного кулака Киа Сефия 2. Нанесите на новый тормозной щит метку на том же месте, что и на снятом тормозном щите.
3. Совместите метку на новом тормозном щите с меткой на поворотном кулаке.

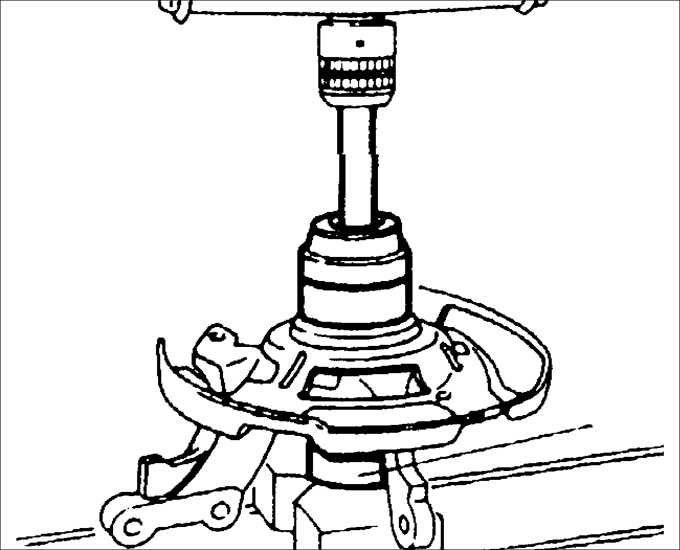

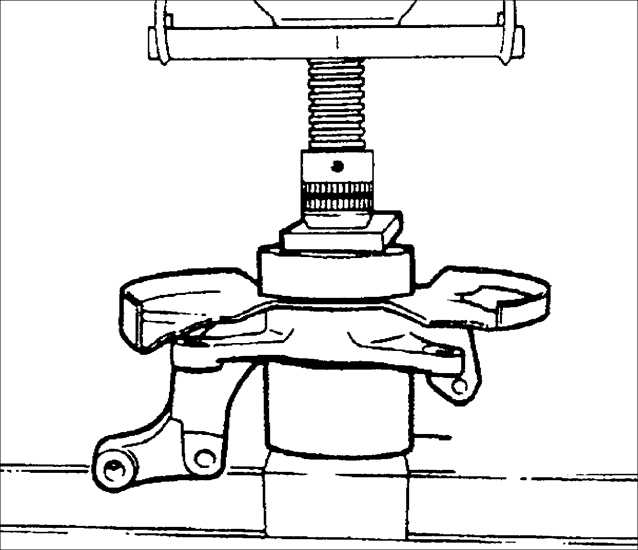

11.7 Ремонт поворотного кулака Киа Сефия 4. Прессом с оправкой соответствующего диаметра запрессуйте тормозной щит на поворотный кулак.
11.7 Ремонт поворотного кулака Киа Сефия 5. Прессом с оправкой соответствующего диаметра запрессуйте новый подшипник колеса.

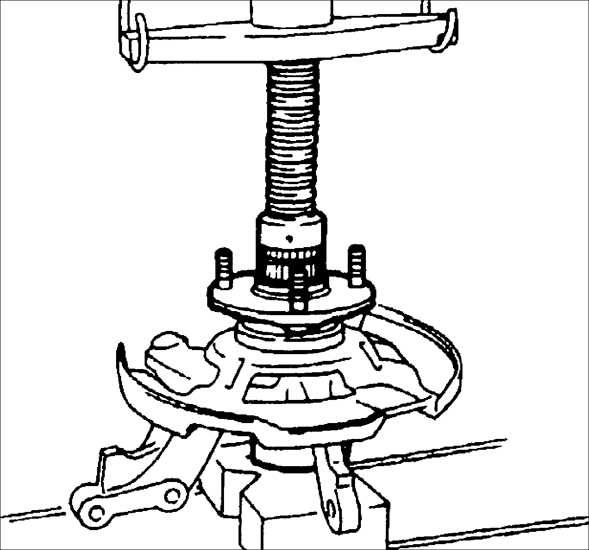

11.7 Ремонт поворотного кулака Киа Сефия 6. Прессом с оправкой соответствующего диаметра запрессуйте ступицу.
Предупреждение новое масляное уплотнительное кольцо. Установить новое масляное уплотнительное кольцо так, чтобы оно находилось на одном уровне с торцом поворотного кулака.

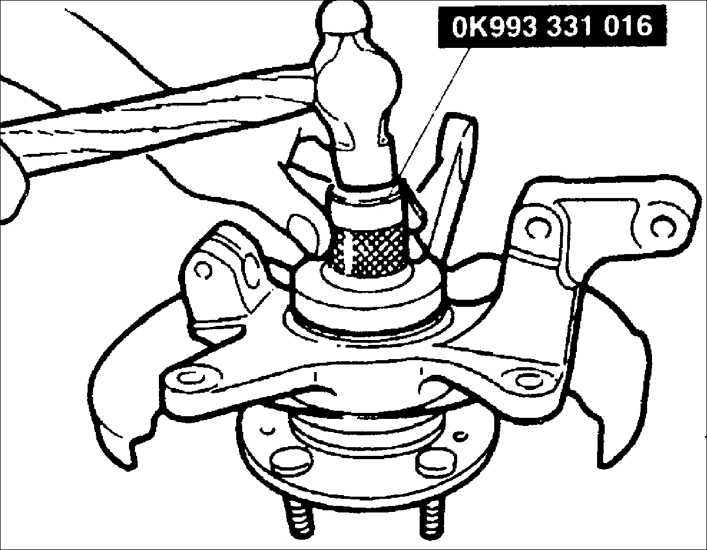

11.7 Ремонт поворотного кулака Киа Сефия 7. Молотком и специальной оправкой OK993 331 016 установите новое масляное уплотнительное кольцо.
