Киа Сефиа. Переключатель O/D

10.12. Переключатель O/D

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите зажигание.

2. Убедитесь, что индикатор O/D OFF не подсвечивается. Нажмите переключатель O/D OFF и убедитесь, что индикатор O/D OFF подсвечивается.

3. Если индикатор не работает должным образом, продолжите проверку.

Проверка напряжения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную консоль.

2. Включите зажигание.

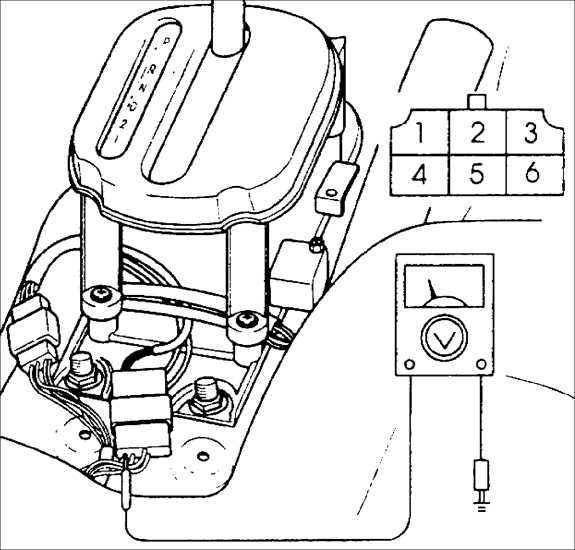

3. Измерьте напряжение на контактах разъема C269 переключателя O/D.

В+: Напряжение аккумуляторной батареи

4. Если напряжения на контактах разъема переключателя отличаются от требуемых, проворьте проводимость в переключателе O/D

Проверка проводимости

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Отсоедините разъем от переключателя O/D.

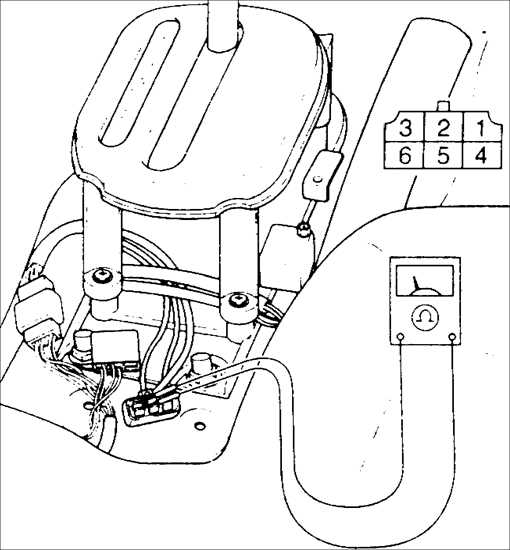

3. Проверьте проводимость переключателя O/D на контактах разъема C269.

4. В противном случае замените ручку рычага селектора.

5. Если переключатель работает нормально, проверьте электрическую цепь, идущую к блоку управления коробкой передач.

6. Подсоедините разъем переключателя O/D.

7. Установите центральную консоль.

8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите центральную консоль.
3. Выверните четыре винта крепления селектора
4. Поднимите блок селектора, отсоедините разъем и снимите клеммы переключателя O/D.
5. Снимите блок селектора и снимите лампу индикатора.
6. Снимите разъем из блока лампы индикатора.
7. Выверните два винта крепления ручки селектора.
8. Снимите ручку селектора.
9. Снимите втулку ручки селектора.
10. Снимите селектор, панель и разъем.

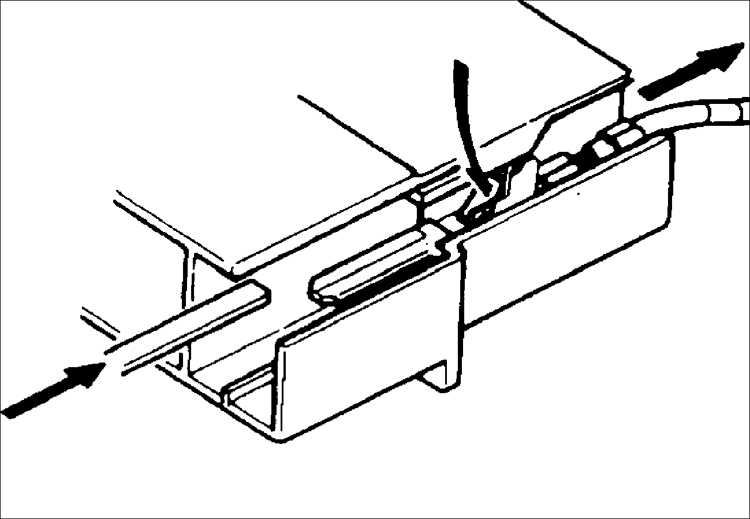

11. Отверткой с плоским лезвием освободите контакты разъема.
12. Извлеките контакты из разъема.
	13. Извлеките провода через панель и втулку.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте провода через панель и втулку.

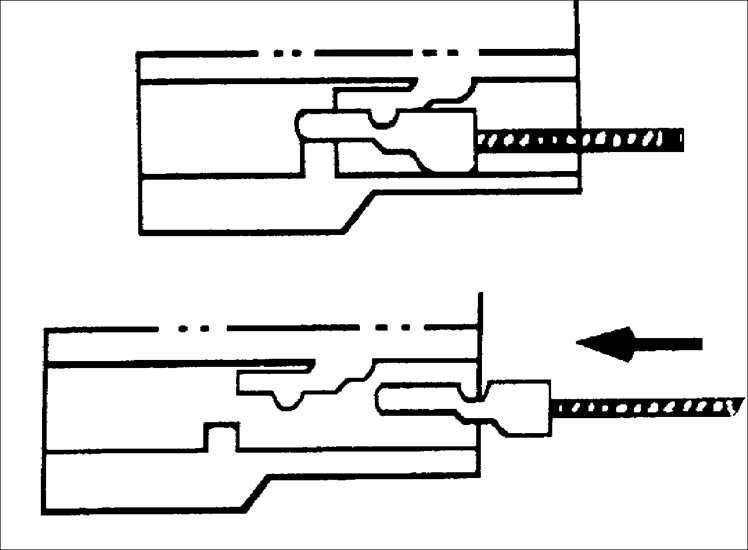

2. Установите контакты в разъем.
3. Установите панель.
4. Установите втулку по рычагу селектора.
5. Отрегулируйте положение проводов так, чтобы ручку селектора можно было установить на место.
Предупреждение пройти углубление в ручке селектора.
6. Вверните два винта крепления ручки селектора.
7. Установите лампу.
8. Подсоедините разъем.
	9. Вверните четыре винта крепления панели.
