18.2. Приборы для проверки элементов электрического оборудования и электрических цепей

ОБЩИЕ СВЕДЕНИЯ

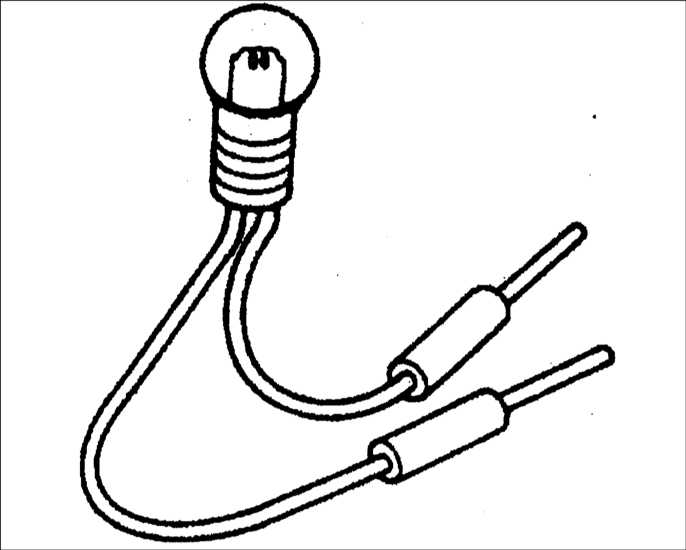

Испытательная пампа

Испытательная лампа с напряжением питания 12 В используется для простой проверки наличия напряжения или обнаружения короткого замыкания.

18.2 Приборы для проверки элементов электрического оборудования и электрических цепей Киа Кларус

Предупреждение нельзя использовать лампу, мощность которой превышает 3,4 Вт.

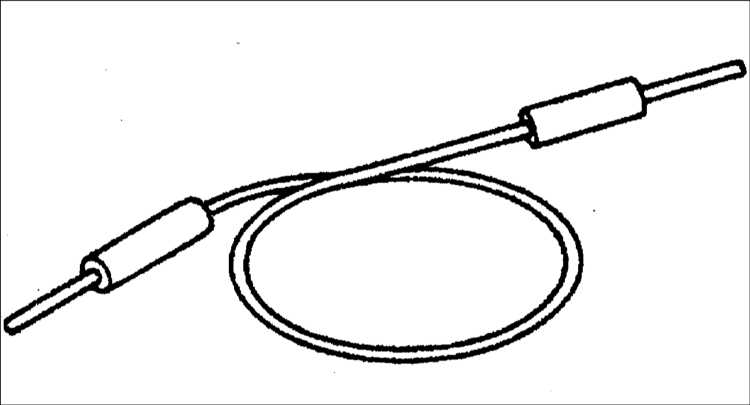

Соединительный провод

Соединительный провод используется для обнаружения короткого замыкания в цепи источника питания или проверки качества соединения с корпусом.

Предупреждение цепь источника питания и корпус – это может привести к выходу из строя проводки или электрических узлов.

Вольтметр

ПОРЯДОК ВЫПОЛНЕНИЯ

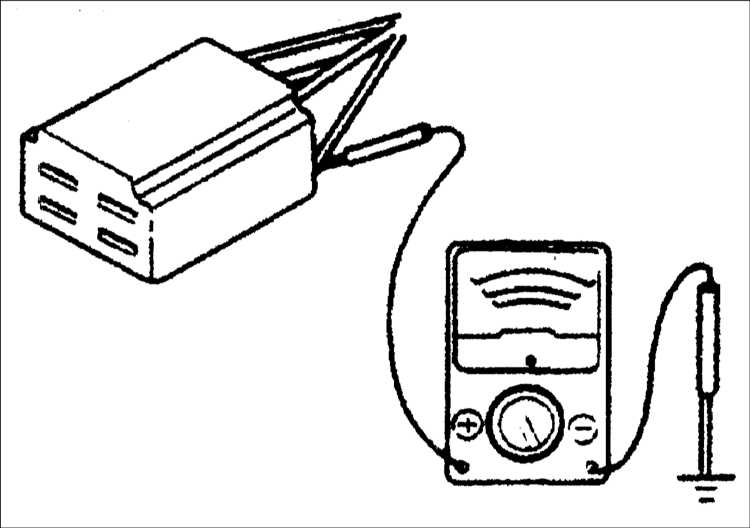

1. Вольтметр постоянного тока используется для измерения напряжения в цепи. Следует использовать вольтметр с пределом измерения 15 В или более.
	2. Для проведения измерения соедините красный (+) щуп с точкой, в которой измеряется напряжение, а черный (–) щуп – с корпусом.

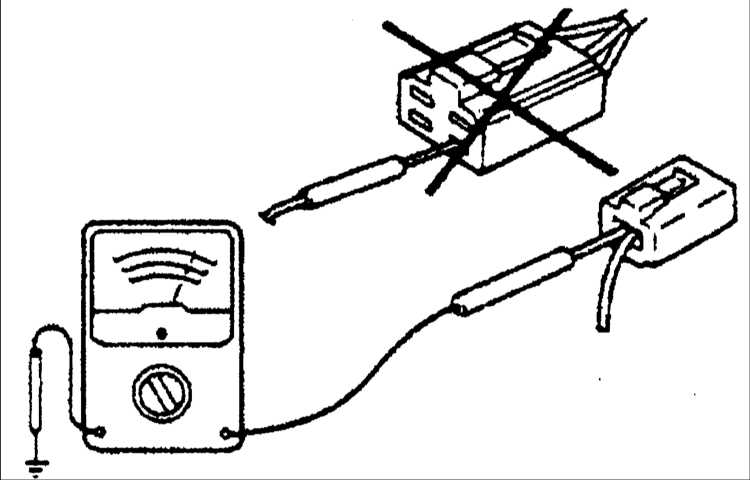

Омметр
