Киа Кларус. Панель приборов

16.11. Панель приборов

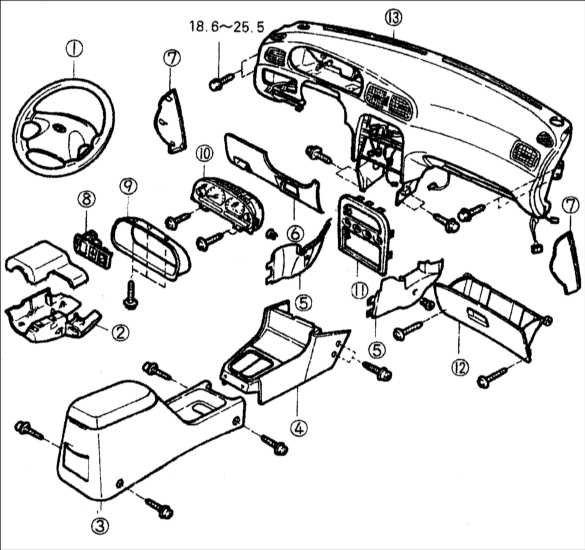

ОБЩИЕ СВЕДЕНИЯ

1 – рулевое колесо;
2 – кожух;
3 – передний бокс консоли;
4 – задний бокс консоли;
5 – панель консоли;
6 – нижняя панель;
7 – боковая панель;

8 – панель датчиков;
9 – колпак;
10 – комбинация приборов;
11 – центральная панель в сборе;
12 – вещевой ящик;
13 – панель приборов.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите датчик скорости.
2. Поднимите вверх рычаг стояночного тормоза.

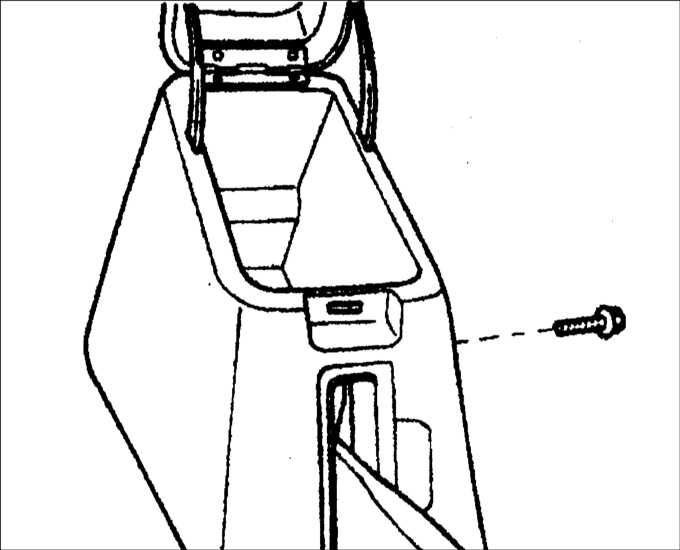

	3. Выверните четыре болта крепления задней стойки.
	4. Снимите заднюю стойку, потянув ее вперед.

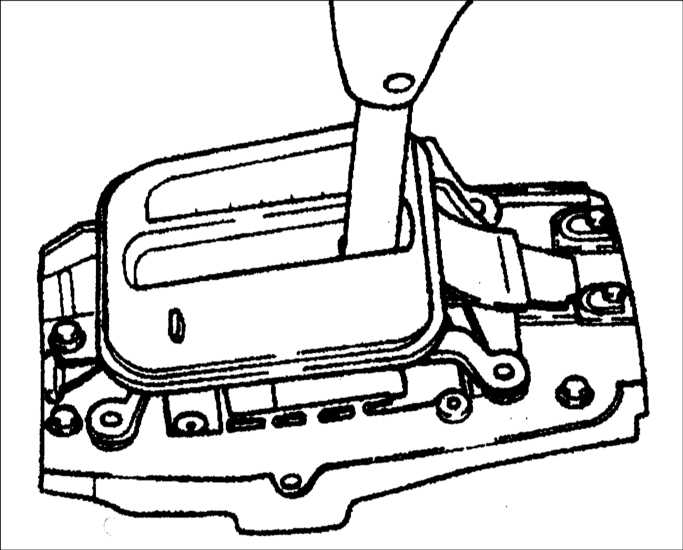

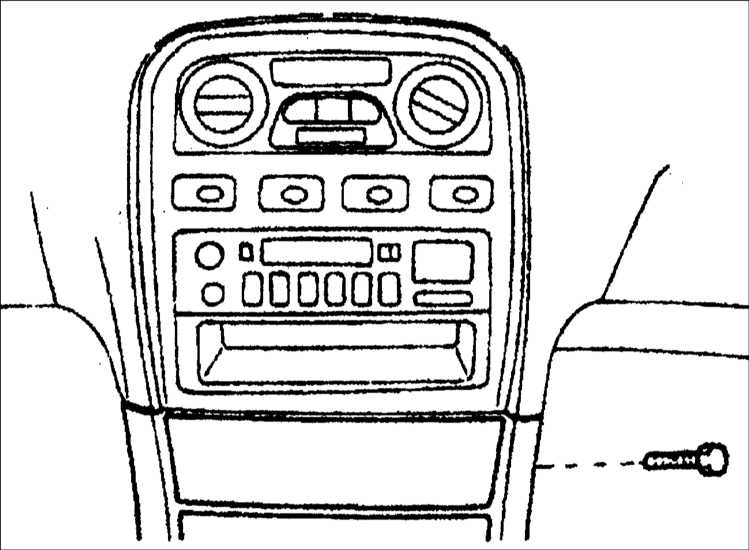

	5. Выверните болт и снимите переднюю стойку.

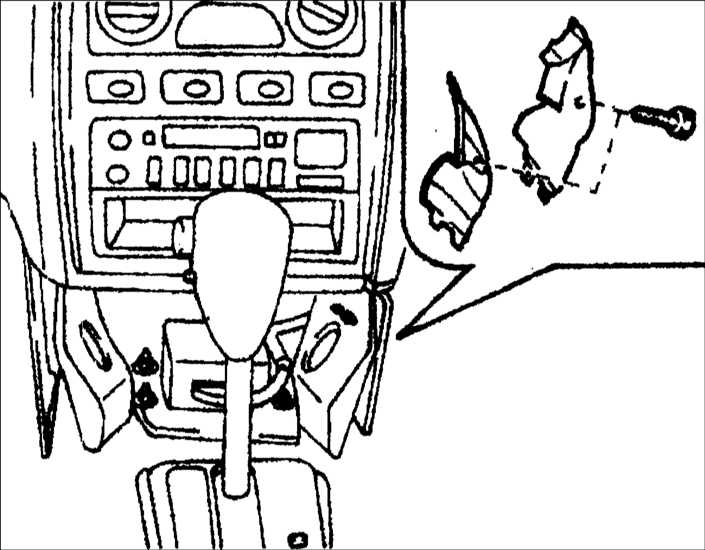

	6. Выверните болт и снимите крышку стойки.

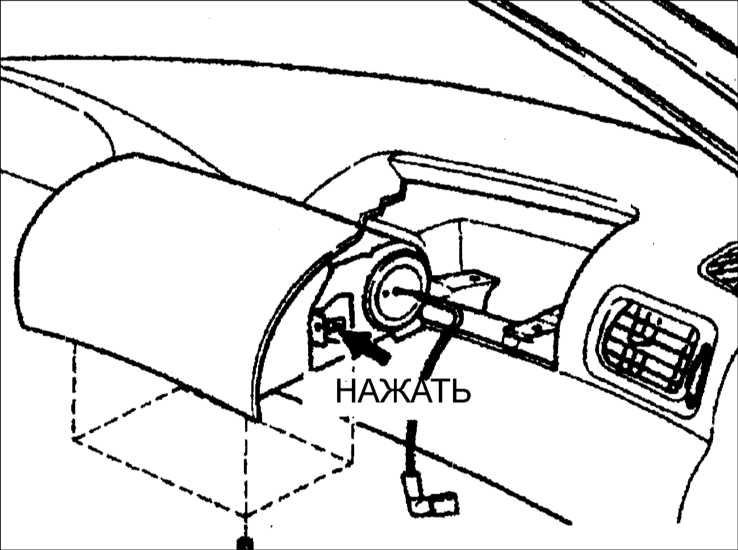

	7. Снимите узел воздушной подушки безопасности.

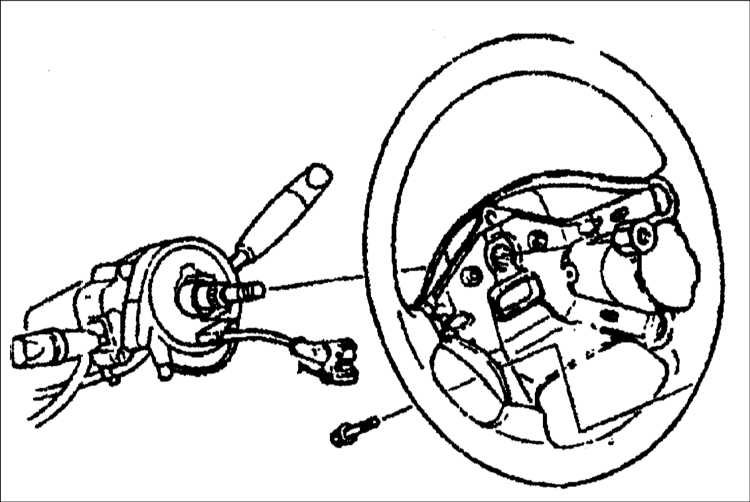

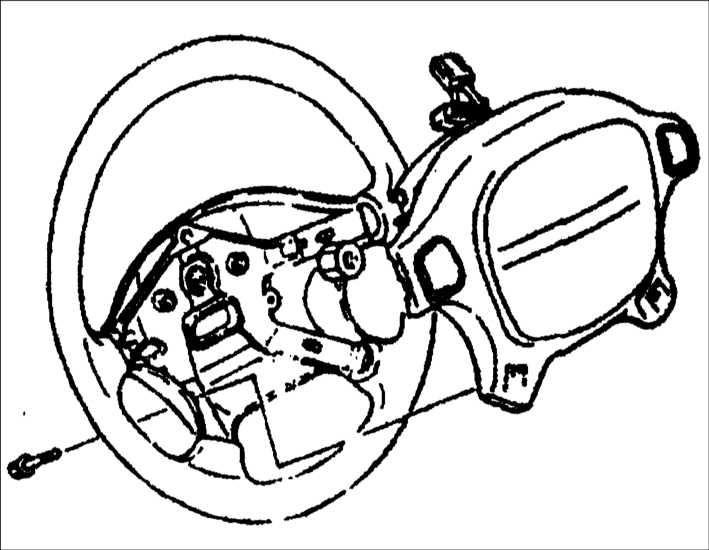

	8. Выверните гайку крепления рулевого колеса и снимите рулевое колесо.
Предупреждение при частично открученной гайке во избежание получения травм.

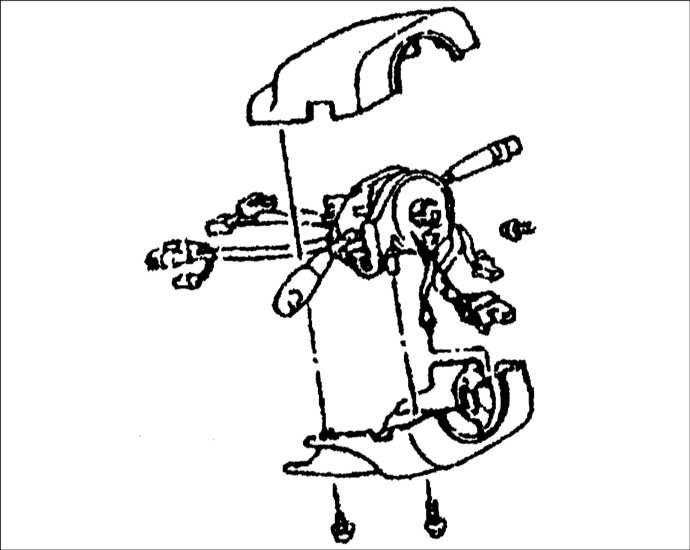

	9. Выверните четыре винта и снимите кожухи рулевой колонки (верхний и нижний).

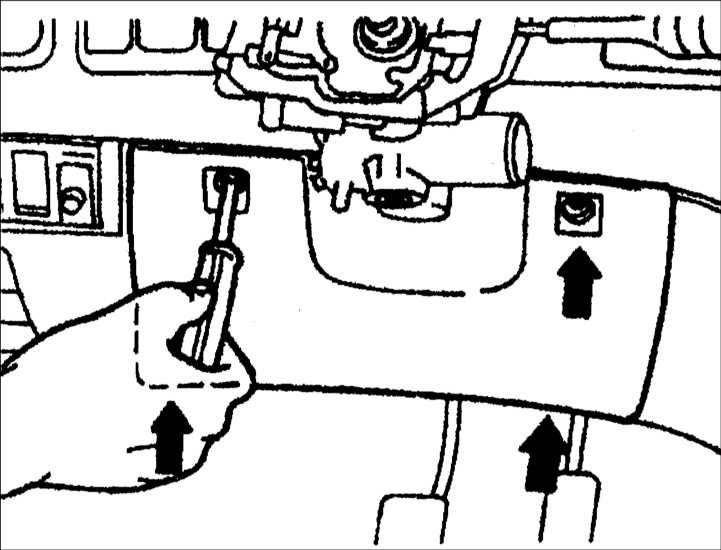

	10. Выверните четыре винта и снимите крышку коленного щитка.

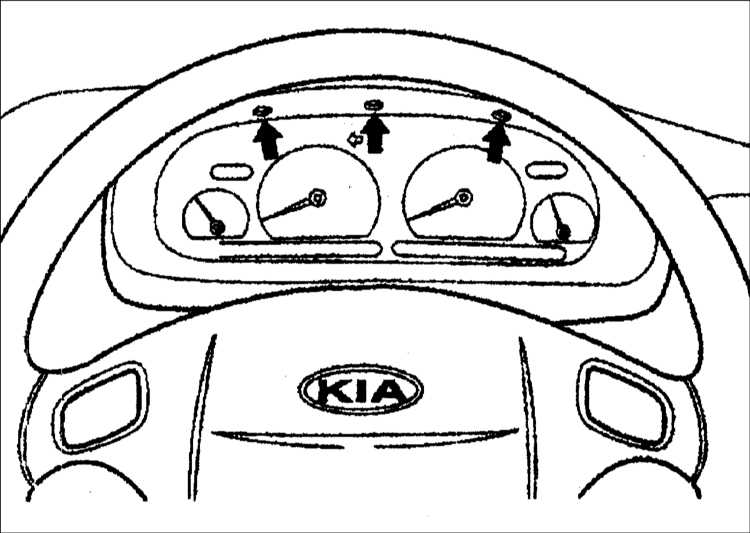

	11. Выверните три винта и снимите накладку комбинации приборов.

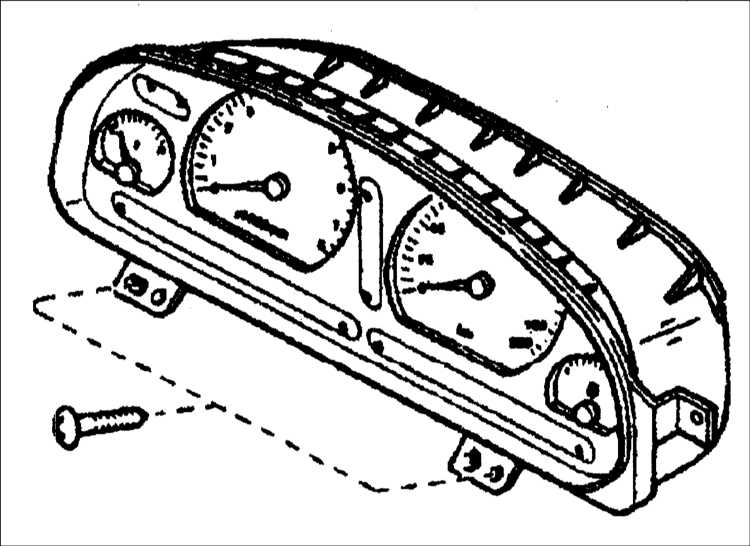

	12. Выверните два винта и выдвиньте вперед комбинацию приборов.
13. Отсоедините разъем приборов, разъем спидометра, разъем датчика топлива.
14. Снимите комбинацию приборов.
15. Снимите пепельницу.
	16. Снимите пружинный хомут с центральной стойкой.
	17. Отверните стопорную гайку и снимите ручку открытия капота.
	18. Снимите боковые крышки панели приборов (слева и справа).

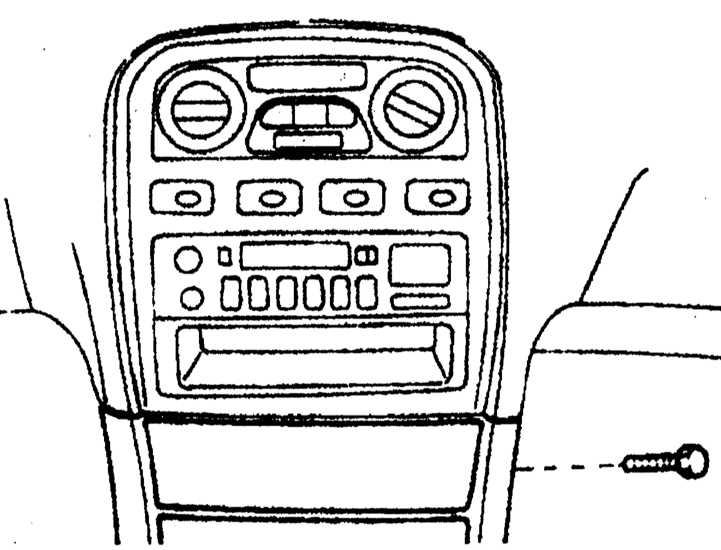

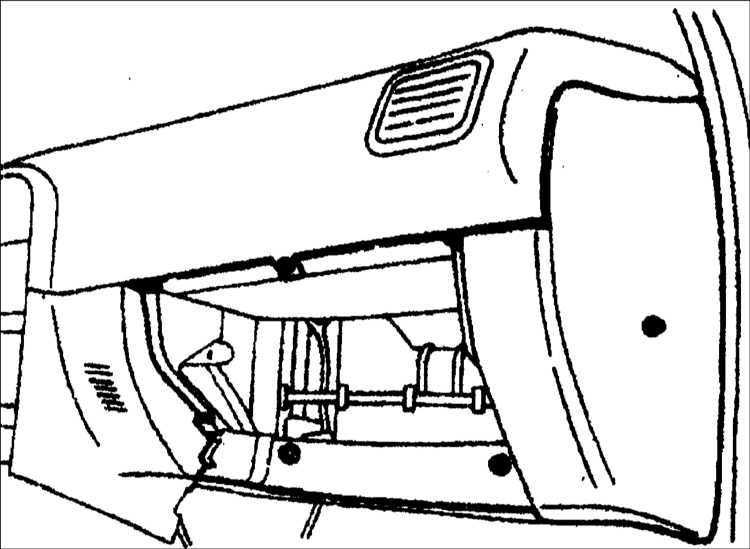

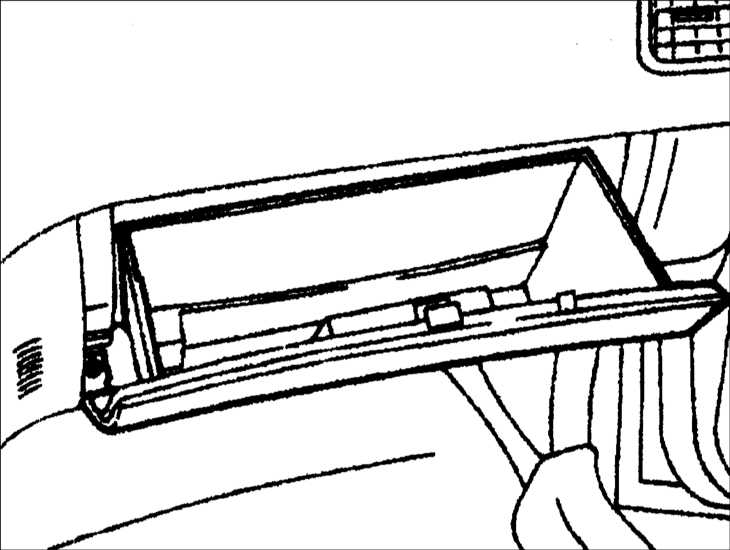

	19. Выверните два винта и снимите вещевой ящик.

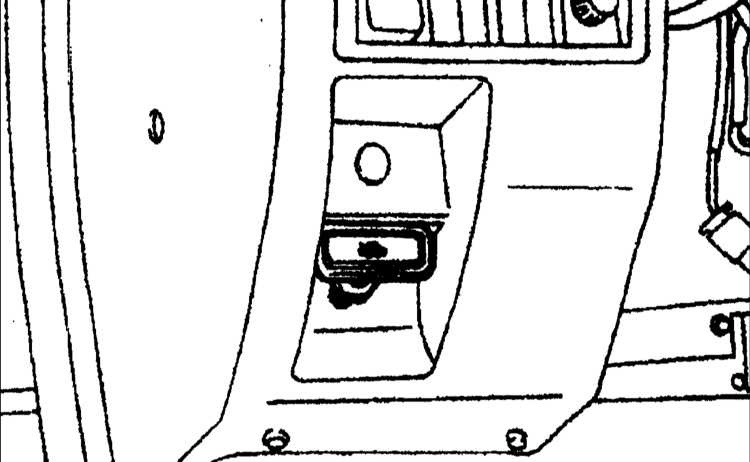

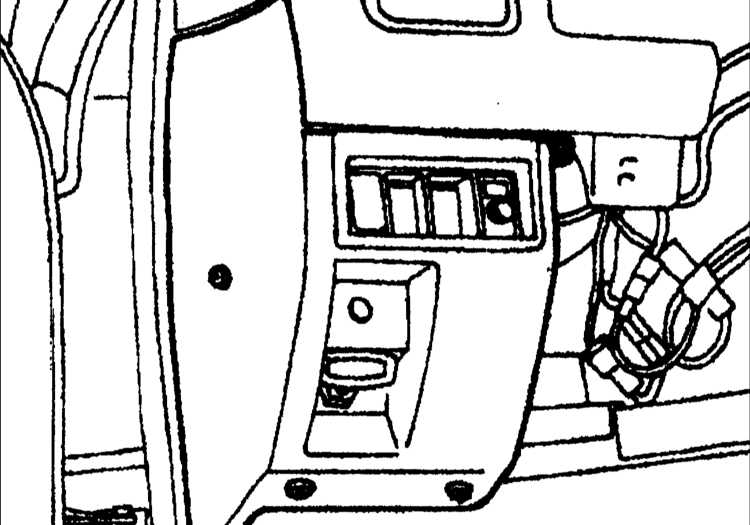

	20. Выверните четыре крепежных элемента и снимите нижнюю крышку приборной панели.
	21. Снимите блок воздушной подушки пассажира.

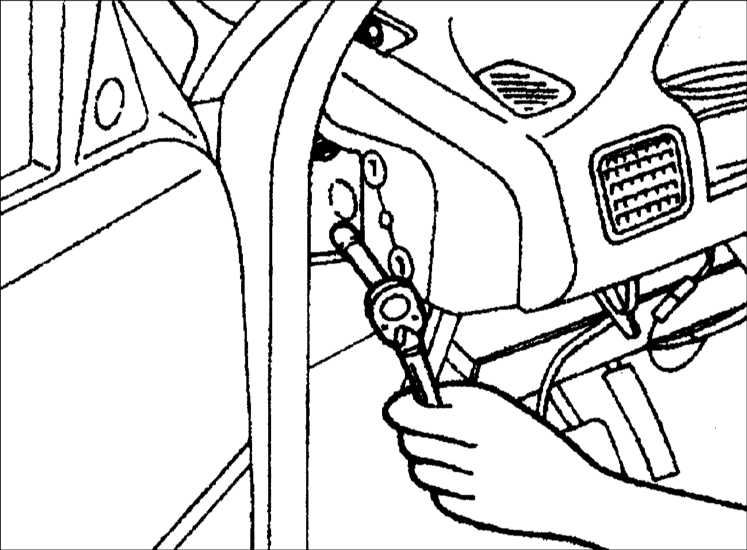

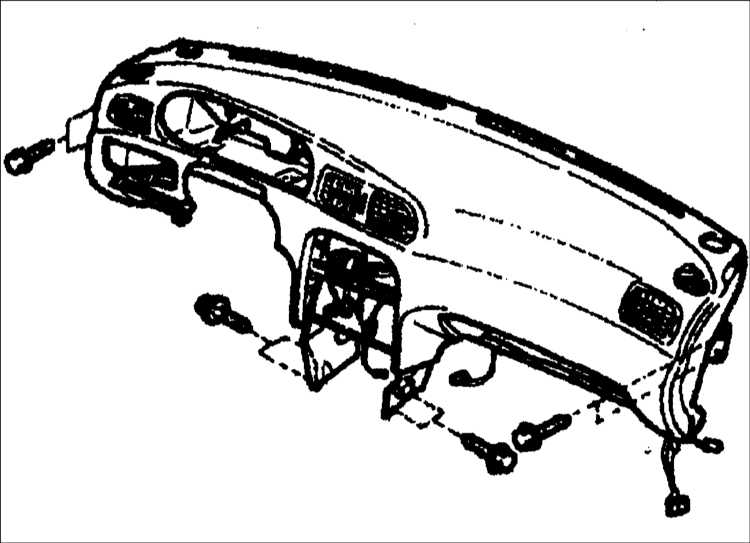

22. Выверните болты крепления панели приборов.
	23. Выверните шесть болтов крепления панели приборов (по два с левой и с правой сторон).

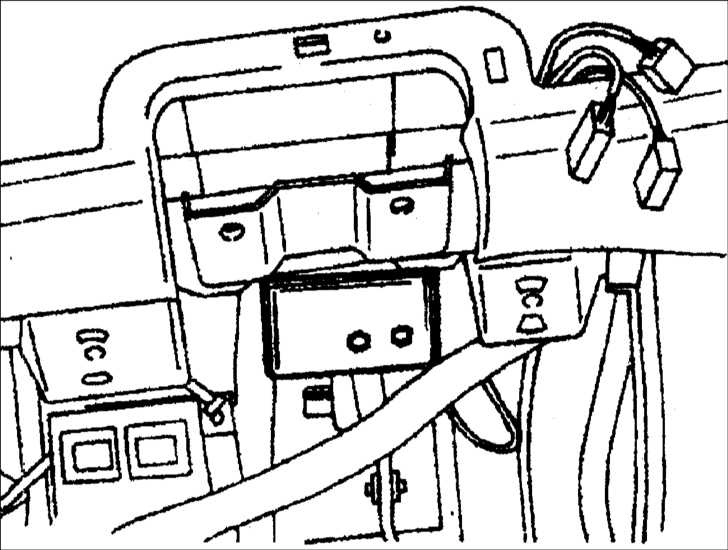

	24. Выверните четыре болта крепления центрального кронштейна приборного щитка (по два с левой и с правой сторон).
25. Снимите кронштейн

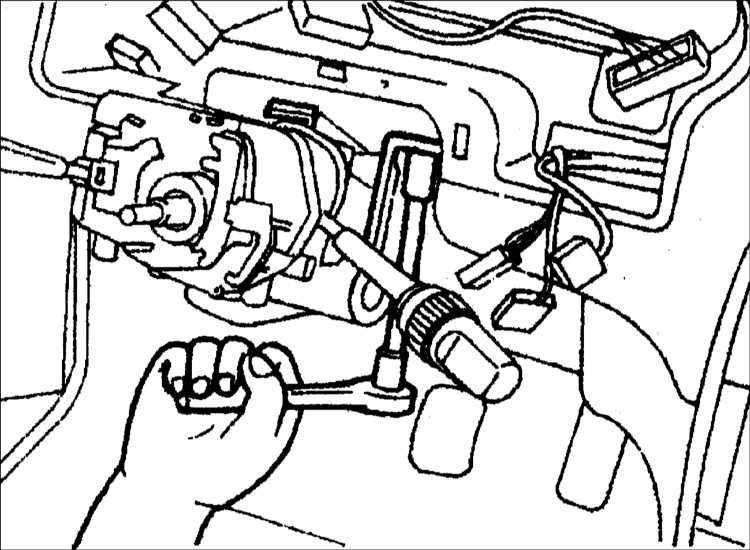

	26. Выверните два болта крепления рулевой колонки.

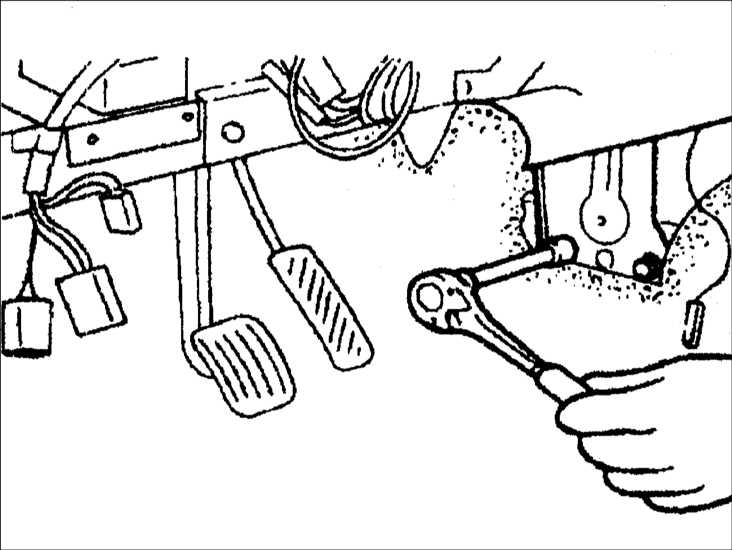

	27. Выверните два болта крепления панели приборов.
28. Снимите соединение между приборной панелью и кузовом.
	29. Снимите панель приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка панели приборов проводится в последовательности, обратной снятию.
