Киа Кларус. Нижний рычаг передней подвески

15.6. Нижний рычаг передней подвески

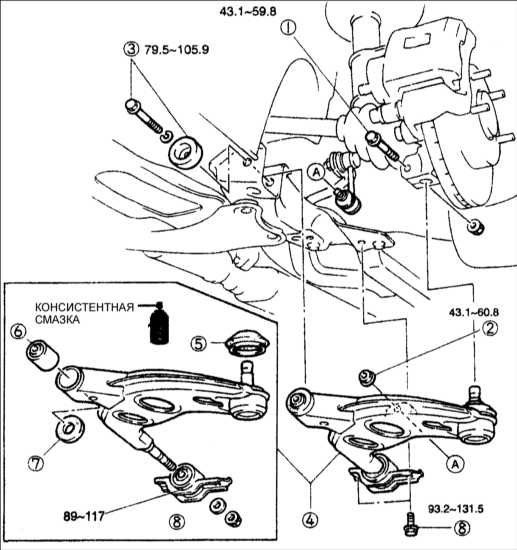

ОБЩИЕ СВЕДЕНИЯ

1 – болт (шаровой шарнир нижнего рычага);
2 – гайка (тяга стабилизатора);
3 – болт и динамический демпфер;
4 – нижний рычаг;

5 – пылезащитный колпачок;
6 – втулка нижнего рычага (передняя);
7 – ограничитель;
8 – втулка нижнего рычага (задняя).

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите домкратом переднюю часть автомобиля и установите ее на надежные опоры.
2. Снимите колеса и нижнюю крышку.
3. Снимите составные элементы в последовательности, показанной на рисунке, с учетом следующего.

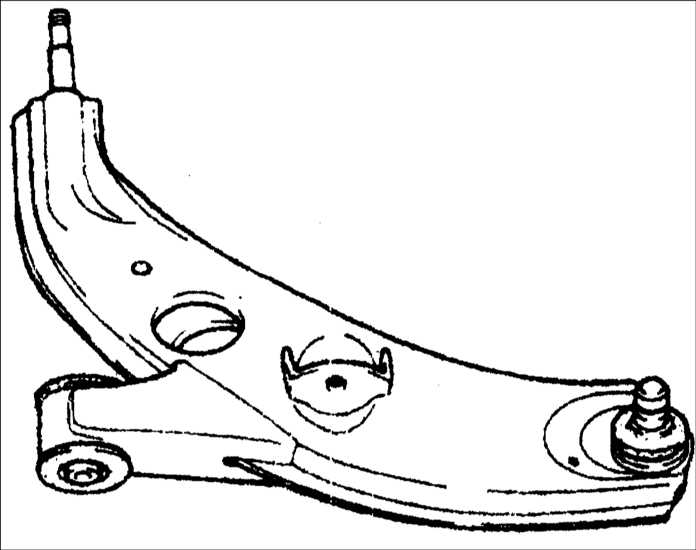

4. Срежьте резину с передней втулки нижнего рычага.

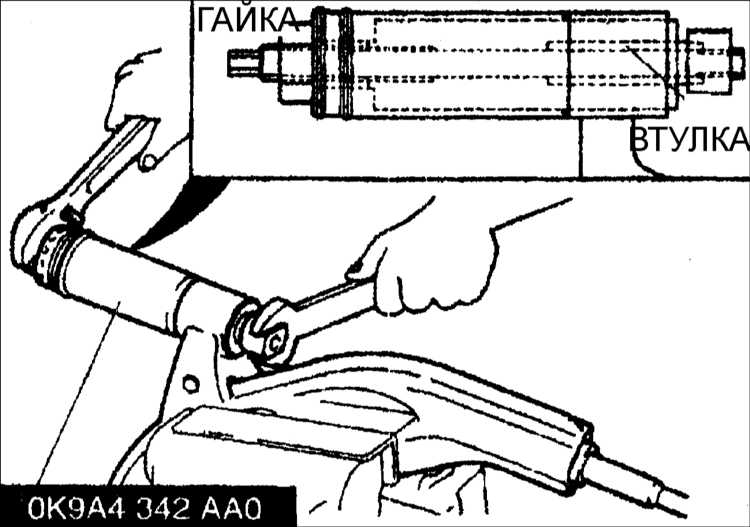

	5. Специальным приспособлением зажмите нижний рычаг и снимите втулку.
	6. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их. Нижний рычаг – на наличие повреждений и трещин.
Втулку – на наличие деформации и износа. Пылезащитный колпачок – на наличие повреждения. Шаровой шарнир – на наличие износа и повреждений.
Предупреждение шарового шарнира замените и узел нижнего рычага.

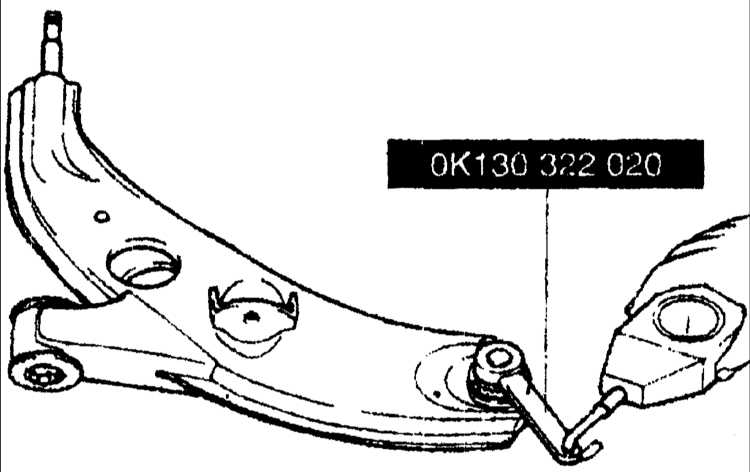

	7. Прикрепите к пальцу шарового шарнира нижнего рычага специальное приспособление и измерьте нагрузку при помощи пружинного динамометра.
Предупреждение покачайте палец шарового шарнира и измерьте нагрузку. Нагрузка на шаровой шарнир: 0,98–4,9 Н•м
8. Установку проводите в последовательности, обратной показанной на рисунке, с учетом следующего.
	9. Установите новую втулку нижнего рычага, а затем специальным приспособлением введите ее в нижний рычаг.
10. Установите колеса. Момент затяжки: 88–118 Н•м
Предупреждение нижнего рычага не до конца, опустите автомобиль и окончательно затяните все болты и гайки требуемыми моментами (в ненагруженном состоянии).
