9.17. Выбор регулировочных прокладок

ОБЩИЕ СВЕДЕНИЯ

Отрегулируйте предварительный натяг подшипников и выберите регулировочные прокладки следующим образом.

Первичный вал

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите первичный вал в картер сцепления.
	2. Установите картер коробки передач на картер сцепления и затяните болты требуемым моментом. Момент затяжки: 37,28–51,99 Н•м

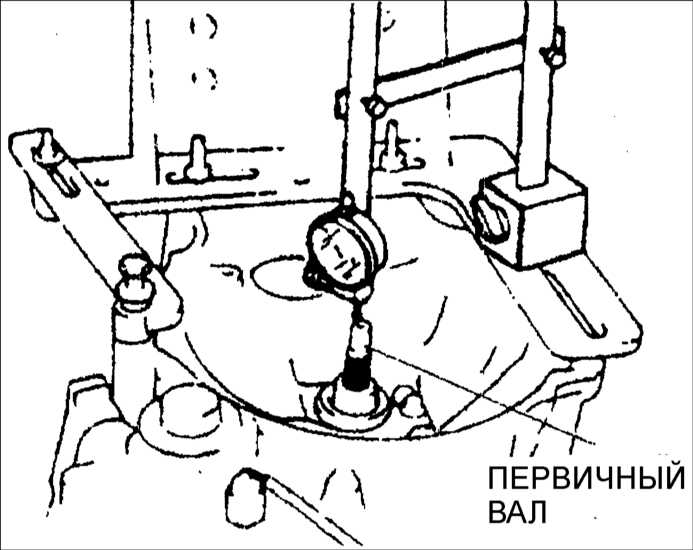

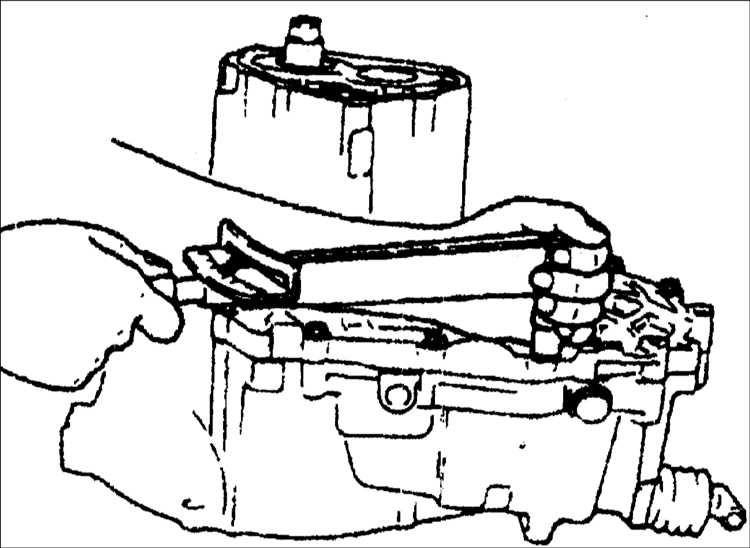

	3. Установите измерительный наконечник индикатора часового типа в торец первичного вала и измерьте осевой люфт первичного вала. Осевой люфт: 0,05 мм
4. Выберите самую близкую по толщине регулировочную прокладку из следующего ряда: 0,3, 0,4, 0,5 мм

Вторичный вал

ПОРЯДОК ВЫПОЛНЕНИЯ

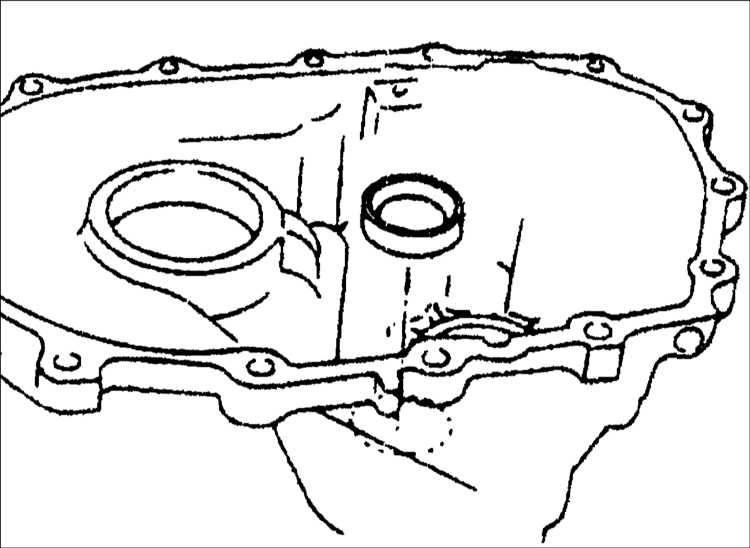

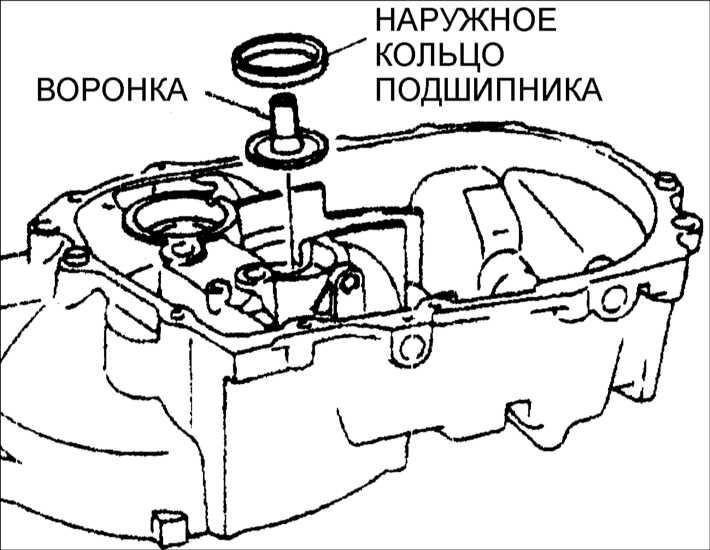

1. Установите воронку и наружное кольцо подшипника в картер сцепления.
	2. Установите вторичный вал в картер сцепления.
3. Установите наружное кольцо подшипника вторичного вала в картер сцепления.

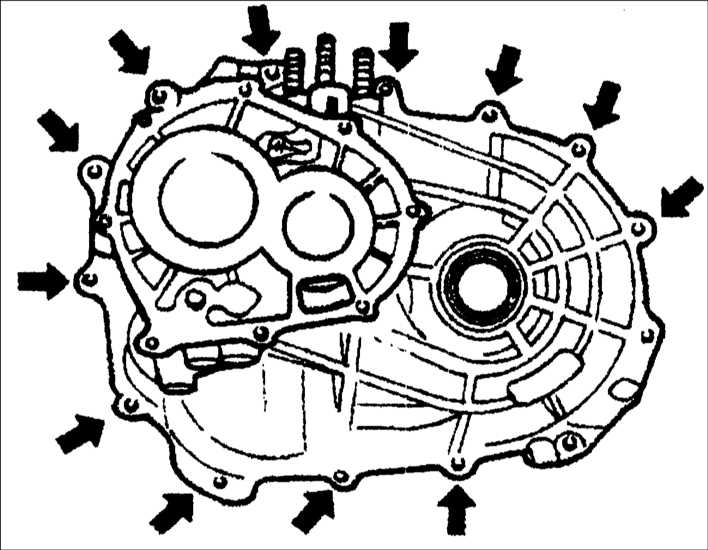

	4. Установите картер коробки передач на картер сцепления и затяните болты требуемым моментом. Момент затяжки: 37,28–51,99 Н•м

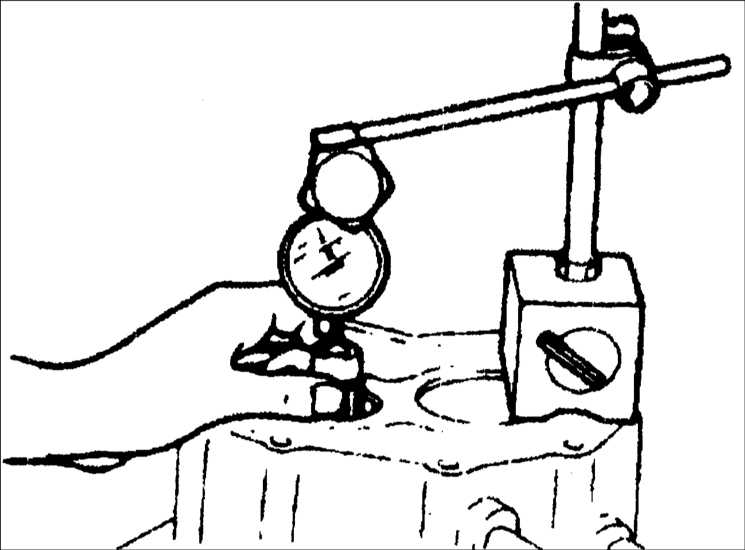

	5. Установите измерительный наконечник индикатора часового типа в торец вторичного вала и измерьте осевой люфт вторичного вала. Осевой люфт: 0,03–0,08 мм
6. Выберите прокладку следующим образом. а) Добавьте 0,03 мм к измеренному люфту. b) Добавьте 0,08 мм к измеренному люфту. с) Выберите самую толстую прокладку в диапазоне между (a) и (b). Пример: 0,22 мм 0,22 + 0,03 = 0,25 мм 0,22 + 0,08 = 0,30 мм Диапазон: 0,25–0,30 мм Выбираем: 0,30 мм Толщина регулировочных прокладок, мм – 0,20, 0,25, 0,30, 0,35, 0,40, 0,45, 0,50, 0,70

Дифференциал

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите наружное кольцо подшипника в картер сцепления.

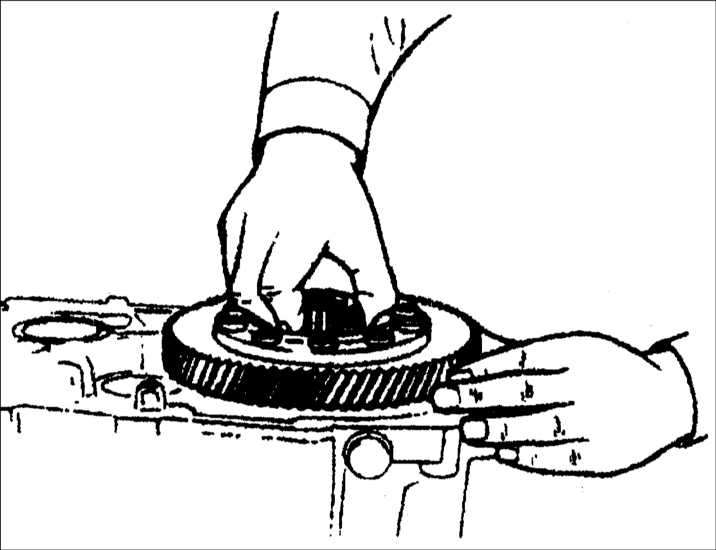

	2. Установите дифференциал в картер сцепления.

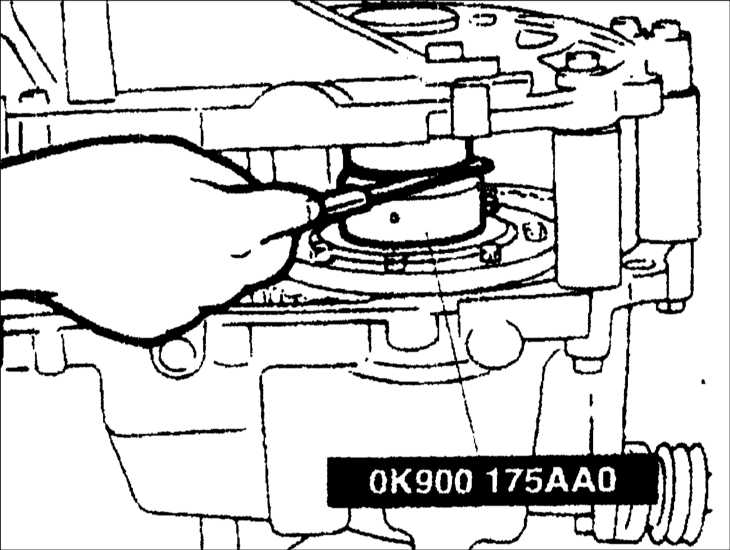

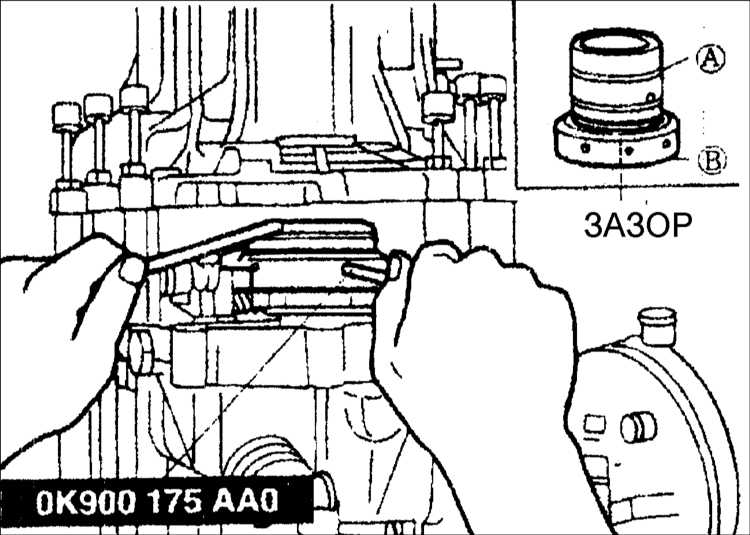

	Предупреждение и B, пока промежуток, показанный справа на рисунке, не будет устранен.
3. Установите наружное кольцо подшипника на специальное приспособление OK900 175 AA0.

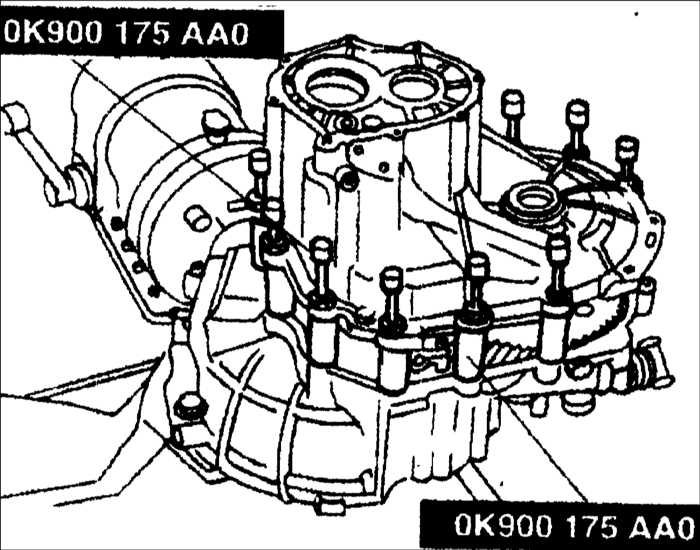

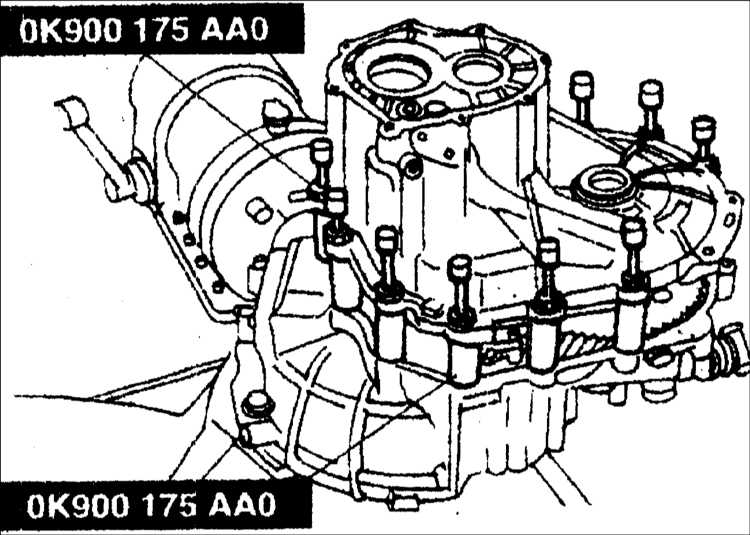

	4. Установите приспособления OK900 175 AA0 (распорные втулки) в местах, показанных на рисунке.
	5. Затяните приспособления OK900 175 AA0 (болты) требуемыми моментами затяжки. Момент затяжки: 37,28–51,99 Н•м
Предупреждение так, чтобы приспособления OK900 175 AA0 не могли перемещаться.

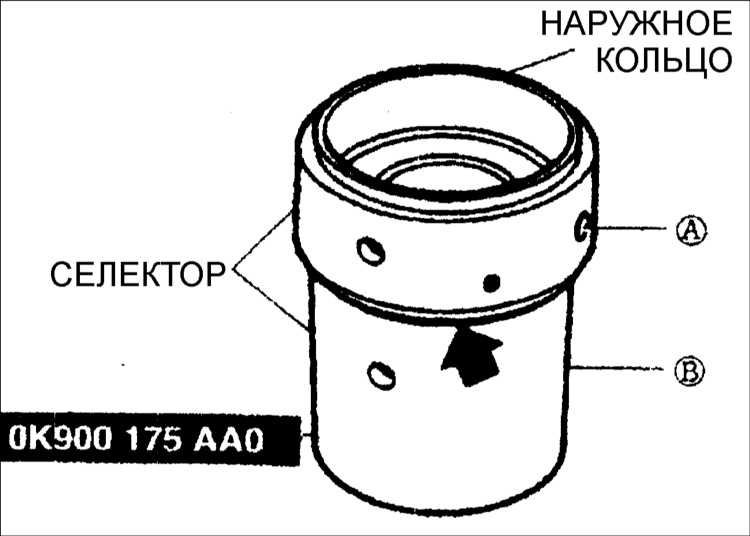

6. Установите стальные прутки в отверстия А и В селектора и проверните селектор для увеличения зазора.
	7. Поверните селектор в обратном направлении до устранения зазора.

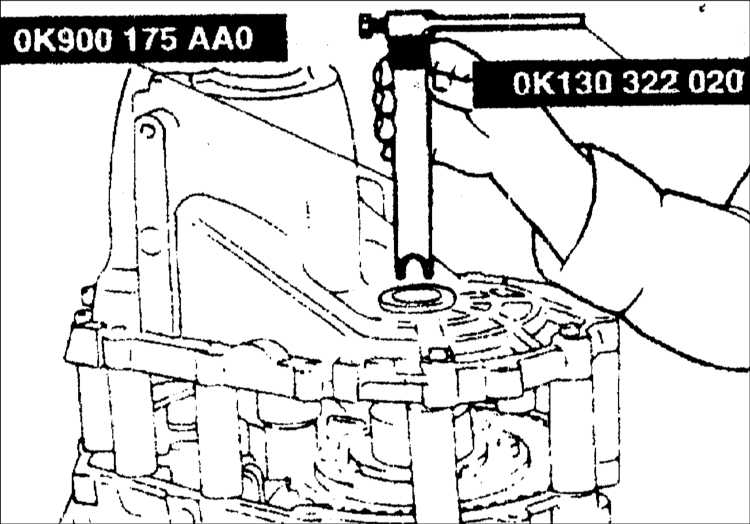

	8. Через картер коробки передач установите приспособления OK900 175 AA0/ OK130 322 020 на сателлит дифференциала.

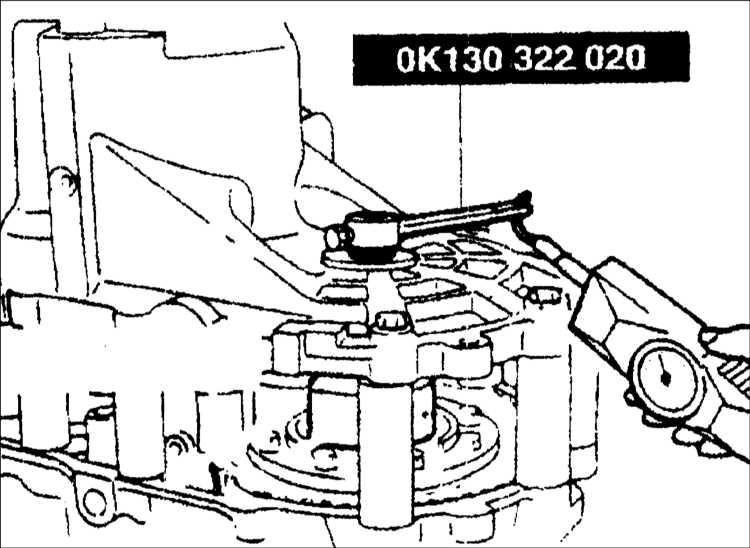

	9. Поверните приспособление OK130 322 020 пружинными весами. Поворачивая стальными прутками приспособление, добейтесь требуемой предварительной нагрузки. Предварительная нагрузка: 1,37–1,96 Н•м Показание пружинных весов: 1,4–2,0 кг
10. Снимите приспособление OK130 322 020.
	11. Измерьте зазор в приспособлении OK900 175 AA0.
12. Выберите регулировочную прокладку, толщина которой является наиболее близкой наибольшему измеренному зазору. Толщина регулировочных прокладок, мм – 0,1, 0,2, 0,25, 0,30, 0,35, 0,40, 0,45, 0,50, 0,55, 0,60, 0,65, 0,70, 0,75, 0,80, 0,85, 0,90
13. Снимите приспособления OK900 175 AA0.
	14. Снимите картер коробки передач и приспособления OK900 175 AA0.
15. Снимите наружное кольцо подшипника из приспособления OK900 175 AA0.

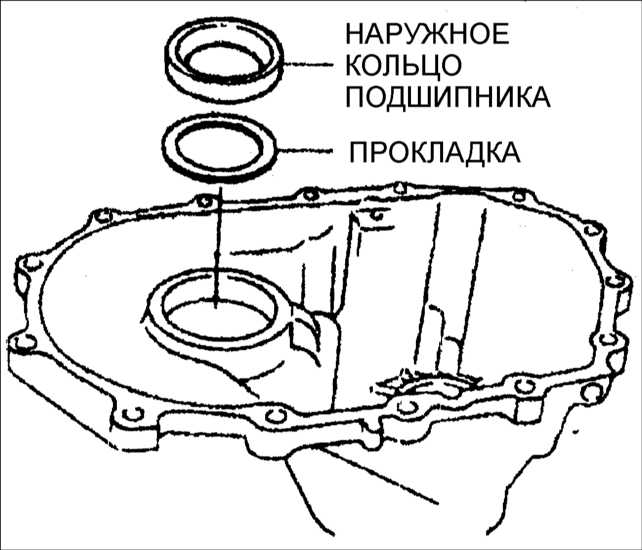

	16. Установите регулировочную прокладку выбранной толщины и наружное кольцо подшипника в картер коробки передач.
