Киа Кларус. Снятие и установка с двигателя вспомогательных элементов

2.13. Снятие и установка с двигателя вспомогательных элементов

ОБЩИЕ СВЕДЕНИЯ

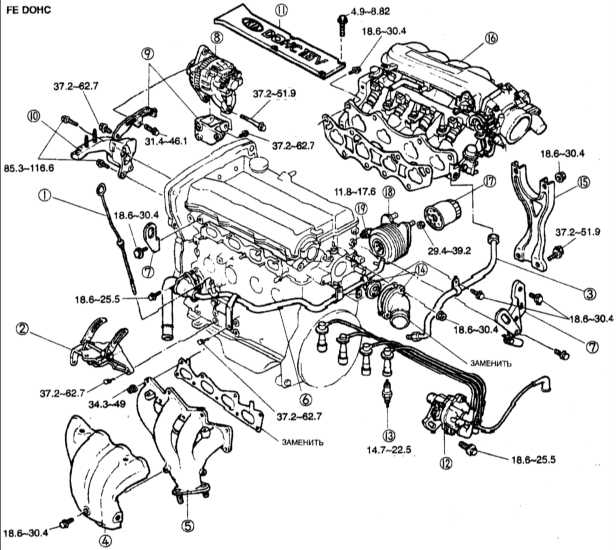

Последовательность снятия с двигателя FE DOHC вспомогательных элементов

1 – масляный щуп;
2 – кронштейн масляного насоса усилителя рулевого управления;
3 – труба EGR;
4 – термозащитный экран выпускного коллектора;
5 – выпускной коллектор;
6 – трубка подачи охлаждающей жидкости и перепускная трубка;
7 – серьга для подъема двигателя;
8 – генератор;
9 – планка и кронштейн генератора;

10 – установочная консоль двигателя;
11 – центральная крышка;
12 – распределитель зажигания и высоковольтные провода;
13 – свечи зажигания;
14 – термостат и крышка термостата;
15 – кронштейн впускного коллектора;
16 – впускной коллектор;
17 – масляный фильтр;
18 – масляный радиатор;
19 – датчик давления масла.

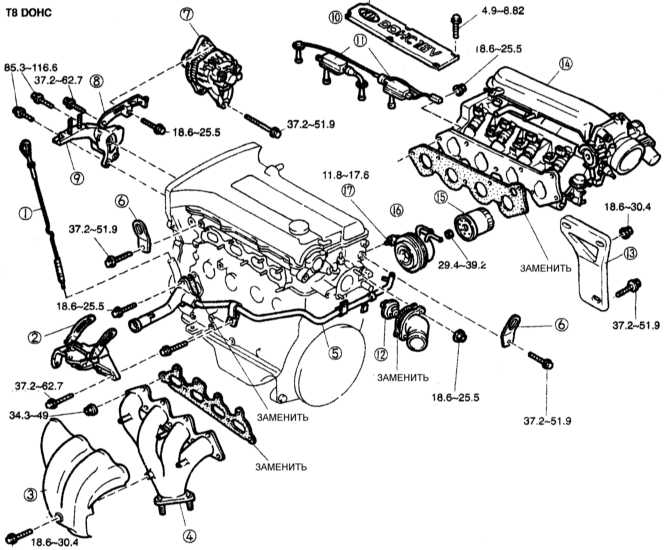

Последовательность снятия с двигателя T8 DOHC вспомогательных элементов

1 – масляный щуп;
2 – кронштейн масляного насоса усилителя рулевого управления;
3 – термозащитный экран выпускного коллектора;
4 – выпускной коллектор;
5 – трубка подачи охлаждающей жидкости и перепускная трубка;
6 – серьга для подъема двигателя;
7 – генератор;
8 – планка и кронштейн генератора;

9 – установочная консоль двигателя;
10 – центральная крышка;
11 – распределитель зажигания и высоковольтные провода;
12 – термостат и крышка термостата;
13 – кронштейн впускного коллектора;
14 – впускной коллектор;
15 – масляный фильтр;
16 – масляный радиатор;
17 – датчик давления масла.

Двигатель FE DOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с двигателя FE DOHC следующие вспомогательные элементы: – масляный щуп; – кронштейн масляного насоса усилителя рулевого управления; – трубу EGR; – термозащитный экран выпускного коллектора; – выпускной коллектор; – трубку подачи охлаждающей жидкости и перепускную трубку; – серьгу для подъема двигателя; – генератор; – планку и кронштейн генератора; – установочную консоль двигателя; – центральную крышку; – распределитель зажигания и высоковольтные провода; – свечи зажигания; – термостат и крышку термостата; – кронштейн впускного коллектора; – впускной коллектор; – масляный фильтр; – масляный радиатор; – датчик давления масла.
Двигатель Т8 DOHC
2. Снимите с двигателя Т8 DOHC следующие вспомогательные элементы: – масляный щуп; – кронштейн масляного насоса усилителя рулевого управления; – термозащитный экран выпускного коллектора; – выпускной коллектор; – трубку подачи охлаждающей жидкости и перепускную трубку; – серьгу для подъема двигателя; – генератор; – планку и кронштейн генератора; – установочную консоль двигателя; – центральную крышку; – распределитель зажигания и высоковольтные провода; – термостат и крышку термостата; – кронштейн впускного коллектора; – впускной коллектор; – масляный фильтр; – масляный радиатор; – датчик давления масла.
3. Промаркируйте все сопрягаемые детали (поршни, поршневые кольца, шатуны и клапанные пружины), чтобы их можно было снова вставить в тот же цилиндр, в котором они работали до разборки.
4. Очистите все детали паром и удалите оставшуюся на них влагу струей сжатого воздуха.
Предупреждение следует уделять особое внимание всем деталям и системам, чтобы понять и запомнить порядок их сборки. все обнаруженные дефекты, износы или поломки.

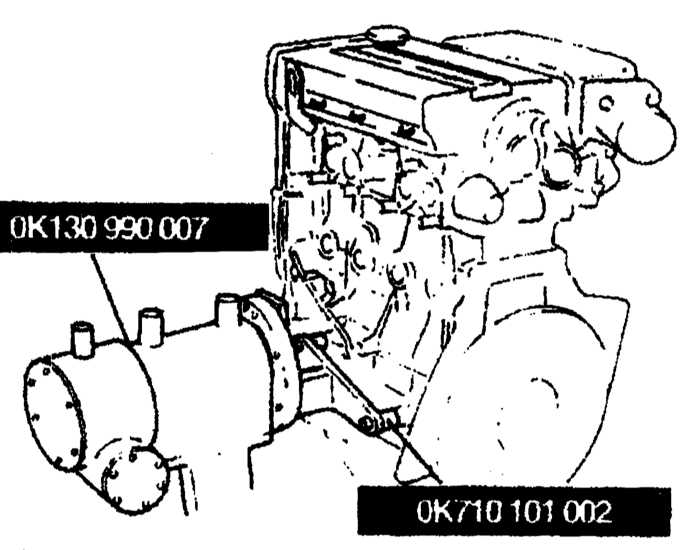

	5. После снятия выпускного коллектора, закрепите двигатель на специальном стенде.
6. Установка на двигатель вспомогательных элементов производится в последовательности, обратной снятию.
