Панель управления системой кондиционирования воздуха - Kia Rio 2000+ года

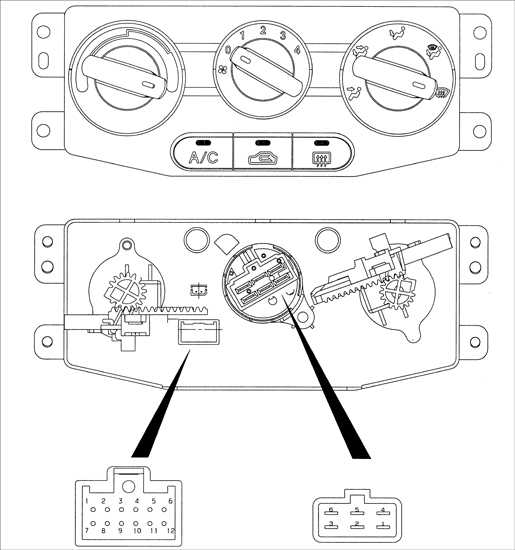

Панель управления системой кондиционирования воздуха
|
|
Назначение контактов разъема панели управления системой кондиционирования воздуха
|
|
|
Разъем
|
Контакт
|
Назначение
|
|
Главный разъем
|
1
|
ILL(+) |
|
2
|
ILL(–) | |
|
3
|
"масса" | |
|
4
|
зажигание | |
|
5
|
свежий воздух | |
|
6
|
режим рециркуляции | |
|
7
|
вентилятор | |
|
8
|
A/C | |
|
9
|
A/C выбор | |
|
10
|
задний обогрев | |
|
11
|
индикатор заднего обогрева | |
|
12
|
В+ | |
|

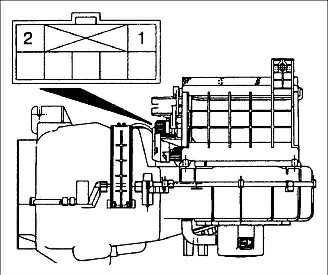

Разъем вентилятора |
1
|
низкая частота вращения |
|
2
|
средняя частота вращения | |
|
3
|
высокая частота вращения | |
|
4
|
"масса" | |
|
5
|
управление | |
|
6
|
средняя высокая частота вращения |
