Рулевое управление без гидравлического усилителя - Kia Rio 2000+ года
Рулевое управление без гидравлического усилителя
|
|

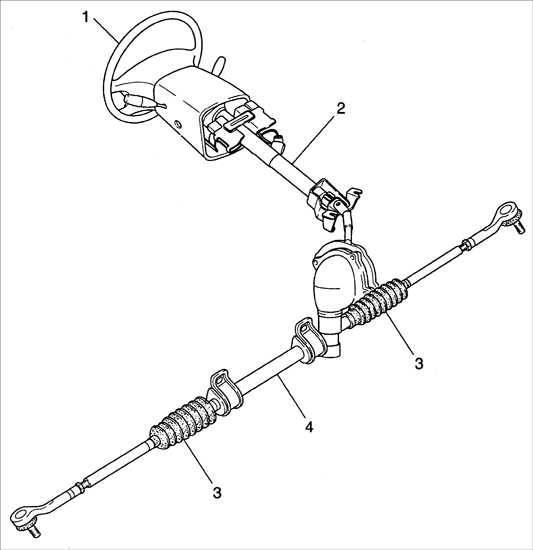

| 1
– рулевое колесо; 2 – рулевая колонка; |
3 – защитные чехлы; 4 – рулевая передача. |
Рулевое управление состоит из рулевого колеса, рулевой колонки, рулевой
зубчатой реечной передачи и рулевых тяг. Рулевое колесо закреплено на
валу рулевой колонки и передает усилие на зубчатую реечную передачу.
С каждой стороны зубчатая рейка рулевой передачи соединена шаровым
шарниром с поперечной рулевой тягой. Рулевые тяги передают усилие через
рулевые наконечники и поворотные кулаки на передние колеса. Такая
конструкция рулевого управления имеет легкий ход при отсутствии люфта
при повороте рулевого колеса от упора до упора.
Герметизация рулевой передачи от попадания воды и инородного материала
осуществляется резиновыми защитными чехлами, уплотняющими внутренние
концы рулевых тяг и картер передачи и третьим чехлом, уплотняющим вал,
шестерню и промежуточный вал рулевой колонки.
Для замены смазки рулевой передачи ее необходимо снять с автомобиля и
разобрать.
