Датчик положения дроссельной заслонки двигателей А3Е, А5D
- Kia Rio 2000+ года
Проверка сопротивления
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
разъем от датчика положения дроссельной
заслонки.
2.Подсоедините
омметр между контактами 1 и 2 разъема.

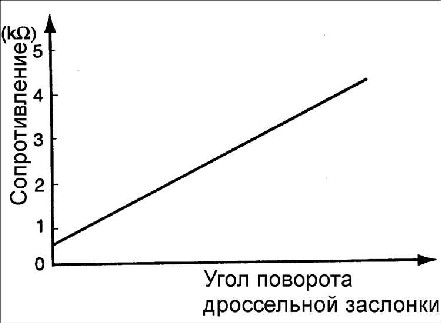

3.Проверьте,
что сопротивление датчика увеличивается
пропорционально углу поворота дроссельной
заслонки.
Сопротивление:
1,6–2,4 кОм при закрытой дроссельной заслонке
4.Если
сопротивление датчика отличается от требуемых
значений, замените его.
5.Подсоедините
к датчику разъем.
Проверка напряжения
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Проверьте,
что дроссельная заслонка полностью закрыта.
2.Включите
зажигание, не пуская двигатель.

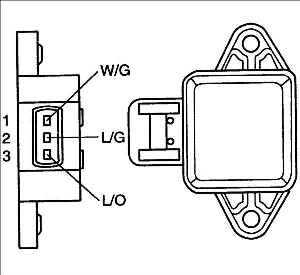

3.Подсоедините
вольтметр к контактам 2 (провод L/ G – светлый/
зеленый) и 1 (провод W/ G – белый/ зеленый)
разъема датчика положения дроссельной заслонки.
Вольтметр должен показывать напряжение 5 В.
4.Подсоедините
вольтметр к контактам 3 (провод L/ O – светлый/
оранжевый) и 1 (провод W/ G – белый/ зеленый)
разъема датчика положения дроссельной заслонки.

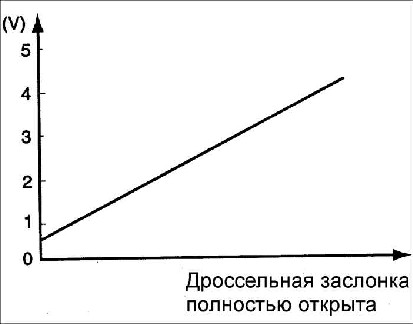

5.Измерьте
напряжение при полностью открытом и полностью
закрытом положении дроссельной заслонки.
Напряжение при
полностью закрытой дроссельной заслонке: 0,2–0,8
В
Напряжение при полностью открытой дроссельной
заслонке: 4,0–4,8 В
6.Если
напряжение отличается от требуемых значений,
замените датчик положения дроссельной заслонки.
