Система отопления и вентиляции - Kia Rio 2000+ года

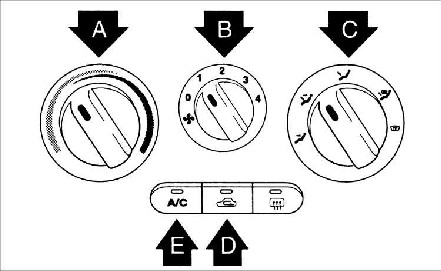

Панель системы отопления и вентиляции

1.46 Система отопления и вентиляции Kia Rio



А – регулятор температуры воздуха;
В – регулятор частоты вращения вентилятора;
С – регулятор распределения воздуха;		 D – кнопка управления потоками воздуха;
Е – кнопка кондиционирования воздуха

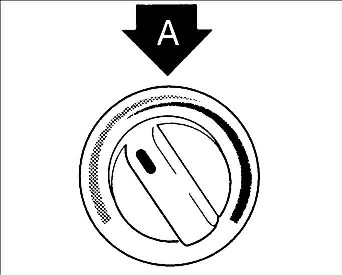

Регулятор температуры

1.46 Система отопления и вентиляции Kia Rio



Регулятор температуры позволит изменить температуру воздуха, поступающего из системы вентиляции.

Чтобы изменить температуру воздуха в салоне, поверните ручку регулятора по часовой стрелке для подачи тёплого и горячего воздуха, и против часовой стрелки для подачи холодного воздуха.

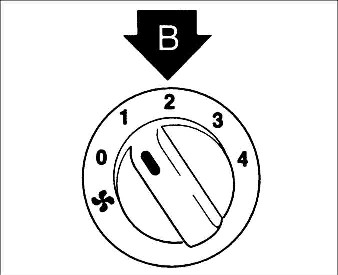

Регулятор частоты вращения вентилятора

>Вентилятор имеет четыре скорости подачи воздуха. Большее число регулятора означает подачу большего количества воздуха в автомобиль. Для включения вентилятора необходимо включить зажигание.

1.46 Система отопления и вентиляции Kia Rio


 0 – вентилятор выключен;
1 – низкая скорость;
2 – средняя скорость;
3 – высокая скорость;
4 – максимальная скорость

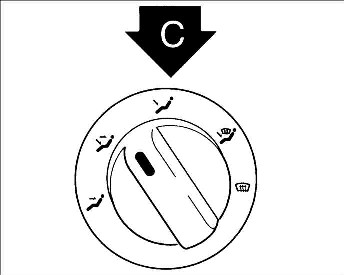

Регулятор распределения воздуха



1.46 Система отопления и вентиляции Kia Rio

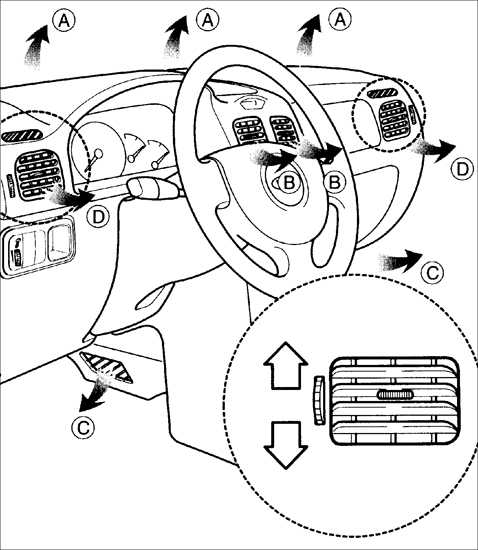

 Регулятор распределения воздуха служит для управления потоком воздуха в системе вентиляции.





1.46 Система отопления и вентиляции Kia Rio

Поток воздуха выходит из вентиляционной решетки D при любом режиме. Вентиляционные заслонки можно закрыть с помощью ручки блокировки воздушного потока.

Лицевая позиция

1.46 Система отопления и вентиляции Kia Rio

Воздушный поток направлен на верхнюю часть тела и лицо.

Каждая вентиляционная решетка выхода воздуха также может регулироваться отдельно (вентиляционные решетки: В, D).

Подача воздуха к лицу и полу



1.46 Система отопления и вентиляции Kia Rio
 Воздух подаётся по направлению к лицу и полу. Подаваемый к полу воздух теплее воздуха, подаваемого к лицу (кроме случаев установки экстремально низкой температуры) (вентиляционные решетки: В, С, D).

Подача воздуха к полу

1.46 Система отопления и вентиляции Kia Rio
 Больше воздуха подаётся по направлению к полу, а небольшое количество к ветровому стеклу и отверстиям для обогрева боковых стёкол (вентиляционные решетки: С, D).

Позиция подогрева пола Floor-Defrost

1.46 Система отопления и вентиляции Kia Rio
 Преобладающая часть воздушного потока направлена над поверхностью пола и областью ветрового стекла с тем, что меньшая часть потока выходит через боковые вентиляционные решетки подогрева стекол (вентиляционные решетки: А, С, D). Если выбирается позиция подогрева пола (floor-defrost), то кондиционирование воздуха включается автоматически в режиме подачи внешнего (свежего) воздуха.

Позиция подогрева – Defrost

1.46 Система отопления и вентиляции Kia Rio

Преобладающая часть воздушного потока направлена на область ветрового стекла с тем, что меньшая часть потока выходит через боковые вентиляционные решетки подогрева стекол (вентиляционные решетки: А, D).

Если выбирается позиция подогрева (defrost), то кондиционирование воздуха включается автоматически в режиме подачи внешнего (свежего) воздуха.

Кнопка управления потоком воздуха

1.46 Система отопления и вентиляции Kia Rio
 Позиция рециркуляции воздуха.

Практически весь приток наружного воздуха в автомобиль перекрыт и происходит рециркуляция воздуха, находящегося в салоне автомобиля.

Этот режим может быть временно использован для достижения максимальной эффективности отопления или охлаждения (при комплектации автомобиля кондиционером) и нежелательном попадании в автомобиль наружного воздуха.

Предупреждение

 Постоянная работа системы вентиляции и отопления в режиме рециркуляции может повысить влажность в салоне автомобиля, что может привести к запотеванию стёкол и снижению видимости.

 Не следует спать в автомобиле при включенной системе кондиционирования воздуха. В противном случае это чревато тяжелыми последствиями для пассажиров вплоть до смертельного исхода вследствие уменьшения содержания кислорода и понижения температуры тела.

Режим подачи наружного (свежего) воздуха


1.46 Система отопления и вентиляции Kia Rio




В салон автомобиля поступает воздух снаружи. Этот режим используется для нормальной вентиляции и отопления.

Необходимо, чтобы при каждом пуске двигателя система управления воздушным потоком была установлена на позицию подачи внешнею (свежего) воздуха. Если необходимо установить позицию рециркуляции воздуха, нажмите на соответствующую кнопку.

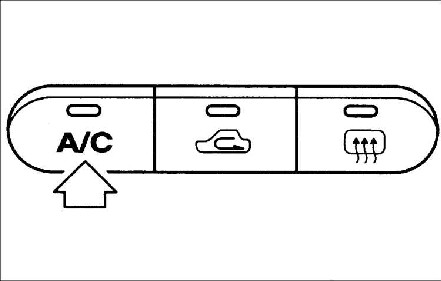

Кнопка кондиционирования воздуха

1.46 Система отопления и вентиляции Kia Rio


 Нажмите на кнопку А/С (кондиционирование воздуха) для включения режима кондиционирования воздуха. При включенном положении регулятора вентилятора активируется световой индикатор на кнопке. Для выключения режима кондиционирования воздуха следует снова нажать на кнопку А/С.
