КАЗ-608, КАЗ-606А. Центробежный регулятор зажигания
Предназначен для автоматического изменения угла
опережения зажигания в зависимости от скорости
вращения коленчатого вала двигателя.
Схема работы центробежного регулятора показана на рис. 157. Кулачковый
валик 1, на который надет ротор, связан с валиком 4
прерывателя-распределителя через центробежный регулятор. Закрепленная на
кулачковом валике 1 пластина 3 имеет два окна, в которые входят штифты 5
грузиков 8; грузики надеты на оси 2,
закрепленные на пластине 7 валика 4, и соединены
между собой двумя пружинами 6.
При увеличении скорости вращения валика 4 прерывателя-распределителя
грузики под влиянием центробежной силы расходятся, преодолевая усилие
пружин, и поворачивают кулачковый валик в сторону его вращения.
Благодаря этому выступ кулачка раньше набегает на рычажок подвижного
контакта, размыкание первичной цепи происходит раньше, т. е. угол
опережения увеличивается.

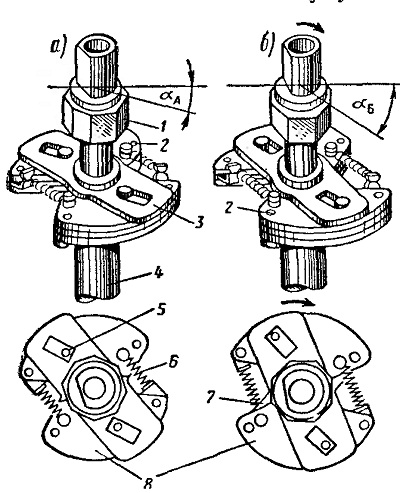

Рис. 157. Схема работы центробежного регулятора: а — малые обороты двигателя; б — большие обороты двигателя
