КАЗ-608. Вентилятор двигателя

КАЗ-608. Вентилятор двигателя

Вентилятор — осевой, шестилопастный. Штампованные лопасти вентилятора соединены со ступицей вентилятора заклепками. Для повышения эффективности охлаждения вентилятор заключен в направляющий кожух, установленный на рамке радиатора. Кожух повышает производительность вентилятора, увеличивая скорость прохождения воздуха через радиатор.

Привод вентилятора осуществляется двумя ремнями от шкива 1 коленчатого вала двигателя (рис. 47). Ремень 10 одновременно охватывает шкив 1 коленчатого вала, шкив 6 вентилятора и шкив 3 генератора. Ремень 9 охватывает шкив коленчатого вала, шкив вентилятора и шкив 7 насоса гидроусилителя рулевого управления. От третьего ручья шкива вентилятора ремнем 5 осуществляется привод компрессора.

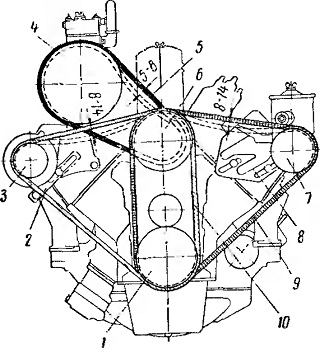

Рис. 47. Схема установки ременного привода навесных агрегатов двигателя КАЗ-608:
1 — шкив коленчатого вала; 2 — планка крепления генератора; 3—шкив генератора; 4 — шкив компрессора; 5, 9 и 10 — ремни; 6 — шкив водяного насоса и вентилятора; 7 —шкив насоса гидроусилителя рулевого управления: 8 -— кронштейн насоса
