Камаз -5320, -53212, -5410, -54112, -5511, -55102. Рулевое управление: Техническое описание и ТО (1988 год)

Техническое описание
Рулевое управление автомобиля (рис. 190) снабжено гидроусилителем 12, объединенный в одном агрегате с рулевым механизмом, клапаном 1 управления гидроусилителем и угловым редуктором 13.

Гидроусилитель рулевого управления уменьшает усилие, которое необходимо приложить к рулевому колесу для поворота передних колес, смягчает удары, передающиеся от неровностей дороги, а также повышает безопасность движения, позволяя сохранить контроль за направлением движения автомобиля в случае разрыва шины переднего колеса.

Колонка рулевого управления (рис. 191) прикреплена в верхней части к кронштейну, установленному на внутренней панели кабины, в нижней части—к фланцу на полу кабины. Колонка соединена с рулевым механизмом карданным валом.

Вал 1 колонки вращается в двух шарикоподшипниках 4. Осевой зазор в подшипниках регулируется гайкой 8.

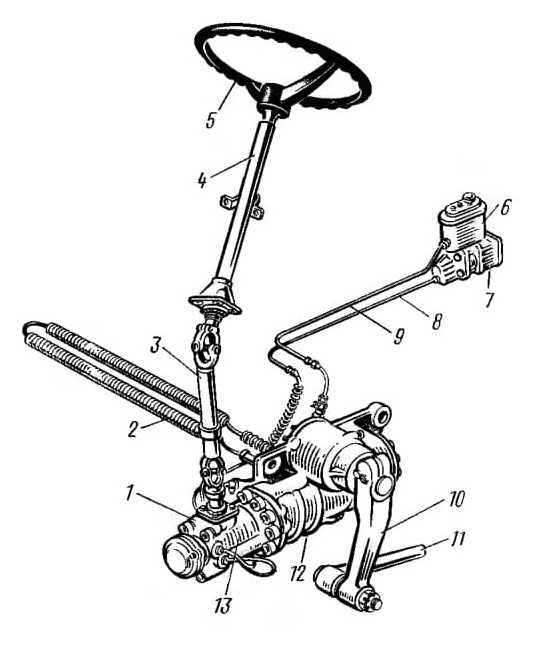

Рис. 190. Рулевое управление: 1—клапан управления гидроусилителем; 2—радиатор; 3—карданный вал; 4—колонка; 5—рулевое колесо; 6—бачок гидросистемы; 7—насос гидроусилителя; 8—трубопровод высокого давления; 9—трубопровод низкого давления; 10—сошка;
II—продольная тяга; 12—гидроусилитель с рулевым механизмом; 13—угловой редуктор

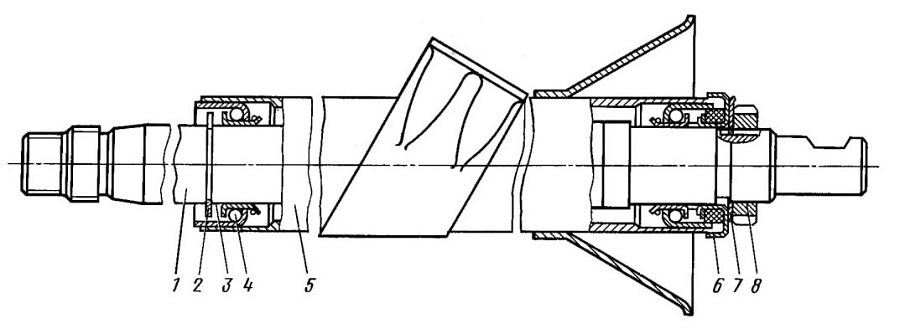

Рис. 191. Колонка рулевого управления: 1—вал колонки; 2—упорное кольцо; 3—стопорное кольцо; 4—шарикоподшипник; 5—труба колонки;
6—обойма с уплотнением; 7—стопорная шайба; 8—гайка крепления подшипников

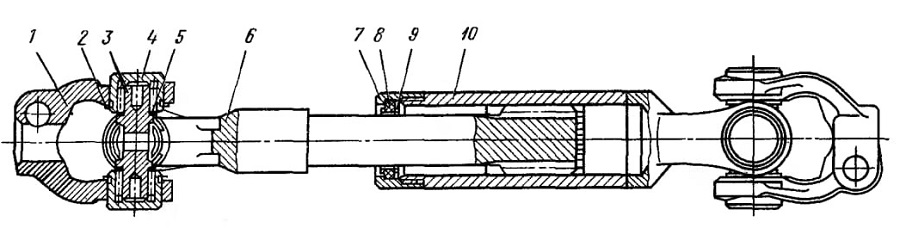

Рис. 192. Карданный вал рулевого управления:
1—вилка; 2. 9—упорные кольца; 3—крестовина; 4—игольчатый подшипник; 5, 8— уплотнительные кольца; 6—вилка со шлицевым стержнем; 7—обойма уплотнительного кольца; 10—вилка со шлицевой втулкой

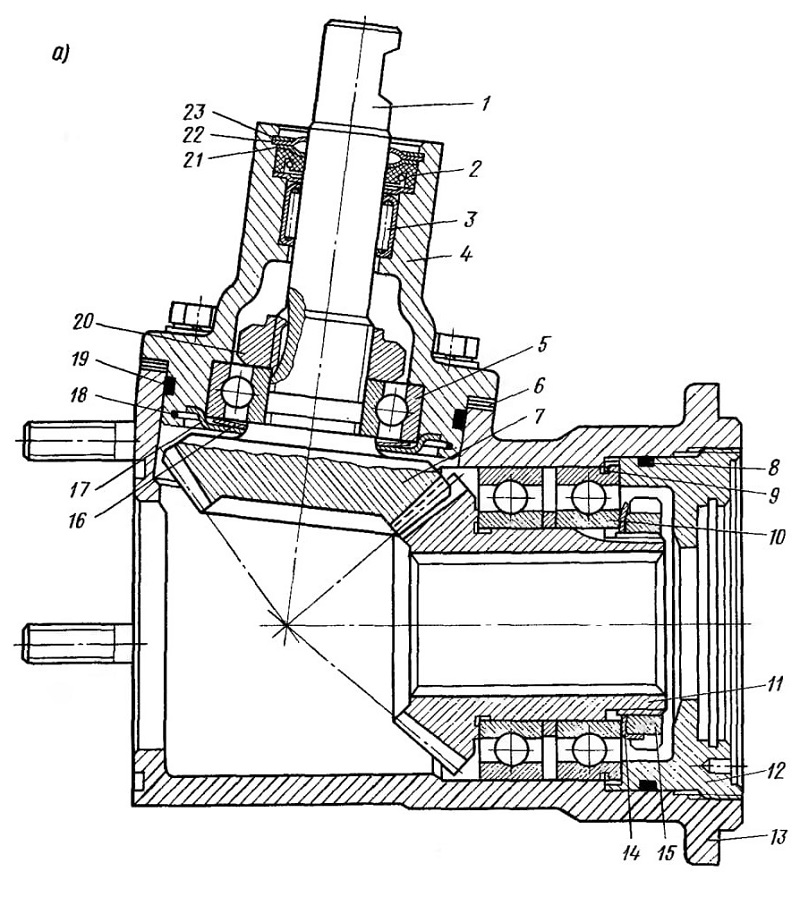

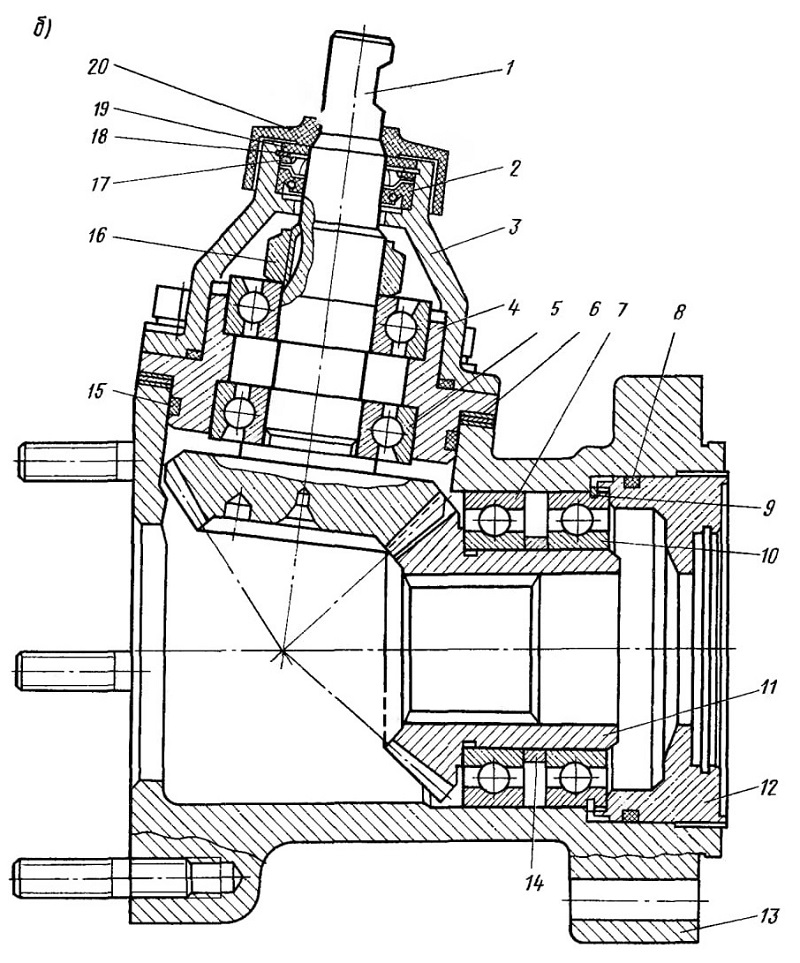

Рис. 193. Угловой редуктор: а—устанавливался до ноября 1985 г 1—вал ведущей шестерни; 2—манжета; 3—игольчатый подшипник; 4—корпус ведущей шестерни; 5, 10—шарикоподшипники; 6—регулировочные прокладки; 7— ведущая шестерня; 8, 19—уплотнительные кольца; 9. 23—стопорные кольца; 11—ведомая шестерня; 12—упорная крышка; 13—корпус редуктора; 14, 20—гайки крепления подшипников; 15—стопорная шайба; 16—пружинная шайба; 17—упорная шайба; 18—стопорное кольцо; 21 — наружная манжета; 22 — шайба на автомобилях выпуска с 1981 г. детали 14 и 15 не устанавливаются); б — устанавливается с ноября 1985 г.; 1—ведущая шестерня; 2— манжета; 3— крышка корпуса; 4—корпус ведущей шестерни; 5, 7 и 10—шарикоподшипники; 6—регулировочные прокладки; 8, 15 и 19—уплотнительные кольца; 9— стопорное кольцо; 11—ведомая шестерня; 12—упорная крышка; 13— корпус редуктора; /4—распорная втулка; 15—гайка крепления подшипников; 17—шайба; 18— упорное кольцо; 20— защитная крышка

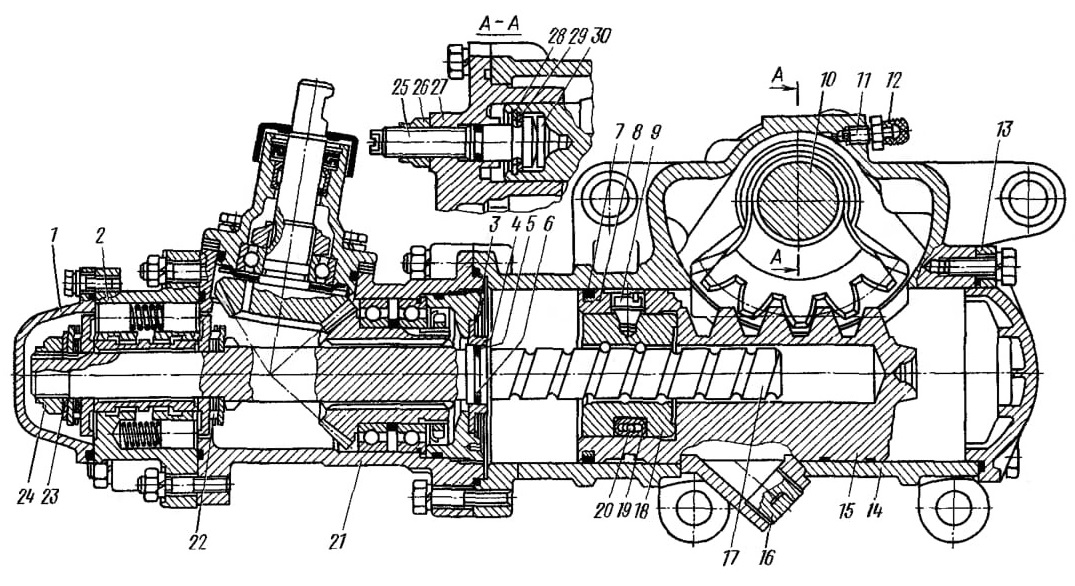

Рис. 194. Рулевой механизм со встроенным гидроусилителем:
1—передняя крышка; 2—клапан управления гидроусилителем; 3. 28—стопорные кольца; 4—плавающая втулка; 5, 7—уплотнительные кольца; 6, 8—распорные кольца; 9—установочный винт; 10—вал сошки; 11—перепускной клапан; 12—защитный колпачок; 13—задняя крышка; 14—картер рулевого механизма; 15—поршень-рейка; 16—сливная магнитная пробка; 17—винт; 18—шариковая гайка; 19—желоб; 20— шарик; 21—угловой редуктор; 22—упорный роликоподшипник; 23—пружинная шайба; 24, 26—гайки; 25—регулировочный винт; 27—боковая крышка: 29—регулировочная шайба; 30—упорная шайба

Карданный вал (рис. 192) снабжен двумя шарнирами на игольчатых подшипниках 4, в которые при сборке закладывается смазка Литол-24.

В эксплуатации подшипники не нуждаются в пополнении смазки.

Для предотвращения попадания грязи и влаги в шарнирное соединение служат резиновые кольца 5.

Скользящее шлицевое соединение карданного вала обеспечивает возможность изменения расстояния между шарнирами при опрокидывании кабины и служит для компенсации неточностей установки кабины

с колонкой рулевого управления относительно рамы с рулевым механизмом, а также их взаимных перемещений.

Перед сборкой во втулку закладывают 28—32 г смазки Литол-24, шлицы покрывают тонким ее слоем. Для удержания смазки и предохранения соединения от загрязнения служат резиновое уплотнение и упорное кольцо 9, поджимаемое обоймой 7.

Вилки карданного вала крепятся к валу колонки и валу ведущей шестерни углового редуктора клиньями, которые затянуты гайками с пружинными шайбами. Для дополнительной страховки от потери гаек установлены шплинты.

Угловой редуктор (рис. 193) с двумя коническими шестернями передает вращение от карданного вала на винт рулевого механизма. Ведущая шестерня 7 углового редуктора выполнена вместе с валом 1 и установлена в корпусе 4 на шариковом 5 и игольчатом 3 подшипниках.

Шарикоподшипник напрессован на вал шестерни и удерживается от осевого перемещения гайкой 20. Для предотвращения самопроизвольного отвертывания буртик гайки вдавлен в паз на валу шестерни.

Для выборки технологического зазора, обеспечения надежной фиксации шестерни в корпусе и, следовательно, сохранения правильного зацепления зубчатой пары служит пружинная шайба 16, установленная между упорной шайбой 17 и шарикоподшипником 5*.

* Более раннее исполнение углового редуктора—без деталей 16 и 17.

От выпадения из корпуса 4 ведущая шестерня удерживается пружинным упорным кольцом 18, вложенным во внутреннюю канавку корпуса.

Ведомая шестерня 11 вращается в двух шариковых подшипниках 10, посаженных на хвостовик шестерни с натягом. От продольных смещений ведомая шестерня удерживается стопорным кольцом 9 и упорной крышкой 12. Зацепление конических шестерен регулируют прокладками 6, установленными между корпусами ведущей шестерни и углового редуктора.

Рулевой механизм со встроенным гидроусилителем (рис. 194) прикреплен к переднему кронштейну передней левой рессоры. Кронштейн, в свою очередь, закреплен на раме автомобиля.

Картер 14 рулевого механизма, в котором перемешается поршень-рейка, служит одновременно рабочим цилиндром гидроусилителя.

Винт 17 рулевого механизма имеет шлифованную винтовую канавку. В гайке 18 прошлифована такая же канавка и просверлены два отверстия. Отверстия соединяются косым пазом, выфрезерованным на наружной поверхности гаики.

Два одинаковых желоба 19 полукруглого сечения, установленные в упомянутые отверстия и паз, образуют обводной канал, по которому шарики 20, выкатываясь из винтового канала, образованного нарезками винта и гайки, вновь поступают в него.

Для предотвращения выпадания шариков из винтового канала наружу в каждом желобе предусмотрен язычок, входящий в винтовую канавку винта и способствующий тому, что шарики меняют направление своего движения.

Число шариков, циркулирующих в замкнутом винтовом канале,—31. Восемь из них находятся в обводном канале.

Винтовая канавка на винте в ее средней зоне выполнена так, что здесь между винтом, гайкой и шариками образуется небольшой натяг. Это необходимо для обеспечения беззазорного сопряжения деталей в этой зоне.

При перемещении гайки вследствие того, что глубина канавки на винте от середины к концам несколько увеличивается, в сопряжении винта и гайки появляется небольшой зазор. Такая конструкция обеспечивает большую долговечность пары винт-гайка и улучшает стабилизацию движения автомобиля. Кроме того, ослабление посадки шариковой гайки на винте к краям его винтовой канавки облегчает подбор шариков и сборку шариковинтовой пары.

Гайку после сборки с винтом и шариками устанавливают в поршень-рейку 15 и фиксируют двумя установочными винтами 9, которые закернивают в кольцевую проточку, выполненную на поршень-рейке. Последняя зацепляется с зубчатым сектором вала 10 сошки. Вал сошки вращается в бронзовой втулке картера и крышке 27.

Толщина зубьев сектора вала сошки переменная по длине, что позволяет изменять зазор в зацеплении перемещением регулировочного винта 25, ввернутого в боковую

крышку. Головка регулировочного винта, которая опирается на упорную шайбу 30, входит в гнездо вала сошки. Осевое перемещение регулировочного винта в вале сошки, равное 0,02—0,08 мм, обеспечивается подбором регулировочной шайбы 29 соответствующей толщины. Детали 25, 29. 30 удерживаются в гнезде вала сошки стопорным кольцом 28. Средняя впадина между зубьями рейки, входящая в зацепление со средним зубом зубчатого сектора вала сошки, выполнена несколько меньшей ширины, чем остальные. Это необходимо для предотвращения заклинивания механизма при повороте вала сошки. На части винта рулевого механизма, расположенной в полости корпуса углового редуктора, нарезаны шлицы, которыми винт сопрягается с ведомой шестерней угловой передачи.

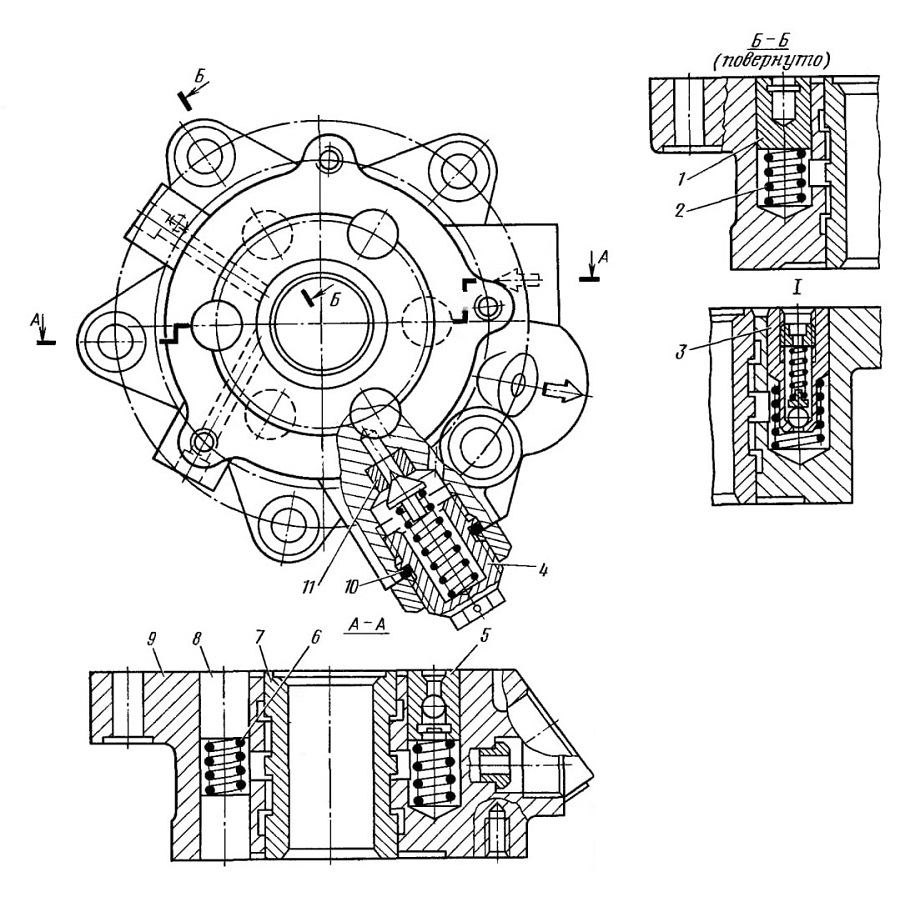

Рис. 195. Клапан управления гидроусилителем рулевого управления:
1—плунжер; 2, 6—пружины; 3, 11—предохранительные клапаны; 4—пробка; 5—обратный клапан;
7—золотник; 8—реактивный плунжер; 9—корпус клапана; 10—уплотнительное кольцо

Клапан управления гидроусилителем рулевого управления (рис. 195) крепится к корпусу углового редуктора с помощью болта и четырех шпилек. Корпус 9 клапана имеет выполненные с большой точностью центральное отверстие и шесть (три сквозных и три глухих) расположенных вокруг него меньших отверстий. Золотник 7 клапана управления размещен в центральном отверстии, а упорные подшипники 22 (см. рис. 194) закреплены на винте гайкой 24, буртик которой вдавлен в паз винта 17. Под гайку подложена коническая пружинная шайба 23, обеспечивающая возможность регулирования силы затяжки упорных подшипников. Вогнутой стороной шайба направлена к подшипнику. Большие кольца роликоподшипников обращены к золотнику.

Винт рулевого механизма и жестко связанный с ним золотник могут перемещаться в каждую сторону от среднего положения на 1—1,2 мм. Величина перемещения определяется глубиной выточек на торцах корпуса клапана и ограничивается большими кольцами подшипников, которые упираются в торцы упомянутых выточек. В каждое из трех сквозных отверстий корпуса клапана вставлены по два реактивных плунжера 8 (см. рис. 195) с центрирующими пружинами 6 между ними.

Чтобы обеспечить одинаковое реактивное усилие на рулевом колесе от давления масла и необходимые для этого равные активные площади плунжеров при поворотах, как направо, так и налево, в каждое из трех глухих отверстий, обращенных в сторону углового редуктора, установлено по плунжеру 1. Общая площадь этих трех реактивных элементов по величине равняется площади сечения винта по месту его уплотнения в крышке углового редуктора.

В одном из плунжеров, находящихся в глухих отверстиях, встроен шариковый обратный клапан 5, соединяющий при отказе гидросистемы рулевого управления линии высокого и низкого давления и обеспечивающий, таким образом, возможность управления автомобилем. В этом случае рулевое управление работает без усиления.

В корпусе клапана управления установлен также предохранительный клапан 11, соединяющий линии нагнетания и слива при давлении в системе, превышающем 75— 80 кгс/см2 и предохраняющий, следовательно, насос от перегрева, а детали механизма от чрезмерных нагрузок. Предохранительный клапан* размещен в отдельной бобышке, что дает возможность при необходимости произвести проверку, регулировку или замену деталей.

* Применен в рулевых механизмах, выпускаемых с 1980 г. До этого времени предохранительный клапан размещался, как и обратный, в одном из плунжеров, установленных в глухих отверстиях корпуса клапана управления (см. рис. 195,I). Основными недостатками этой конструкции являлись низкая надежность пружины и необходимость разборки рулевого механизма для доступа к клапану.

Полости, находящиеся под передней крышкой 1 (см. рис. 194) и в угловом редукторе, соединены отверстиями в корпусе клапана управления со сливной магистралью и уплотнены по торцам резиновыми кольцами круглого сечения. Аналогичными кольцами герметизированы все неподвижные соединения деталей рулевого механизма и гидроусилителя. Вал сошки уплотнен манжетой со специальным упорным кольцом, предотвращающим выворачивание рабочей кромки манжеты при высоком давлении. Внешняя манжета защищает вал сошки от попадания пыли и грязи. Уплотнения поршня в цилиндре и винта рулевого механизма в крышке корпуса углового редуктора осуществляются фторопластовыми кольцами 5 и 7 в комбинации с распорными резиновыми кольцами 6, 8. Регулировочный винт вала сошки уплотнен резиновым кольцом. Уплотнение вала ведущей шестерни углового редуктора комбинированное и состоит из двух манжет, которые фиксируются разрезным упорным кольцом. В картере рулевого механизма имеются сливная пробка 16 с магнитом, служащая для

улавливания стальных и чугунных частиц, и перепускной клапан 11, использующийся при заправке и прокачке гидросистемы рулевого управления. От насоса к корпусу клапана управления подведены рукава и трубопроводы высокого и низкого давлений. По первым масло направляется к механизму, а по вторым возвращается в бачок гидросистемы.

Гидроусилитель рулевого управления работает следующим образом: при прямолинейном движении винт 15 (рис. 196) и золотник 20 находятся в среднем положении. Линии нагнетания 26 и слива 32, а также обе полости 7 и 25 соединены. Масло свободно проходит от насоса 4 через клапан управления 19 и возвращается в бачок 31 гидросистемы. При вращении винта вследствие сопротивления, возникающего при повороте колес 12, возникает сила, стремящаяся сдвинуть винт в осевом направлении в соответствующую сторону. Когда эта сила превысит усилие предварительного сжатия центрирующих пружин 23, винт перемещается и смещает жестко связанный с ним золотник.

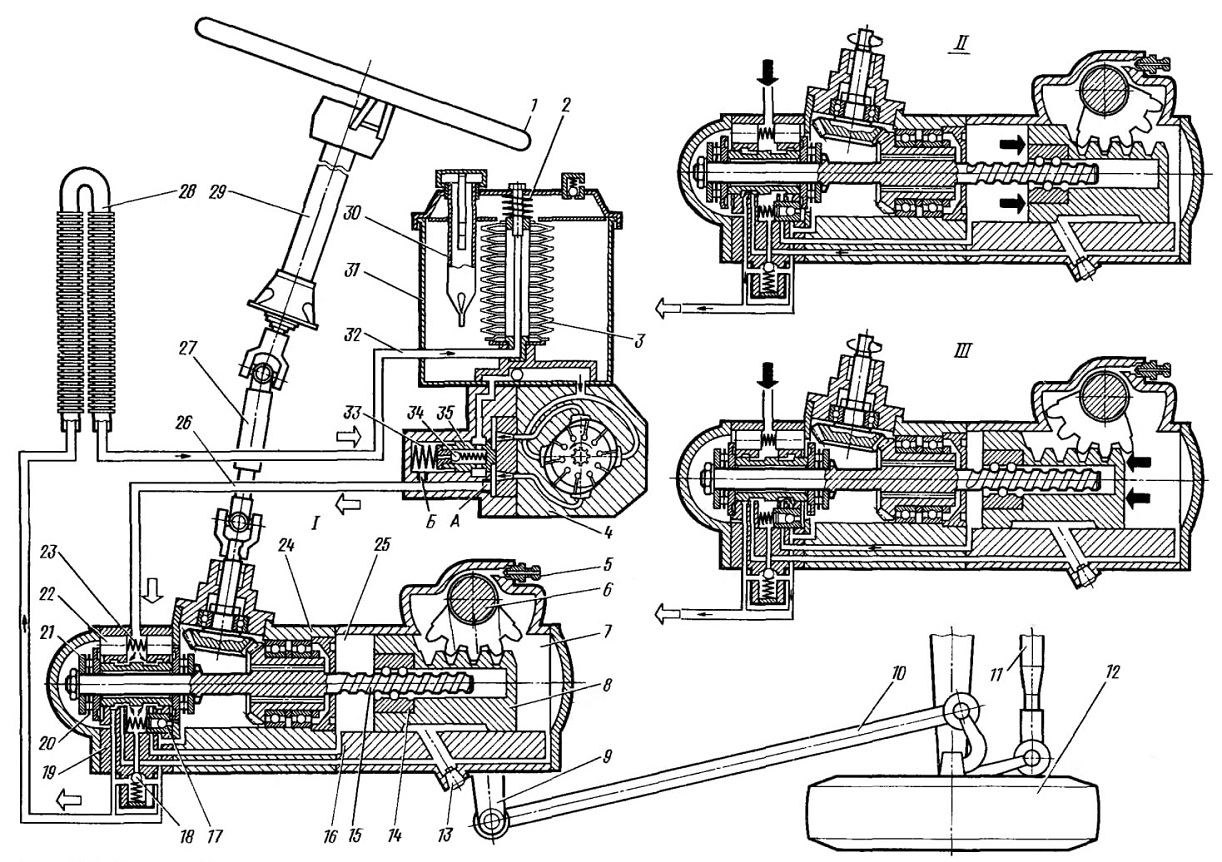

Рис. 196. Схема работы гидроусилителя рулевого управления

При этом одна полость цилиндра гидроусилителя сообщается с линией нагнетания и отключается от линии слива, другая, наоборот, оставаясь соединенной с линией слива, отключается от линии нагнетания. Рабочая жидкость, поступающая от насоса в соответствующую полость цилиндра, оказывает давление на поршень-рейку 8 и, создавая дополнительное усилие на секторе вала 6 сошки рулевого управления, способствует повороту управляемых колес. Давление в рабочей полости цилиндра увеличивается пропорционально сопротивлению повороту колес. Одновременно возрастает давление в полостях под реактивными плунжерами 22. Чем больше сопротивление повороту колес, а следовательно, выше давление в рабочей полости цилиндра, тем больше усилие, с которым золотник стремится вернуться в среднее положение, а также усилие на рулевом колесе. Таким образом у водителя создается «чувство дороги».

При прекращении поворота рулевого колеса, если оно удерживается водителем в повернутом положении, золотник, находящийся под действием центрирующих пружин и нарастающего давления в реактивных полостях, сдвигается к среднему положению. При этом золотник не доходит до среднего положения. Размер щели для прохода масла в возвратную линию становится таким, что в полости цилиндра, находящейся под напором, поддерживается давление, необходимое для удерживания управляемых колес в повернутом положении.

Если переднее колесо при прямолинейном движении автомобиля начнет резко поворачиваться, например, вследствие наезда на какое-либо препятствие на дороге, то вал сошки, поворачиваясь, будет перемешать поршень-рейку. Поскольку винт не может вращаться (при удержании рулевого колеса в одном положении), он тоже переместится в осевом направлении вместе с золотником. При этом полость цилиндра, внутрь которой движется поршень-рейка, будет соединена с линией нагнетания насоса и отделена от возвратной линии. Давление в этой полости цилиндра начнет возрастать, и удар будет уравновешен (смягчен) возрастающим давлением.

Винт, гайка, шарики, упорные подшипники, а также угловая передача, карданный вал и колонка рулевого управления при работе гидроусилителя нагружены относительно небольшими силами. В то же время зубчатое зацепление рулевого механизма, вал сошки и картер воспринимают основное усилие, создаваемое давлением масла на поршень-рейку.

Внимание! Эксплуатация с неработающей гидросистемой ведет к преждевременному износу или поломке шариковой пары и других нагруженных деталей. Движение с неработающим гидроусилителем руля должно быть сведено к минимуму.

Насос гидроусилителя рулевого управления с бачком для масла (рис. 197) установлен в развале блока цилиндров. Шестерня привода 1 зафиксирована на валу 5 насоса шпонкой 6 и закреплена гайкой 2 со шплинтом 3. В роторе 38 насоса, размещенного внутри статора 37 на шлицованном конце вала насоса, имеются десять пазов, в которых перемещаются пластины 35.

При сборке статор с одной стороны прижимается к точно обработанному торцу корпуса 40 насоса, с другой—к статору прилегает распределительный диск 34. Положение статора относительно корпуса и распределительного диска зафиксировано штифтами. При вращении вала насоса пластины прижимаются к криволинейной поверхности статора под действием центробежной силы и давления масла, поступающего в пространство под ними из полости крышки насоса по каналам в распределительном диске. Между пластинами и неподвижными поверхностями насоса образуются камеры переменного объема, которые, проходя мимо зон всасывания, заполняются маслом. Для более полного заполнения камер масло подводится как со стороны корпуса насоса (через два окна), так и со стороны углублений в распределительном диске через шесть отверстий, выполненных в статоре и расположенных по три против окон всасывания. При уменьшении межлопастного объема масло вытесняется по каналам в распределительном диске в полость крышки насоса, сообщающуюся через калиброванное отверстие А с линией нагнетания. На участках поверхности статора с постоянным радиусом (между зонами всасывания и нагнетания) объем камер не изменяется. Эти участки необходимы для того, чтобы обеспечить минимальное перетекание масла между этими зонами.

Во избежание «запирания» масла, которое препятствовало бы перемещению пластин, пространство под ними связано посредством дополнительных малых каналов в распределительном диске с полостью в крышке 29 насоса. Вал насоса вращается в корпусе на игольчатом 12 и шариковом 8 подшипниках.

Насос снабжен расположенным в крышке комбинированным клапаном 33, включающим в себя предохранительный и перепускной клапаны. Первый из них является дополнительным (резервным) предохранительным клапаном в гидросистеме. Регулируется он на давление 85—90 кгс/см2. Второй ограничивает количество масла, поступающего в систему. При минимальной частоте вращения коленчатого вала двигателя клапан прижат пружиной 30 к распределительному диску.

Масло из полости в крышке насоса через калиброванное отверстие А поступает в канал, соединяющийся с линией нагнетания. Полость под клапаном, где расположена пружина 30, сообщается с этим каналом отверстием малого диаметра Б. С увеличением частоты вращения коленчатого вала двигателя за счет сопротивления отверстия А образуется разность давлений в полости крышки (перед клапаном) и канале нагнетания насоса (за клапаном). Перепад давлений тем больше, чем больше масла проходит в единицу времени через это отверстие и не зависит от величины давления. Избыточное давление в полости крышки, воздействуя на левый торец перепускного клапана, преодолевает сопротивление пружины. При определенной разности давлений усилие, стремящееся сдвинуть клапан, возрастает настолько, что пружина сжимается и клапан, перемещаясь вправо, открывает выход части масла из полости крышки в бачок. Чем больше масла подает насос, тем больше его перепускается через клапан обратно в бачок. Таким образом, увеличения подачи масла в систему свыше заданного предела почти не происходит.

Работа перепускного клапана при срабатывании встроенного в него предохранительного клапана осуществляется аналогичным образом. Открываясь, шариковый клапан пропускает небольшой поток масла в бачок через радиальные отверстия в перепускном клапане. При этом давление на правый торец перепускного клапана падает, поскольку поток масла, идущий через шариковый клапан, ограничен отверстием Б. Клапан в этом случае, перемещаясь вправо, открывает выход в бачок основной части перепускаемого масла. Настройка предохранительного клапана должна осуществляться

только применением регулировочных шайб 32, подкладываемых под седло клапана 31.

Для предотвращения шума и износа деталей насоса при повышении частоты вращения коленчатого вала двигателя предусмотрен коллектор 24, который принудительно направляет сливаемое перепускным клапаном масло во внутреннюю полость корпуса насоса и обеспечивает при этом избыточное давление в зонах всасывания. Это необходимо во избежание чрезмерного разрежения и появления кавитации. Специально подобранное переменное сечение внутренней полости коллектора до и после отверстий в нем способствует тому, что потоком масла в коллекторе захватывается масло из бачка гидросистемы.

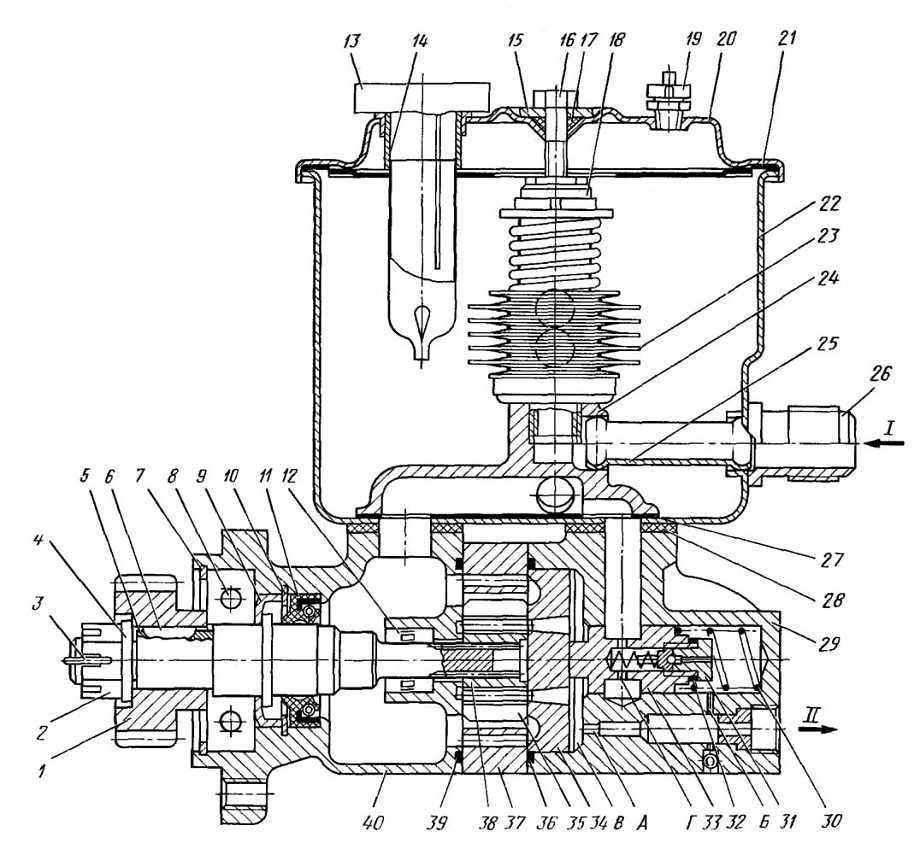

Рис:. 197. Насос гидроусилителя рулевого управления:
1—шестерня привода; 2—ганка крепления шестерни; 3—шплинт; 4, 15—шайбы; 5—вал насоса;
6—сегментная шпонка; 7, 10—упорные кольца; 8—шарикоподшипник; 9—маслоотгонное кольцо;
11—манжета; 12—игольчатый подшипник; 13—крышка заливной горловины; 14—заливной фильтр; 16—болт: 17, 36. 39—уплотнительные кольца; 18—труба фильтра; 19— предохранительный клапан; 20—крышка бачка с пружиной; 21, 28—уплотнительные прокладки; 22—бачок насоса; 23—фильтрующий элемент; 24—коллектор; 25—трубка бачка; 26—штуцер; 27—прокладка коллектора; 29— крышка насоса; 30—пружина перепускного клапана; 31—седло предохранительного клапана; 32— регулировочные шайбы; 33—перепускной клапан в сборе с предохранительным клапаном; 34—распределительный диск; 35—пластина насоса; 37—статор; 38—ротор; 40—корпус насоса; А, Б—дросселирующие отверстия; В—полость нагнетания; Г —радиальные отверстия; I—из системы; II—в систему

Бачок насоса 22, отштампованный из листовой стали, крепится непосредственно к корпусу и крышке насоса болтами через промежуточные резиновые прокладки 28. В бачке размещен разборный сетчатый фильтр 23, представляющий собой пакет отдельных фильтрующих элементов, который в случае значительного засорения отжимается вверх возросшим давлением, а масло при этом непосредственно поступает в бачок. Кроме того, в бачке имеются заливной фильтр 14 и предохранительный клапан 19, препятствующий увеличению давления в полости бачка над маслом больше чем на 0,2—0,3 кгс/см . Крышка бачка 20 уплотняется резиновыми прокладкой 21 и кольцом 17. Уплотнение

торцовых поверхностей корпуса и крышки со статором обеспечивается резиновыми кольцами 36 и 39 круглого сечения.

Трубопроводы системы гидроусилителя рулевого управления представляют собой стальные цельнотянутые трубы и резиновые рукава оплеточной конструкции. Рукава высокого давления имеют специальные наконечники, а рукава низкого давления крепятся на трубопроводах гидросистемы с помощью хомутиков. Соединение труб между собой и крепление их к насосу и клапану управления гидроусилителем осуществляются накидными гайками и штуцерами с наружной резьбой. Уплотнение трубопроводов обеспечивается тем, что концы труб, выполненные с двойной развальцовкой, прижимаются к коническим поверхностям соответствующих деталей. Момент затяжки гаек в соединениях трубопроводов должен быть в пределах 8— 10 кгс*м.

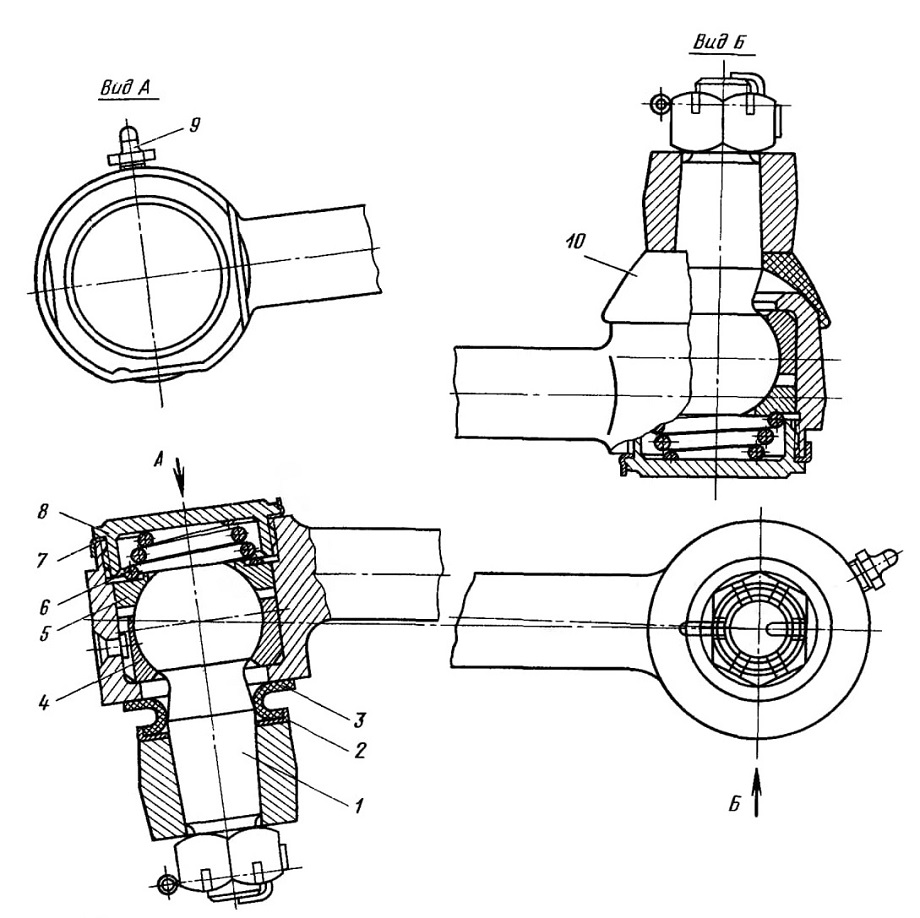

Рис. 198. Продольная рулевая тяга:
1—шаровой палец; 2—обойма накладки; 3, 10—защитные накладки; 4— верхний вкладыш; 5— нижний вкладыш; 6—пружина; 7-топорная шайба; 8—резьбовая крышка; 9—масленка

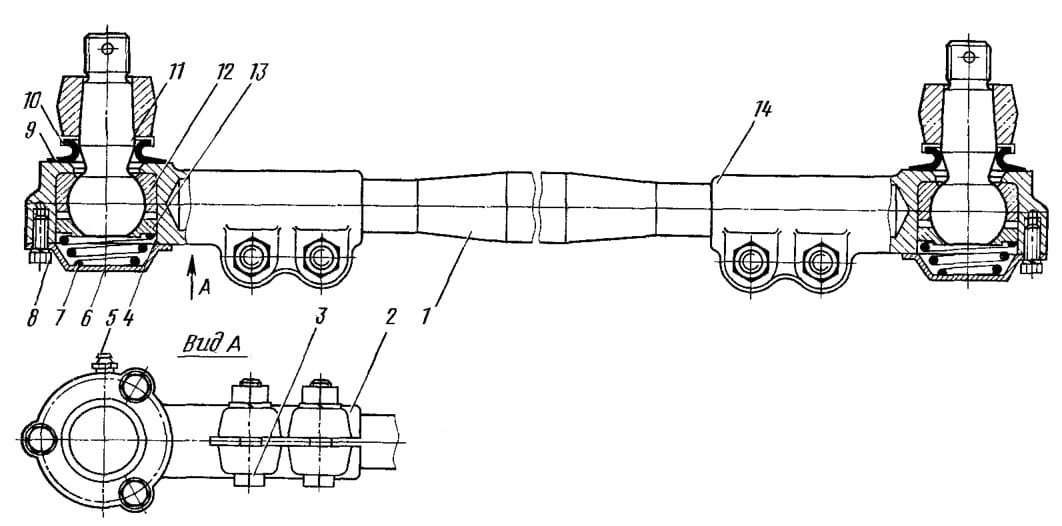

Рис. 199. Поперечная рулевая тяга: 1—поперечная тяга; 2, 14—наконечники; 3—болт крепления наконечника; 4—уплотнительная прокладка; 5— масленка; 6—крышка; 7—пружина; 8—болт крепления крышки; 9— защитная накладка; 10—обойма накладки; 11—шаровой палец; 12—верхний вкладыш; 13—нижний вкладыш

Радиатор 2 (см. рис. 190) предназначен для охлаждения масла в системе гидроусилителя рулевого управления и представляет алюминиевую оребренную трубу, установленную перед радиатором охлаждения двигателя. Масло от рулевого механизма к радиатору и от радиатора к насосу подводится по резиновым рукавам.

Рулевой привод включает в себя продольную и поперечную рулевые тяги.

Продольная тяга (рис. 198) соединяет сошку рулевого управления с верхним рычагом левого поворотного кулака и представляет цельнокованую деталь с нерегулируемыми шарнирами, включающими в себя шаровой палец 11, верхний 1 и нижний 2 вкладыши, пружину и резьбовую крышку 5 со стопорной шайбой 4. Поперечная тяга рулевой трапеции (рис. 199)—трубчатая, с резьбовыми концами, на которые навинчены наконечники 2. 14 с шаровыми шарнирами. Поворотом тяги в наконечниках регулируется схождение управляемых колес. Каждый наконечник фиксируется двумя болтами 3. Шарниры поперечной тяги также нерегулируемые, состоят из шарового пальца 11, верхнего 12 и нижнего 13 вкладышей, пружины 1 и крышки 6, прикрепленной с уплотнительной паронитовой прокладкой 4 к наконечнику тяги болтами 8. Шарниры смазываются через масленки. Для предохранения шарниров от попадания в них пыли и грязи служат резиновые защитные накладки.

Техническое обслуживание

При ежедневном ТО проверьте состояние привода рулевого управления (без применения специального инструмента).

При ТО-1: проверьте уровень масла в бачке насоса гидроусилителя

рулевого управления, при необходимости долейте масло до нормы; смажьте шарниры рулевых тяг через пресс-масленки до появления свежей смазки в зазорах.

Уровень масла в бачке насоса проверяйте указателем, вмонтированным в пробку заливной горловины бачка. Передние колеса при этом установите прямо. Перед снятием пробки тщательно вытрите ее и заливную горловину бачка. Уровень масла должен быть между метками на указателе. При необходимости долейте масло до нормы при работающем двигателе на минимальной частоте вращения коленчатого вала. Масло заливайте только через воронку с двойной сеткой и заливной фильтр, установленный в горловине бачка. Категорически запрещается заливать масло, сняв крышку бачка насоса!

При ТО-2 проверьте зазоры в шарнирах рулевых тяг и карданного вала, проверьте и при необходимости восстановите свободный ход рулевого колеса, снимите и промойте фильтр насоса.

Свободный ход рулевого колеса проверяйте на снаряженном автомобиле (без груза) при работающем двигателе с частотой вращения коленчатого вала двигателя 600 — 1200 об/мин. Давление в шинах колес должно быть нормальным, передние колеса установлены прямо.

Свободный ход рулевого колеса на новом автомобиле не должен превышать 15 °.

Для замера свободного хода используйте приборы К-402 или К-187, при этом поворачивайте рулевое колесо вправо и влево до начала поворота левого переднего колеса. Угол отсчитывайте на угловой шкале

прибора от условного нуля, который устанавливается посередине диапазона свободного качания рулевого колеса. Если свободный ход рулевого колеса больше допустимого, проверьте наличие воздуха в гидросистеме усилителя рулевого управления, состояние шарниров рулевых тяг, крепление и регулировку рулевого механизма, зазоры в шарнирах карданного вала рулевого управления, затяжку клиньев крепления карданного вала, регулировку подшипников ступиц управляемых колес. При нарушении затяжки или регулировок их следует восстановить. В случае невозможности устранить зазоры в шарнирах или шлицах карданного вала рулевого управления вал нужно заменить или отремонтировать.

Заливной фильтр 14 (см. рис. 197) и фильтрующий элемент промойте. В случае значительного засорения фильтрующих элементов смолистыми отложениями дополнительно промойте их растворителем марки 646.

При СТО (осенью) смените масло в системе гидроусилителя рулевого управления.

Для смены масла (при использовании заменителя) и удаления воздуха из системы гидроусилителя рулевого управления выполните следующие операции:

1. Отсоедините продольную тягу от сошки рулевого управления (заправка и прокачка гидросистемы рулевого управления при подсоединенной рулевой тяге запрещена) и снимите крышку бачка насоса гидроусилителя. Допускается производить прокачку без отсоединения продольной тяги, но при вывешенной передней оси.

2. Поверните рулевое колесо влево до упора и откройте сливное отверстие, вывернув магнитную пробку из картера рулевого механизма. Масло сливайте до тех пор, пока не прекратится его вытекание из отверстия.

3. Промойте насос, трубопроводы и гидроусилитель, для этого выверните фильтр из коллектора и удалите из бачка насоса гидроусилителя остаток загрязненного масла;

промойте детали разобранного фильтра и сливную пробку рулевого механизма, очистив их от грязи. После очистки и промывки соберите фильтр и вверните его на место;

залейте в бачок насоса через воронку с двойной сеткой 2 л чистого масла и слейте через сливное отверстие картера рулевого механизма, поворачивая рулевое колесо от упора до упора.

4. Залейте свежее масло и удалите из системы воздух в следующем порядке:

вверните магнитную пробку в сливное отверстие картера рулевого механизма;

снимите резиновый колпачок с перепускного клапана рулевого механизма и на его сферическую головку наденьте прозрачный эластичный шланг, открытый конец которого опустите в стеклянный сосуд вместимостью не менее 0,5 л. Сосуд должен быть заполнен маслом до половины его объема;

отверните на 1 /2—3/4 оборота перепускной клапан рулевого механизма;

установите крышку бачка насоса; поверните рулевое колесо влево до упора;

снимите пробку заливной горловины с крышки бачка насоса и из сосуда вместимостью не менее 1,5 л * заливайте масло в бачок насоса до тех пор, пока его уровень не перестанет понижаться;

пустите двигатель и при его работе на минимальной частоте вращения коленчатого вала доливайте масло в бачок насоса, не допуская снижения его уровня, до тех пор, пока не

прекратится выделение пузырьков воздуха из шланга, надетого на перепускной клапан; заверните перепускной клапан; поверните рулевое колесо вправо до упора и снова верните его в левое положение. Удерживая рулевое колесо в левом положении, отверните на 1/2—3/4 оборота перепускной клапан и снова проследите за выделением пузырьков воздуха. После прекращения выделения пузырьков заверните перепускной клапан;

повторите предыдущую операцию не менее 2 раз, в результате из перепускного клапана должно идти чистое (без примеси воздуха) масло. Если выделение пузырьков воздуха из шланга продолжается, повторите операцию еще 1—2 раза, при этом следите за уровнем масла в бачке насоса, поддерживая его между метками на указателе уровня; остановите двигатель; снимите шланг со сферической головки перепускного клапана и наденьте на нее защитный колпачок;

проверьте уровень масла в бачке насоса и, если нужно, долейте его. Установите пробку заливной горловины бачка;

соедините продольную рулевую тягу с сошкой рулевого механизма.

При заправке гидросистемы следует иметь в виду, что некачественная прокачка масла, при которой в гидросистеме остается воздух, является частой причиной появления дефекта «тяжелый руль» (увеличение усилия на рулевом колесе), а также снижения чувствительности рулевого управления.
