Автомобили Камаз 5320, 53212, 5410, 54112, 5511, 55102. Моменты затяжки

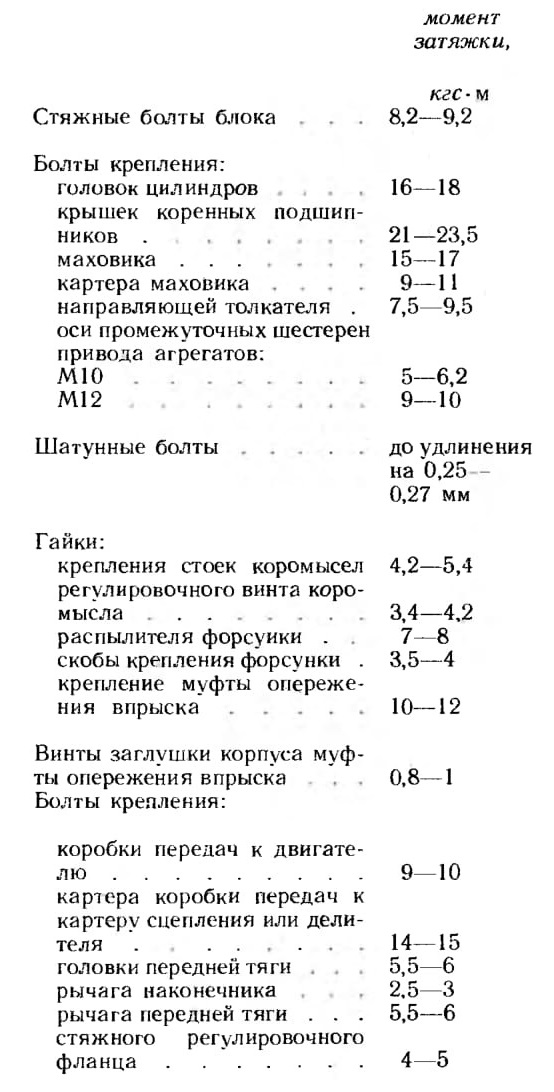

Моменты затяжки основных резьбовых соединений

Стяжные банты блока . . . 8,2—9,2

Болты крепления:

головок цилиндров . 16—18

крышек коренных подшипников . ......21—23,5

маховика.......15—17

картера маховика .... 9—11

направляющей толкателя . 7,5—9,5

оси промежуточных шестерен привода агрегатов:

М10........5—6,2

М12 ..........9—10

Шатунные болты.....до удлинения

на 0,25 -0,27 мм

Гайки:

крепления стоек коромысел 4,2—5,4

регулировочного винта коромысла ........3,4—4,2

распылителя форсунки . . 7-*-8

скобы крепления форсунки . 3,5—4

крепление муфты опережения впрыска.....10—12

Винты заглушки корпуса муфты опережения впрыска . . 0,8—1

Болты крепления:

коробки передач к двигателю .........9—10
картера коробки передач к картеру сцепления или делителя ........14—15

головки передней тяги . . 5,5—6

рычага наконечника . 2,5—3

рычага передней тяги . . . 5,5—6

стяжного регулировочного фланца.......4—5

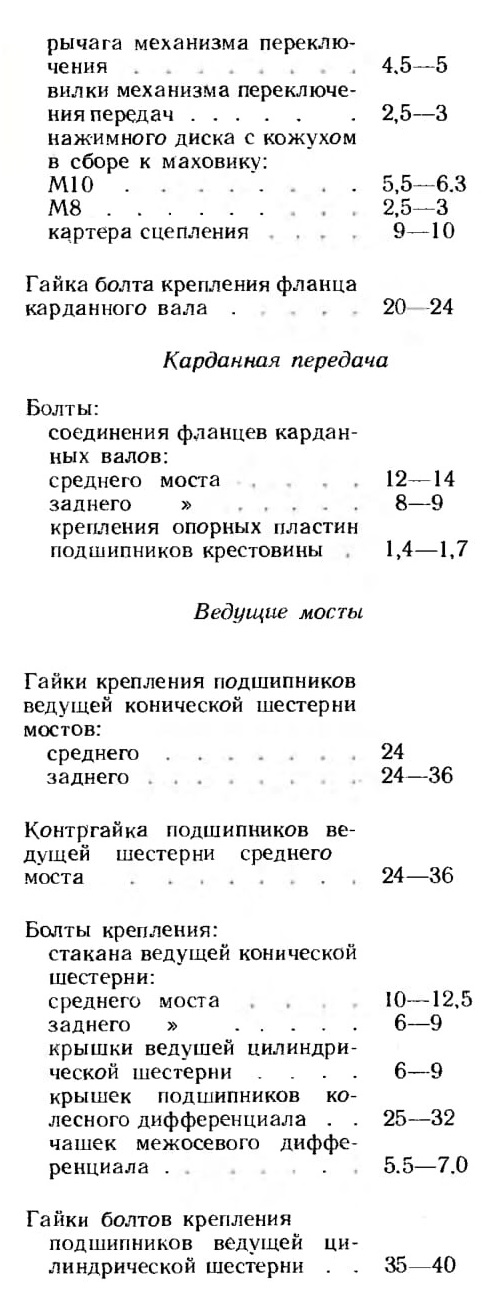

рычага механизма переключения ........4,5—5

вилки механизма переключения передач......2,5—3

нажимного диска е кожухом в сборе к маховику:

M10 . . ...... 5,5—6.3

М8.........2,5—3

картера сцепления . . . 9—10

Гайка болта крепления фланца карданного вала . , 20- 24

Карданная передача

Болты:

соединения фланцев карданных валов:

среднего моста .... 12—14

заднего » .....8—9

крепления опорных пластин подшипников крестовины . 1,4—1,7

Ведущие мосты
Гайки крепления подшипников ведущей конической шестерни мостов:

среднего.......24

заднего........24—36

Контргайка подшипников ведущей шестерни среднего моста ........24—36

Болты крепления:

стакана ведущей конической шестерни:

среднего моста 10—12,5

заднего » .....6—9

крышки ведущей цилиндрической шестерни .... 6—9

крышек подшипников колесного дифференциала . . 25—32

чашек межосевого дифференциала .......5.5—7.0
Гайки болтов крепления

подшипников ведущей цилиндрической шестерни . . 35—40

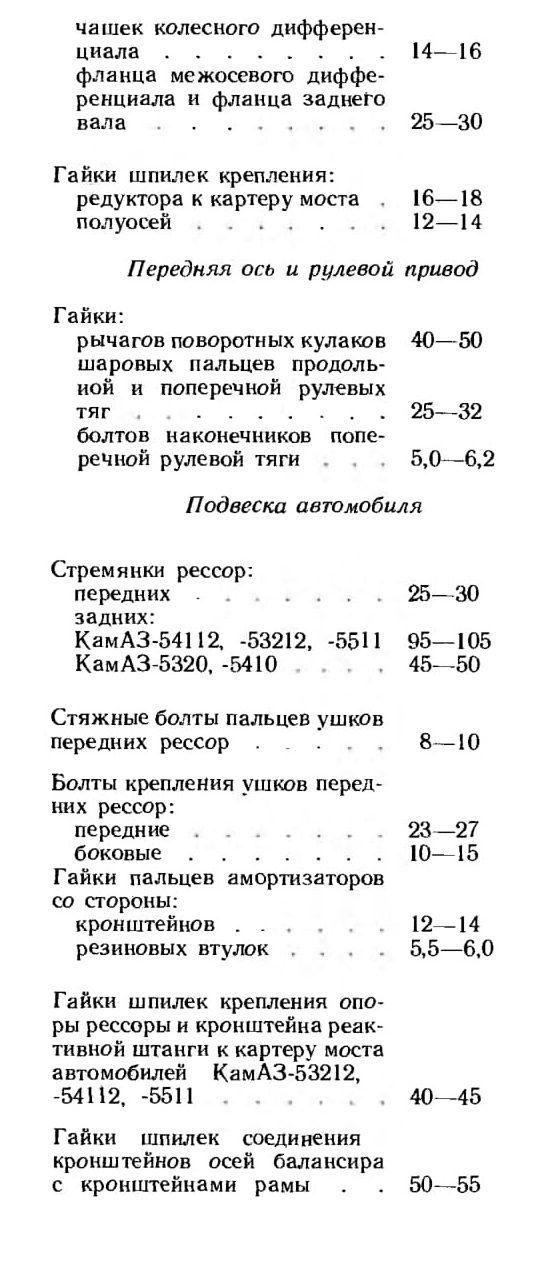

чашек колесного дифференциала ........14—16

фланца межосевого дифференциала и фланца заднего
вала........25 —30

Гайки шпилек крепления: редуктора к картеру моста 16—18

полуосей.......12—14

Передняя ось и рулевой привод

Гайки:

рычагов поворотных кулаков 40—50 шаровых пальцев продольной и поперечной рулевых

тяг.........25—32

болтов наконечников поперечной рулевой тяги 5,0—6,2

Подвеска автомобиля

Стремянки рессор:

передних.......25—30

задних:

КамАЗ-54112, -53212, -5511 95—105

КамАЗ-5320, -5410 45—50

Стяжные болты пальцев ушков передних рессор.....8—10

Болты крепления ушков передних рессор:
передние.......23—27

боковые.......10—15

Гайки пальцев амортизаторов со стороны:

кронштейнов......12—14

резиновых втулок .... 5,5—6,0

Гайки шпилек крепления опоры рессоры и кронштейна реактивной штанги к картеру моста автомобилей КамАЗ-53212, -54112, -5511...... 40—45

Гайки шпилек соединения кронштейнов осей балансира с кронштейнами рамы . . 50—55

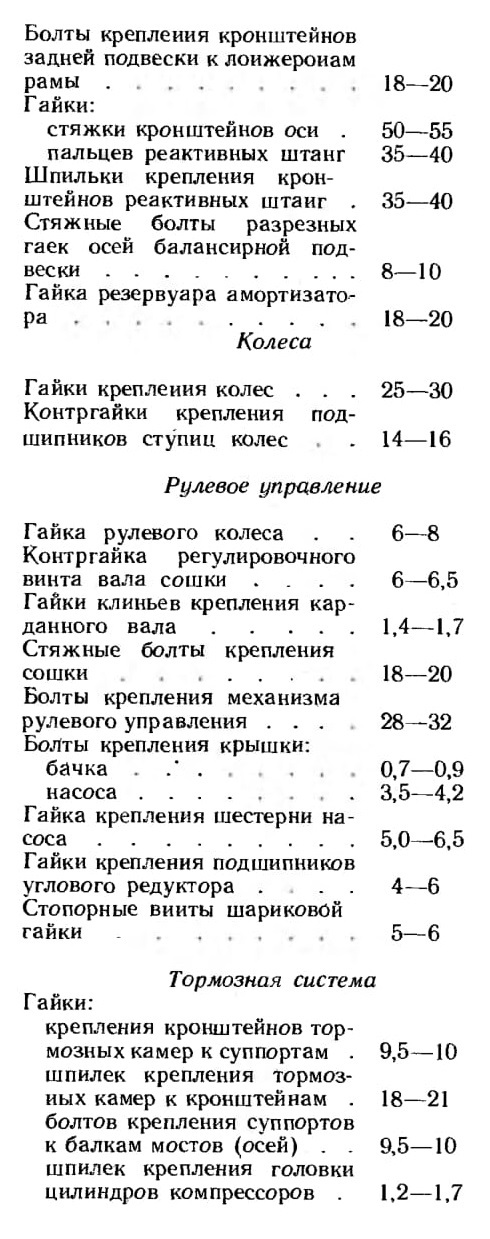

Болты крепления кронштейнов задней подвески к лонжеронам

рамы.........18—20

Гайки:

стяжки кронштейнов оси . 50—55

пальцев реактивных штанг 35—40

Шпильки крепления кронштейнов реактивных штанг . 35—40

Стяжные болты разрезных гаек осей балансирной подвески ..........8—10

Гайка резервуара амортизатора ..........18—20

Колеса

Гайки крепления колес . . . 25—30

Контргайки крепления подшипников ступиц колес . . 14—16

Рулевое управление

Гайка рулевого колеса . . 6—8

Контргайка регулировочного винта вала сошки .... 6—6,5

Гайки клиньев крепления карданного вала.....1,4—1,7

Стяжные болты крепления

сошки........18—20

Болты крепления механизма рулевого управления . . . 28—32

Болты крепления крышки:

бачка . ......0,7—0,9

насоса........3,5—4,2

Гайка крепления шестерни насоса .........5,0—6,5

Гайки крепления подшипников углового редуктора .... 4--6

Стопорные винты шариковой гайки .......5—6


Тормозная система

Гайки:

крепления кронштейнов тормозных камер к суппортам . 9,5—10

шпилек крепления тормозных камер к кронштейнам . 18—21

болтов крепления суппортов к балкам мостов (осей) . . 9,5—10

шпилек крепления головки цилиндров компрессоров . 1,2—1,7
