Автомобили Камаз 5320, 53212, 5410, 54112, 5511, 55102. Подвеска (ТО и ремонт)

Техническое описание

Подвеска автомобиля уменьшает динамические нагрузки, передающиеся автомобилю при движении по неровной поверхности дороги, и обеспечивает передачу всех видов сил и моментов, действующих между колесами и рамой.

Передняя подвеска автомобилей КамАЗ 5410, -55102, -5511 (рис. 159) состоит из двух продольных полуэллиптических рессор, работающих с двумя полыми буферами сжатия, и снабжена двумя гидравлическим') телескопическими амортизаторами.

В средней части рессоры прикреплены стремянками 7 к балке передней оси. Между рессорами и балкой установлены кронштейны 10 амортизаторов 11.

Передние концы рессор с помощью отъемных ушков 23 и пальцев 21 прикреплены к кронштейнам 20. Задние концы передних рессор скользящие, опираются на сменные защитные сухари 15 и боковые вкладыши 19.

Передняя рессора имеет 15 листов. На скользящем конце коренного листа заклепками закреплена накладка 16, предохраняющая его от износа. Пальцы рессор смазываются через масленку.

Амортизаторы (рис. 160) проушинами соединены при помощи пальцев и конусных резиновых втулок с рамой автомобиля и передней осью. Принцип действия гидравлических амортизаторов заключается в следующем. При относительных перемещениях подрессоренных и неподрессоренных частей автомобиля имеющаяся в амортизаторе жидкость, перетекая из одной его полости в другую через небольшие отверстия, оказывает сопротивление вертикальному перемещению штока и гасит колебания подвески.

Передняя подвеска автомобилей КамАЗ-53212 и -54112 имеет стабилизатор поперечной устойчивости, который увеличивает угловую жесткость подвески, уменьшая угол крена подрессоренной части автомобиля при действии на автомобиль поперечной (боковой) силы, повышает устойчивость движения автомобиля.

Штанга стабилизатора в средней части закрепления на балке передней оси в резиновых подушках с помощью обойм, накладок и стремянок. Штанга стойками шарнирно соединена с кронштейнами, установленными на левом и правом лонжеронах рамы. Соединение стоек с кронштейнами рамы аналогично креплению амортизатора.

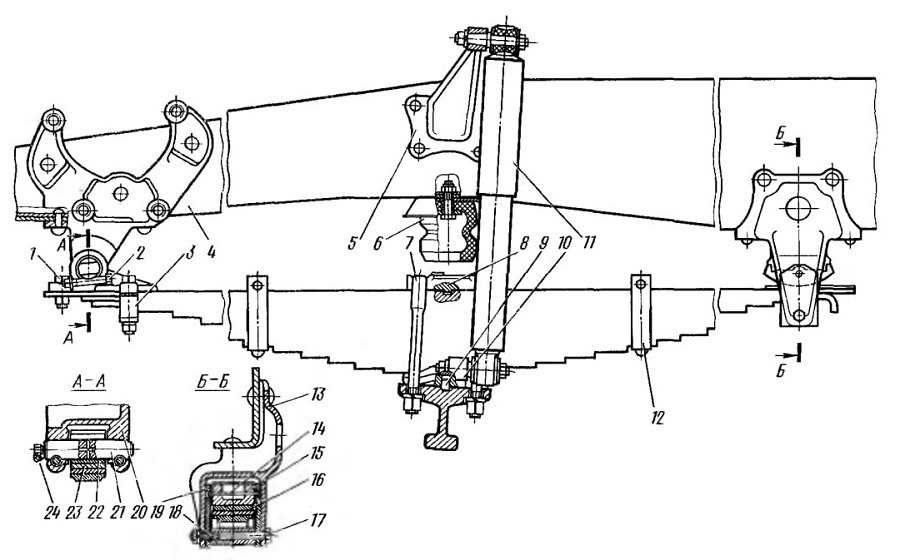

Рис. 159. Передняя подвеска автомобилей КамАЗ-5320, -5410, -5511, -55102:
1—болт крепления ушка; 2—стяжной болт: 3—накладка ушка; 4—рама автомобиля; 5— кронштейн крепления амортизатора; 6—буфер рессоры, 7—стремянка рессоры; 8—накладка рессоры; 9—фиксатор; 10—нижний кронштейн крепления амортизатора; 11—амортизатор; 12— хомут; 13—задний кронштейн рессоры; 14—палец сухаря; 15—сухарь; 16—накладка коренного листа; 17—стяжной болт; 18 —втулка; 19— вкладыш; 20— передний кронштейн рессоры; 21 — палец ушка; 22—втулка ушка; 23—ушко рессоры; 24—масленка

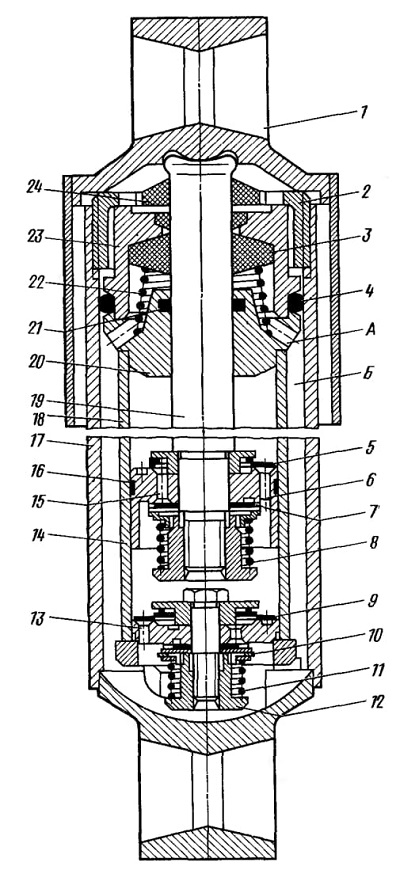

Рис. 160. Амортизатор:
1—проушина; 2—гайка резервуара; 3, 24—сальник штока; 4—сальник резервуара; 5—перепускной клапан отдачи; 6 -отверстие наружного ряда; 7—клапан отбоя; 8, 11 и 22—пружины; 9—перепускной клапан сжатия; 10—клапан сжатия; 12 -гайка; 13—отверстие перепускного клапана; 14 -поршень; 15—отверстие внутреннего ряда; 16 --поршневое кольцо; 17—корпус резервуара; 18— рабочий цилиндр; 19—шток; 20—направляющая штока: 21—сальник направляющей; 23—обойма сальников; А— отверстие для слива жидкости в резервуар; Б—полость резервуара

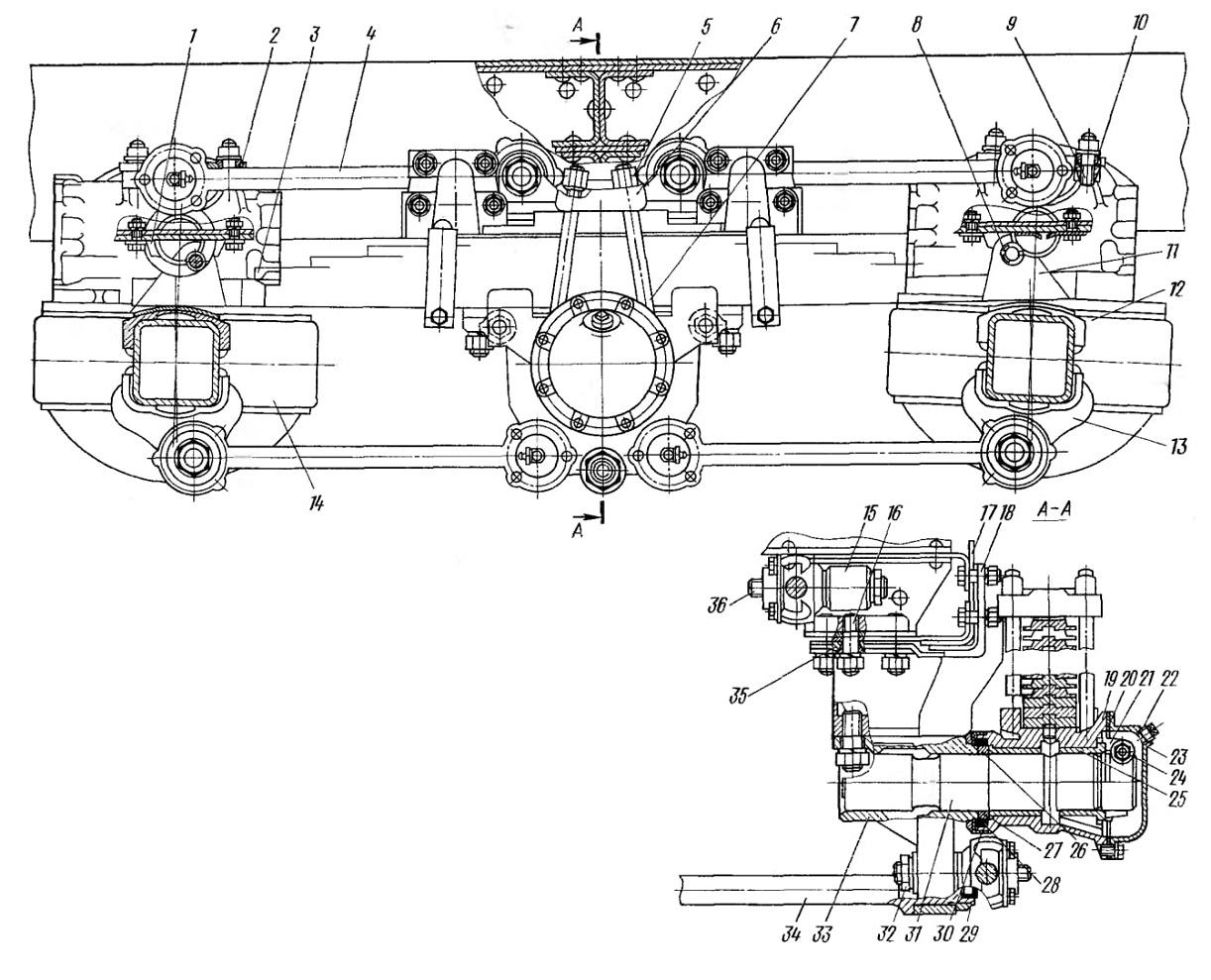

Рис. 161. Задняя подвеска автомобилей КамАЗ-5320, -5410, 55102:
1—буфер задней рессоры; 2— рычаг верхней реактивной штанги; 3—рессора; 4 — реактивная штанга; 5—гайка; 6—накладка рессоры; 7—стремянка рессоры; 8—палец опоры рессоры; 9, 16 шпильки; 10—коническая втулка; 11—опора рессоры; 12—задний мост; 13—рычаг нижней реактивной штанги; 14—средний мост; 15—кронштейн верхней реактивной штанги; 17—лонжерон; 18—прокладка кронштейна задней подвески; 19—башмак рессоры; 20—прокладка крышки башмака; 21—гайка крепления башмака: 22—заливная пробка; 23—крышка башмака; 24 -стяжной болт ганки крепления башмака; 25—втулка башмака; 26—уплотнительное кольцо; 27—упорное кольцо; 28—манжета; 29—гайка крепления стяжки кронштейнов; 30-защитная чашка; 31— ось балансира; 32—гайка крепления шарового пальца; 33—кронштейн балансира; 34 -стяжка кронштейнов балансира; 35— кронштейн задней подвески; 36—масленка

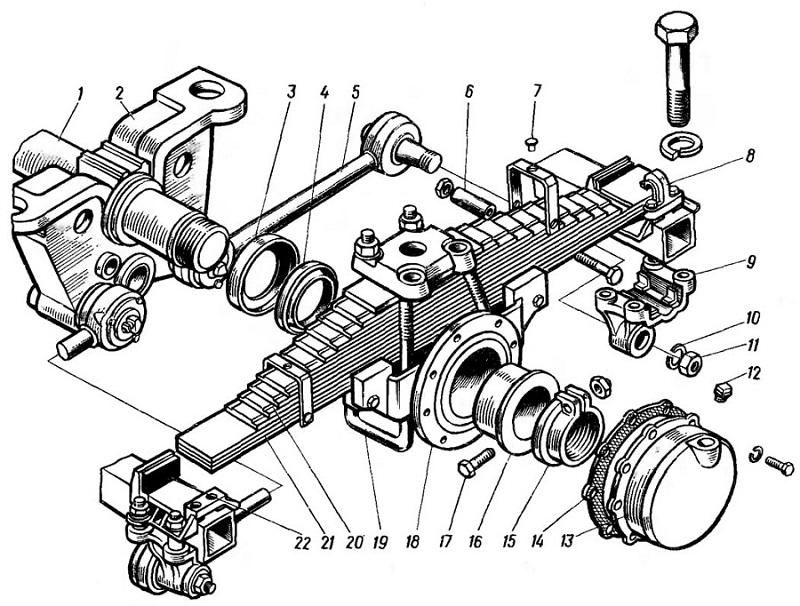

Рис. 162. Задняя подвеска автомобилей КамАЗ-53212, -54112, -5511:
1—ось; 2—кронштейн оси балансира; 3—уплотнительное кольцо башмака рессоры; 4—манжета; 5—реактивная штанга; 6—распорная втулка; 7—заклепка; 8— ограничитель качания мостов; 9—нижний реактивный рычаг; 10—пружинная шайба; 11—гайка; 12—пробка; 13—крышка башмака; 14—прокладка крышки; 15—гайка крепления башмака; 16—втулка башмака; 17—болт; 18—башмак рессоры; 19—стремянка рессоры; 20—лист № 4; 21— лист № 1; 22—передняя опора рессоры

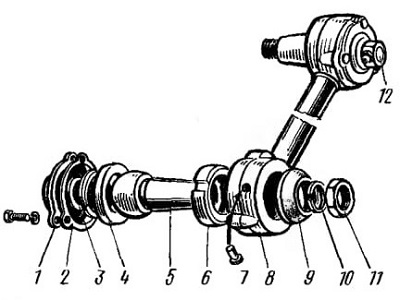

Рис. 163 Реактивная штанга:
1—крышка; 2 — прокладка; 3—пружина; 4—наружный вкладыш; 5—палец; 6—внутренний вкладыш; 7—заклепка; 8—штанга; 9—сальник; 10-иружинная шайба; 11—гайка; 12—масленка

Задняя подвеска автомобилей КамАЗ-5320, -5410 и -55102 (рис. 161) балансирная, на двух продольных полуэллиптических рессорах. Рессоры в средней части прикреплены стремянками 7 к башмаку 19 рессоры. Концы рессоры установлены в опорах 11. При прогибе рессор концы их скользят в опорах. При ходе мостов вниз рессоры удерживаются в опорах мальцами 8, зафиксированными от осевых перемещений шплинтами и шайбами. Для ограничения хода мостов вверх и смягчения их ударов о раму на лонжеронах установлены буфера 1.

Толкающие усилия и реактивные моменты передаются на раму шестью реактивными штангами 4. Шарниры реактивных штанг самоподжимные.

Балансирное устройство автомобилей КамАЗ-5320 и КамАЗ-5410 состоит из двух осей 31, запрессованных в кронштейны 33, и башмаков 19 с запрессованными в них втулками 25 из антифрикционного материала. Кронштейны балансирного устройства соединены стяжкой 34 и закреплены шпильками на кронштейнах 35 задней подвески, которые, в свою очередь, крепятся болтами к лонжеронам рамы. В крышке 23 имеется отверстие с пробкой для заливки масла.

Для предотвращения вытекания смазки в башмаках установлены резиновые армированные манжеты, а для защиты уплотнений от грязи — уплотнительные кольца. Башмаки 19 закреплены на осях разрезными гайками, стянутыми болтами 24.

Задняя подвеска автомобилей КамАЗ-53212, -5511, -54112 (рис. 162) в отличие от задней подвески, изображенной на рис. 161, имеет балансирное устройство с одной осью 1, запрессованной в кронштейн 2 балансира. Для крепления рессоры на балансире 18 применяются усиленные стремянки 19 диаметром 30 мм. Рессора состоит из 14 листов; первый, второй, третий и четырнадцатый листы прямоугольного сечения, остальные — Т-образного сечения.

Опоры 22 рессоры и нижние реактивные рычаги 9 для повышения ремонтопригодности выполнены съемными, фиксируются на мостах установочными пластинами и закрепляются шпильками. Для ограничения хода мостов вниз на опорах установлены ограничители качания мостов 8.

Реактивные штанги (рис. 163) одинаковы по конструкции. В каждом наконечнике реактивной штанги расточено отверстие и установлен внутренний вкладыш 6, зафиксированный заклепкой 7. Наружный вкладыш 4 поджат пружиной и закрыт крышкой с уплотнительной прокладкой 2. Для смазки вкладышей установлена угловая масленка 12, а для уплотнения шарнира реактивной штанги от вытекания смазки и попадания грязи поставлен торцовый сальник 9 с натягом на коническую поверхность пальца. Сальник одной стороной упирается в торец кронштейна рычага, другой, рабочей — прижимается к торцу наконечника штанги.

Техническое обслуживание

При ТО-1 смажьте пальцы передних рессор через пресс-масленки до появления свежей смазки в зазорах. При ТО-2:

проверьте шплинтовку пальцев реактивных штанг;

затяните болты крепления отъемных ушков, гайки стяжных болтов проушин передних кронштейнов и гайки стяжных болтов задних кронштейнов рессор передней подвески;

затяните гайки стремянок рессор передней и задней подвесок. Для сохранения продольного наклона шкворней затягивайте гайки стремянок рессор передней подвески в следующем порядке: сначала затяните гайки

передней (по ходу) стремянки, затем — задней;

затяните гайки пальцев реактивных штанг, гайки шпилек крепления кронштейнов верхних реактивных штанг;

доведите до нормы уровень масла в башмаках задней подвески.

При СТО:

проверьте состояние шарниров реактивных штанг, перемещая штанги вручную. При наличии зазора замените шарниры;

затяните гайки болтов крепления кронштейнов задней подвески (к лонжеронам рамы);

смажьте шарниры реактивных штанг через пресс-масленки до появления свежей смазки в зазорах.

Ремонт
При разборе рессор в случае износа или поломки накладки скользящего конца коренного листа передней рессоры замените накладку. Замерьте зазоры между пальцами и втулками отъемных ушков. Номинальный зазор между пальцем и втулкой 0,17—0,39 мм при номинальном диаметре пальца 39,95—40,00 мм. Если зазор больше 2 мм, замените изношенные детали.

Втулки ушков, имеющие значительные выкрашивания одного из торцов (свыше 60% от поверхности торца втулки), также надо заменить. При износе боковых сухарей передних рессор на глубину до 4 мм замените их (номинальная толщина сухарей 8 мм). При износе верхних сухарей передних рессор на глубину до 3 мм спрессуйте их с кронштейнов, разверните на 180° и вновь напрессуйте. При износе концов первых коренных листов рессор задней подвески на 40—50% толщины поменяйте местами 1-й и 3-й листы.

Для предохранения опор рессор задней подвески от интенсивного износа на их опорные поверхности наплавлен слой твердого сплава (HRC 56-62) на глубину 2—4 мм. При износе этого слоя наплавьте его повторно электродом ЭН-60М-3.0-1. На автомобилях КамАЗ-53212, -5511 и -54112 так же наплавлены и боковые стороны опор. При суммарном зазоре более 10 мм между наружными и внутренними боковинами опор и рессорами наплавьте твердый сплав на боковины опор рессор, обеспечив суммарный зазор 3—5 мм.

При сборке рессор смажьте трущиеся поверхности листов, ушки и пальцы передних рессор.

Рессоры устанавливайте попарно с разницей прогиба не более 10 мм.

Во избежание поломок рессор и износа щек башмаков затягивайте

гайки стремянок передних рессор моментом 25—30 кгс*м. Гайки крепления стремянок задних рессор автомобилей КамАЗ-54112, -53212, -5511 затягивайте моментом 96— 105 кгс-м, автомобилей КамАЗ-5320, -55102 и -5410 — моментом 45—50 кгс*м.

Для снятия реактивных штанг с автомобиля .используйте съемник И-801.42.000. Для этого, отвернув гайки 6 (рис. 164), снимите планки 7, штангу пропустите между шпилек съемника, наденьте на шпильки планки 7 и заверните гайки 6. Клин заведите до упора между торцами наконечника штанги и проушины пальца, при этом винт 4 должен быть в крайнем правом положении. Затяните гайки 6 и, вворачивая винт в корпус 2, выпрессуйте палец из проушины.

Для регулирования осевого зазора в башмаке балансирного устройства :

поднимите автомобиль за раму и установите на подставки. Обеспечьте возможность поворачивания балансира, отделив концы задней рессоры от опор мостов или сняв рессору;

заверните разрезную гайку 21 (см. рис. 161) так, чтобы балансир не поворачивался от руки;

отверните разрезную гайку на 1/6—1/4 оборота, затяните стяжной болт с моментом 8—10 кгс*м и проверьте возможность поворачивания балансира от руки. Если балансир не поворачивается, дополнительно отпустите разрезную гайку, предварительно ослабив стяжной болт.

При разборке балансирного устройства в случае износа его осей и втулок башмаков выше допустимого отшлифуйте оси до устранения следов износа и установите ремонтные (уменьшенные по внутреннему диаметру) втулки. При номинальном диаметре оси балансира 87,93— 88,000 мм номинальный зазор между осью и втулками должен быть 0,120—0,385 мм. Допустим без ремонта зазор между осью и втулками не более 1 мм.

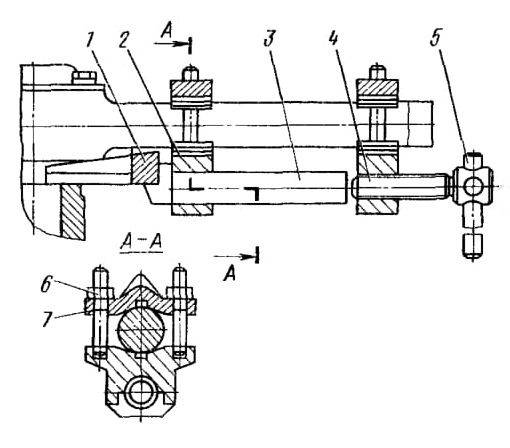

Рис. 164. Снятие реактивной штанги съемником И-801.42.000:
1—клин, 2—корпус; 3—наконечник; 4—винт 5— рукоятка, в—гайка; 7—планка

Амортизаторы при растяжении и сжатии в вертикальном положении должны оказывать равномерное сопротивление — большее при растяжении и меньшее при сжатии.

Свободное перемещение штока или перемещение штока с заеданием указывает на неисправность амортизаторов. Неисправные амортизаторы замените.

При появлении на амортизаторе следов подтекания жидкости снимите амортизатор с автомобиля и подтяните гайку резервуара. Если течь не устраняется подтягиванием гайки резервуара, замените амортизатор.

Замена передней рессоры. Для снятия передней рессоры:

отверните гайку стяжного болта заднего кронштейна рессоры, снимите пружинную шайбу, болт и распорную втулку;

отсоедините амортизатор в нижней опоре;

поднимите за раму переднюю часть автомобиля, установите подставку под раму и опустите на нее автомобиль. При этом обеспечьте зазор между накладкой коренного листа и сухарем в заднем кронштейне рессоры 40—80 мм;

отверните гайки стяжных болтов проушин переднего кронштейна рессоры, снимите пружинные шайбы, болты и выбейте палец;

закрепите рессору в подъемном приспособлении;

отверните гайки стремянок крепления рессоры к балке передней оси,

снимите пружинные шайбы и накладку рессоры;

подъемным приспособлением снимите рессору с передней оси.

Рессоры устанавливайте в последовательности, обратной снятию.

После установки рессор проконтролируйте момент затяжки гаек стремянок и смажьте палец ушка рессоры до появления свежей смазки из втулки ушка.

Замена задней рессоры. Для снятия задней рессоры:

ослабьте гайки стяжных шпилек щек башмака рессоры;

расшплинтуйте пальцы опор рессоры, снимите шайбы и выбейте пальцы опор рессоры (у автомобилей КамАЗ-5410, -5320, -55102) или снимите ограничители качания мостов (у автомобилей КамАЗ-53212, -54112,-5511);

поднимите за раму заднюю часть автомобиля, установив подставку под раму, и опустите автомобиль на нее. При этом обеспечьте зазоры между концами рессоры и опорами не менее 25—30 мм;

отверните гайки стремянок рессоры и снимите стремянку, накладку рессоры и верхние листы рессоры, не скрепленные хомутами;

подъемным приспособлением снимите рессору с башмака.

Устанавливайте рессоры в последовательности, обратной разборке. После установки рессоры проконтролируйте моменты затяжки гаек стремянок.
