Камаз-5320. Замена передней рессоры (техкарта)

Карта 11. Замена передней рессоры

Общая норма времени — 63,70 чел-мин Исполнитель: слесарь по ремонту автомобилей II разряда

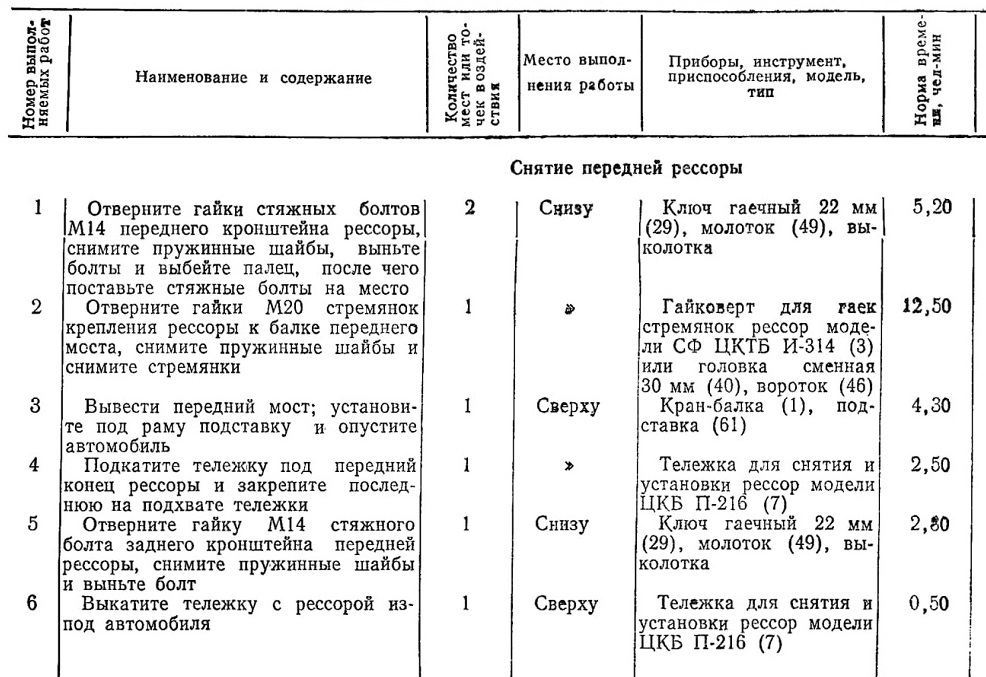

Снятие передней рессоры

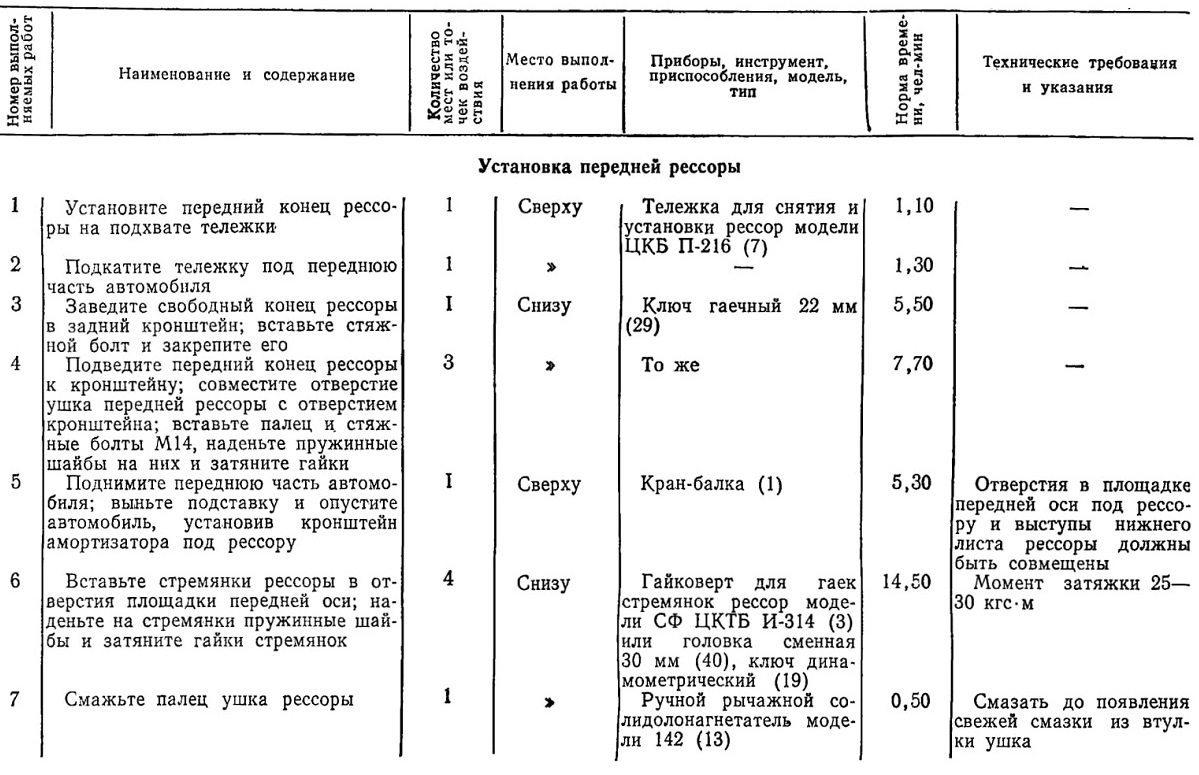

Установка передней рессоры

Отверните гайки стяжных болтов М14 переднего кронштейна рессоры, снимите пружинные шайбы, выньте болты и выбейте палец, после чего поставьте стяжные болты на место Отверните гайки М20 стремянок крепления рессоры к балке переднего моста, снимите пружинные шайбы и снимите стремянки

Вывести передний мост; установите под раму подставку и опустите автомобиль Подкатите тележку под передний конец рессоры и закрепите последнюю на подхвате тележки Отверните гайку М14 стяжного болта заднего кронштейна передней рессоры, снимите пружинные шайбы и выньте болт Выкатите тележку с рессорой из-под автомобиля

Установите передний конец рессоры на подхвате тележки
Подкатите тележку под переднюю часть автомобиля
Заведите свободный конец рессоры в задний кронштейн; вставьте стяжной болт и закрепите его
Подведите передний конец рессоры к кронштейну; совместите отверстие ушка передней рессоры с отверстием кронштейна; вставьте палец и стяжные болты М14, наденьте пружинные шайбы на них и затяните гайки
Поднимите переднюю часть автомобиля; выньте подставку и опустите автомобиль, установив кронштейн амортизатора под рессору
Вставьте стремянки рессоры в отверстия площадки передней оси; наденьте на стремянки пружинные шайбы и затяните гайки стремянок
Смажьте палец ушка рессоры
