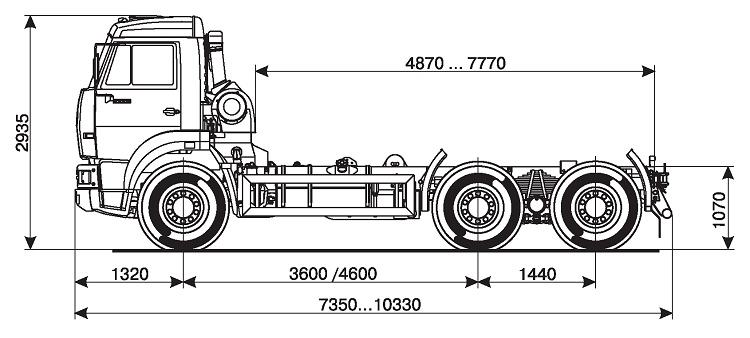

КАМАЗ-6520-61 (6х4) - Технические характеристики

Весовые параметры и нагрузки:

Снаряженная масса шасси, кг ...................................... 9200.9850

— нагрузка на переднюю ось, кг................................. 4300.4400

— нагрузка на заднюю тележку, кг ............................ 4900.5450

Допустимая масса надстройки

с грузом, кг..................................... 18150 (* 23750)...17500 (*23100)

Полная масса а/м, кг................................................. 27500 (*33100)

— нагрузка на переднюю ось, кг............................................ 7500

— нагрузка на заднюю тележку, кг ...................... 20000 (*25600)

Полная масса прицепа, кг ....................................................... 20000

Полная масса автопоезда, кг .................................. 47500 (* 53100)

Двигатель:

Модель................................................................ 740.61-320 (Евро-3)

Тип.....................................................дизельный с турбонаддувом,

с промежуточным охлаждением наддувочного воздуха

Максимальная полезная мощность, кВт (л. с.) .............. 235 (320)

при частоте вращения коленчатого вала, об/мин................ 1900

Максимальный полезный

крутящий момент, Нм (кг-см) ......................................... 1373 (140)

при частоте вращения коленвала, об/мин ............................ 1300

Расположение и число цилиндров .........................V-образное, 8

Рабочий объем, л ....................................................................... 11,76

Диаметр цилиндра и ход поршня, мм ............................... 120/130

Степень сжатия ........................................................................... 16,8

Система питания:

Вместимость топливного бака, л 350
Электрооборудование:

Напряжение, B................................................................................24

Аккумуляторы, В/Ач .........................................................2x12/190

Генератор, В/Вт .................................................................... 28/2000

Сцепление:

Тип.................................................диафрагменное, однодисковое

Привод.............................. гидравлический с пневмоусилителем

Главная передача:

Передаточное отношение**.........................................6,33 или 5,11

Кабина:

Тип............................................... расположенная над двигателем,

с высокой крышей

Исполнение .................................................... без спального места

Коробка передач**:

Тип.................................... механическая, 10- или 16-ступенчатая

Управление ...................................... электропневматическое или

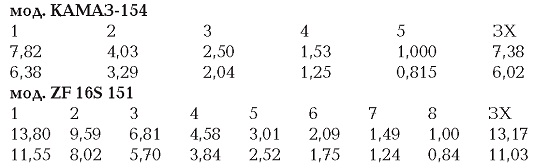

механическое, дистанционное Передаточные числа на передачах:

Тормоза:

Привод....................................................................пневматический

Размеры: диаметр барабана, мм ................................................420

Ширина тормозных накладок, мм............................................. 180

Суммарная площадь тормозных накладок, см2 ..................... 7200

Колеса и шины:
Тип колес............................................................................ дисковые

Тип шин..............................................пневматические, камерные

Размер обода** .................................... 8,5-20 (216-508) или 9,0-22,5

Размер шин** ..................... 12,00 R20 (320 R508) или 315/80 R22,5
Характеристика а/м полной массой 27500 кг:

Максимальная скорость, не менее, км/ч...................................90

Угол преодолеваемого подъема, не менее, % ............................25

Внешний габаритный радиус поворота, м................................9,3
Дополнительное оборудование**:

— коробка отбора мощности.
* Допускается конструкцией при движении по дорогам с осевой нагрузкой 130 кН (13 тс).
** В зависимости от комплектации.
