Гидроподъемник запасного колеса автомобиля Урал-4320

Гидроподъемник запасного колеса обеспечивает подъем и плавное опускание запасного колеса.

Гидроподъемник состоит из крана управления 10 (см. рис. 6.11) с рукояткой 11 и цилиндра 14. Кран управления (рис. 6.13) крепится на правом лонжероне рамы и состоит из корпуса 4 с крышкой 13, пробки крана 11 с рычагом 14 и возвратной пружиной 1. В корпусе установлен шариковый предохранительный клапан, отрегулированный на давление 5000—6000 кПа (50—60 кгс/см2). Возвратная

пружина удерживает и возвращает пробку крана 11 при отпускании рукоятки в положение включения гидроусилителя рулевого управления.

Рукоятка крана установлена снаружи на полу кабины. Цилиндр гидроподъемника 4 (рис. 6.14) закреплен на правом лонжероне рамы с помощью кронштейна и пальца. Шток поршня 5 соединен с держателем запасного колеса.

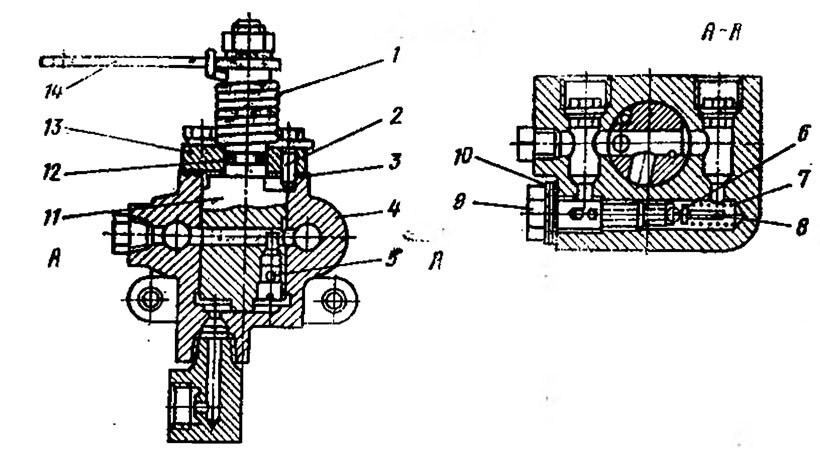

Рис. 6.13. Кран управления гидроподъемником запасного колеса:
1 — возвратная пружиня; 2— фиксатор; 9 — прокладка; 4 — корпус; 5 — перепускной клапан; 6шарик; 7—пружина; 8—направляющая пружина; 9— седло клапана; 10 — регулировочные шайбы; 11—пробка крана; 12—уплотнительное кольцо; 19— крышка; 14 — рычаг

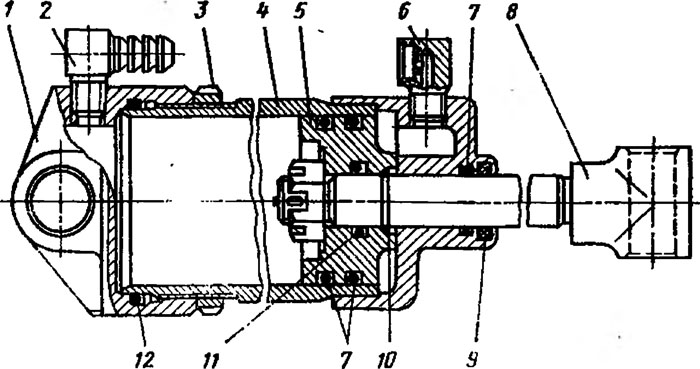

Рис. 6.14. Цилиндр гидроподъемника запасного колеса:
1 — наконечник цилиндра; 2. б — штуцеры; 3— гайка; 4 — цилиндр; 5 — поршень; 7 — уплотнительное кольцо; 8 — наконечник штока; 9 — пылезащитное кольцо; 10 кольцо; 11, 13 уплотнительные кольца
