Рядный шестицилиндровый двигатель
Спецификации
Общие параметры
| Рабочий объем |
3982 см3
(4.0 л)
|
| Нумерация цилиндров (спереди назад) |
1 — 2 — 3 — 4 — 5 — 6
|
| Порядок зажигания |
1 — 5 — 3 — 6 — 2 — 4
|
Распределительный вал
| Высота рабочего выступа кулачков (впускных и выпускных) (мм) |
6,43
|
| Осевой люфт |
Отсутствует
|
| Диаметр шеек подшипников (мм)
|
|
|
51,54 — 51,56
|
|
51,28 — 51,31
|
|
51,03 — 51,05
|
|
50,77 — 50,80
|
| Зазоры в подшипниках (мм) |
0,0254 — 0,0762
|
Масляный насос
|
Зазор между шестерней и крышкой (мм) |
0,0508 — 0,1524
|
| Зазор между шестерней и корпусом (мм) |
0,0508 — 0,1016
|
Усилия затягивания резьбовых соединений, Н•м
| Болт звездочки распределительного вала |
108
|
| Болты крепления шкива коленчатого вала к демпферу крутильных колебаний |
27
|
| Болты головки цилиндров
|
|
|
30
|
|
61
|
|
|
| Болт № 11 |
136
|
| Все остальные болты |
149
|
| Болты крепления маховика/приводного диска |
142
|
| Болты и гайки крепления впускного трубопровода и выпускного коллектора |
33
|
| Болты №№ 6 и 7 выпускного коллектора |
23
|
| Все остальные болты/гайки |
33
|
| Болты крепления поддона картера
|
|
|
13,6
|
|
17,6
|
| Болты крепления масляного насоса
|
|
|
13,6
|
|
23,1
|
|
108
|
|
28
|
| Болты крепления крышки головки цилиндров к головке
|
|
|
8,5
|
|
9,6
|
|
13
|
| Болты крепления кронштейна натяжителя к блоку |
19
|
| Болты крепления крышки распределительной цепи к блоку
|
|
|
6,8
|
|
21,7
|
| Центральный (смазываемый) болт демпфера крутильных колебаний |
108
|
|

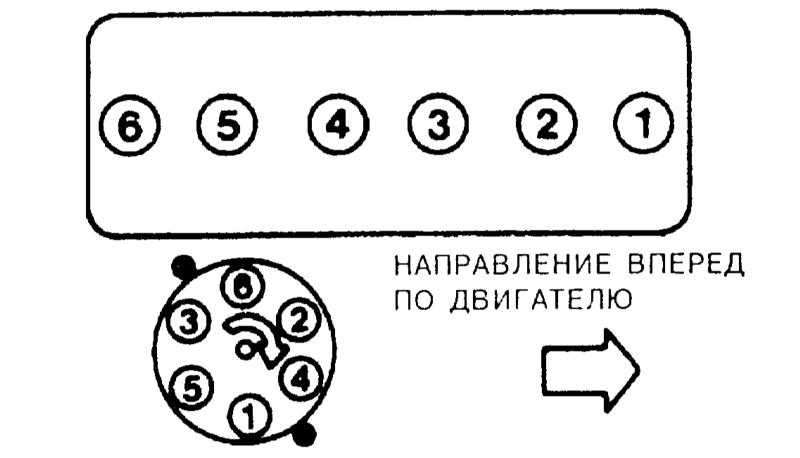

Расположение цилиндров и направление вращения распределителя. |
