Предохранители

206

БЛОК ПРЕДОХРАНИТЕЛЕЙ В БАГАЖНОМ ОТДЕЛЕНИИ

№

предохра-

нителя

Номинал

(A)

Цвет

предохра-

нителя

Цепь

F1

40 A

Оранжевый Модуль втягивания ремня безопасности левого

сиденья.

F2

15 A

Голубой

CVD ECU, ACC.

F3

5 A

Желто-

коричневый

PAM,

система контроля «мертвых зон» справа,

зеркало заднего вида.

F4

10 A

Красный

Блок управления шасси.

F5

20 A

Желтый

Пневмоподвеска.

F6

30

А

Зеленый

Электронный стояночный тормоз (EPB).

F7

40 A

Оранжевый Модуль втягивания ремня безопасности правого

сиденья.

F8

30

А

Зеленый

Топливный насос.

F9

40 A

Оранжевый Усилитель.

F10

–

–

–

F11

–

–

–

F12

–

–

–

F13

5 A

Желто-

коричневый

Пневмоподвеска.

F14

40 A

Оранжевый Вентилятор кондиционера.

F15

10 A

Красный

Блок выключателей на сиденье пассажира.

F16

–

–

–

F17

20 A

Желтый

Передние сиденья.

F18

20 A

Желтый

Модуль подогрева заднего правого сиденья, шторка
багажной полки.

F19

10 A

Красный

Блок выключателей на сиденье водителя.

F20

20 A

Желтый

Электропривод крышки багажника.

F21

30

А

Зеленый

Модуль потолочного люка.

F22

60 A

Голубой

Пневмоподвеска.

F23

40 A

Оранжевый Модуль E-diff.

207

R

Замена колеса

Замена ко леса

БЕЗОПАСНОСТЬ ПРИ ЗАМЕНЕ
КОЛЕСА

Перед подъемом автомобиля или заменой
колеса прочтите и выполняйте следующие
инструкции.

Всегда выбирайте безопасное
место для остановки – на
удалении от автомагистрали и
транспортного потока.
Автомобиль должен стоять на
твердой ровной поверхности,
опираясь на домкрат.
Включите стояночный тормоз и
переведите селектор в положение
P (

Стоянка).

Включите аварийную световую
сигнализацию.
Убедитесь в том, что передние
колеса стоят прямо, и заприте
замок рулевой колонки.
Убедитесь в отсутствии в
автомобиле пассажиров и
животных, а также в том, что они
находятся в безопасном месте в
стороне от дороги.
Установите знак аварийной
остановки на подходящем
расстоянии позади автомобиля
лицевой стороной к встречному
движению.
Если одно из задних колёс не
опирается на поверхность,
то перемещение селектора в
положение P (Стоянка) не
предотвращает продольное
смещение автомобиля и
возможное сваливание его с
домкрата, так как стояночный
тормоз действует только на
задние колёса. При подъеме
автомобиля домкратом
установите под колеса колодки.

Обязательно установите колодку
под колесо, расположенное по
диагонали от заменяемого колеса.
Колодка входит в комплект
инструментов. Устанавливайте
колодку под переднюю часть
переднего колеса или под заднюю
часть заднего колеса.
Если приходится поднимать
автомобиль на небольшом
склоне, поместите колодки под
два противоположных колеса со
стороны уклона. Для этого вам
понадобится дополнительная
колодка.
Не размещайте никакие предметы
между домкратом и поверхностью
земли и между домкратом
и автомобилем.
Не поднимайте автомобиль, пока
площадка домкрата не встанет на
место в гнезде для домкрата.
Устанавливайте домкрат,
используя только
предусмотренные для этого
гнезда.
Подготовьте запасное колесо до
подъема автомобиля во
избежание неустойчивого
положения автомобиля при
подъеме.
Соблюдайте меры
предосторожности при подъеме
запасного колеса и снятии
проколотого колеса. Колеса
тяжелые, поэтому могут привести
к травме при неправильном
обращении.
Не запускайте двигатель и не
оставляйте его работающим,
когда автомобиль опирается
только на домкрат.

L

Замена колеса

208

Запрещается работать под
автомобилем, если в качестве
единственной опоры
используется домкрат –
применяйте специальные
страховочные опоры.
Соблюдайте меры
предосторожности при
откручивании колесных гаек. Если
баллонный ключ неправильно
установлен, он может
соскользнуть, а гайка может
внезапно провернуться. И в том и
в другом случае неожиданное
движение может привести к
травме.

После использования комплект
инструментов следует вернуть в
место хранения под панелью пола
и правильно уложить.
Для замены обязательно
используйте шины, тип и
технические данные которых
(

т.е. индекс нагрузки, размер,

скоростная категория)
соответствуют вашему
автомобилю.

209

R

Замена колеса

ЗАМЕНА КОЛЕСА

Перед началом подъема автомобиля нужно ослабить (но не отворачивать совсем) гайки
крепления колеса.

1.

Соблюдайте инструкцию, напечатанную
на домкрате.

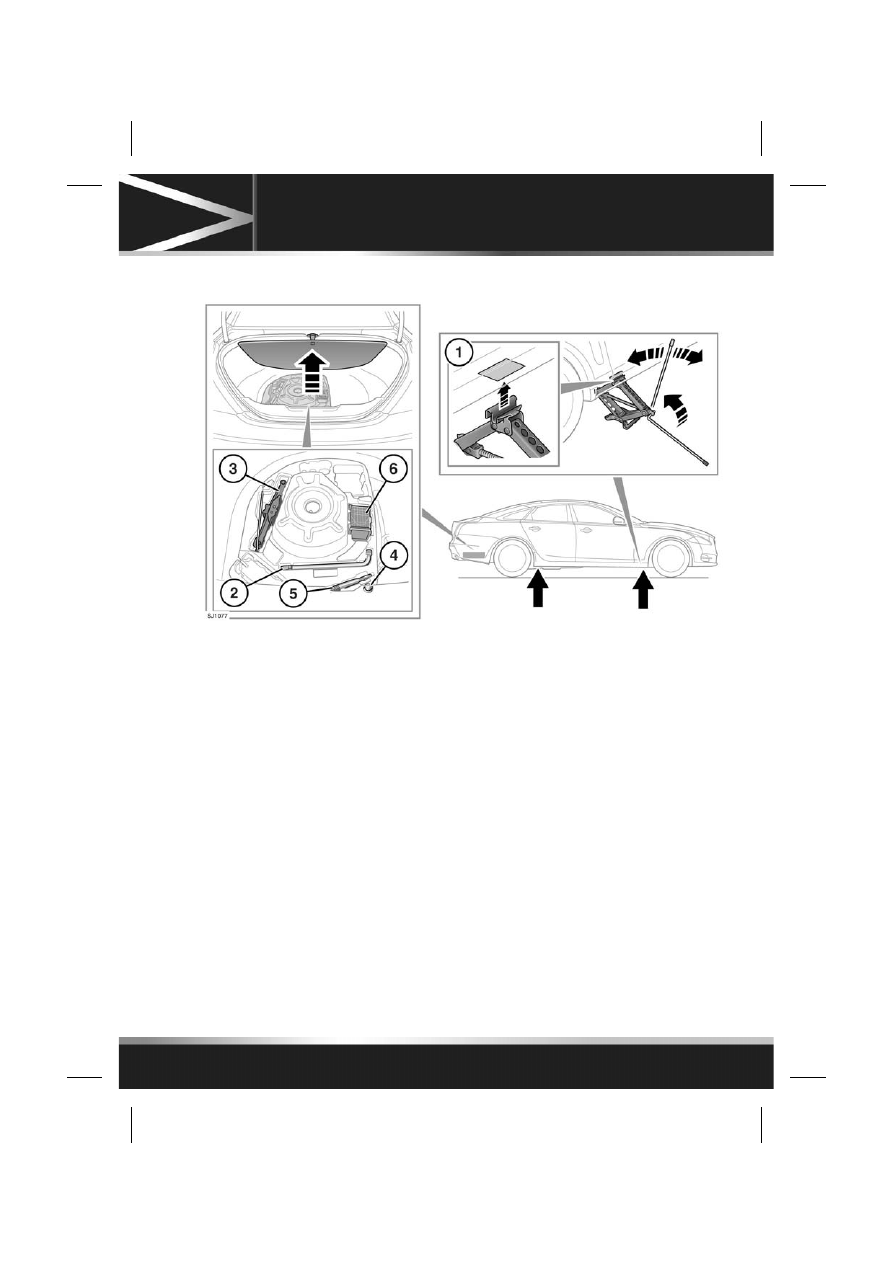

Автомобиль имеет четыре гнезда для
установки домкрата, расположенные на
днище. На панелях порогов, с каждой
стороны автомобиля, выштампованы по
два треугольных указателя. Они
показывают места установки домкрата.
Вращая рукоятку домкрата, осторожно
поднимите автомобиль. Прекращайте
подъем автомобиля, как только колесо
оторвется от поверхности земли. Чем
ниже приподнят автомобиль, тем
устойчивее его положение.
Примечание: Для снятия эмблемы
колеса вытолкните ее из гнезда,
надавив на нее с обратной стороны
колеса пластмассовым концом ручки
баллонного ключа.

Чтобы вынуть запасное колесо,
выверните и снимите болт,
установленный по центру.
Установите запасное колесо и наденьте
гайки его крепления.

2.

Торцовый баллонный ключ.

3.

Домкрат.

4.

Переходник для замковых гаек.

5.

Буксировочная проушина.

6.

Колодка для колеса.
