Jaguar XJ (X350). Service manual - part 967









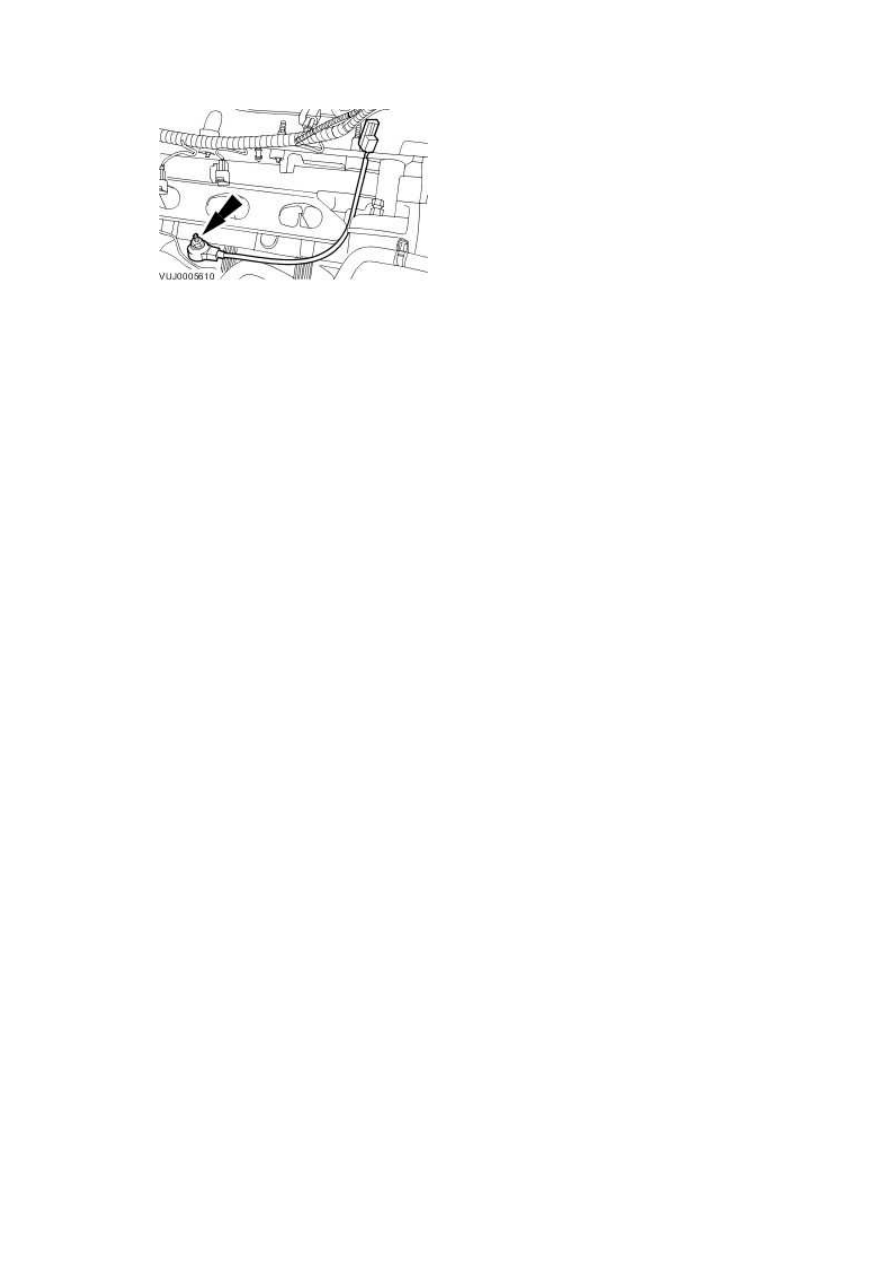

Manifold Absolute Pressure (MAP) Sensor -
4.2L SC V8 - AJV8 (18.30.86)

Removal

All vehicles

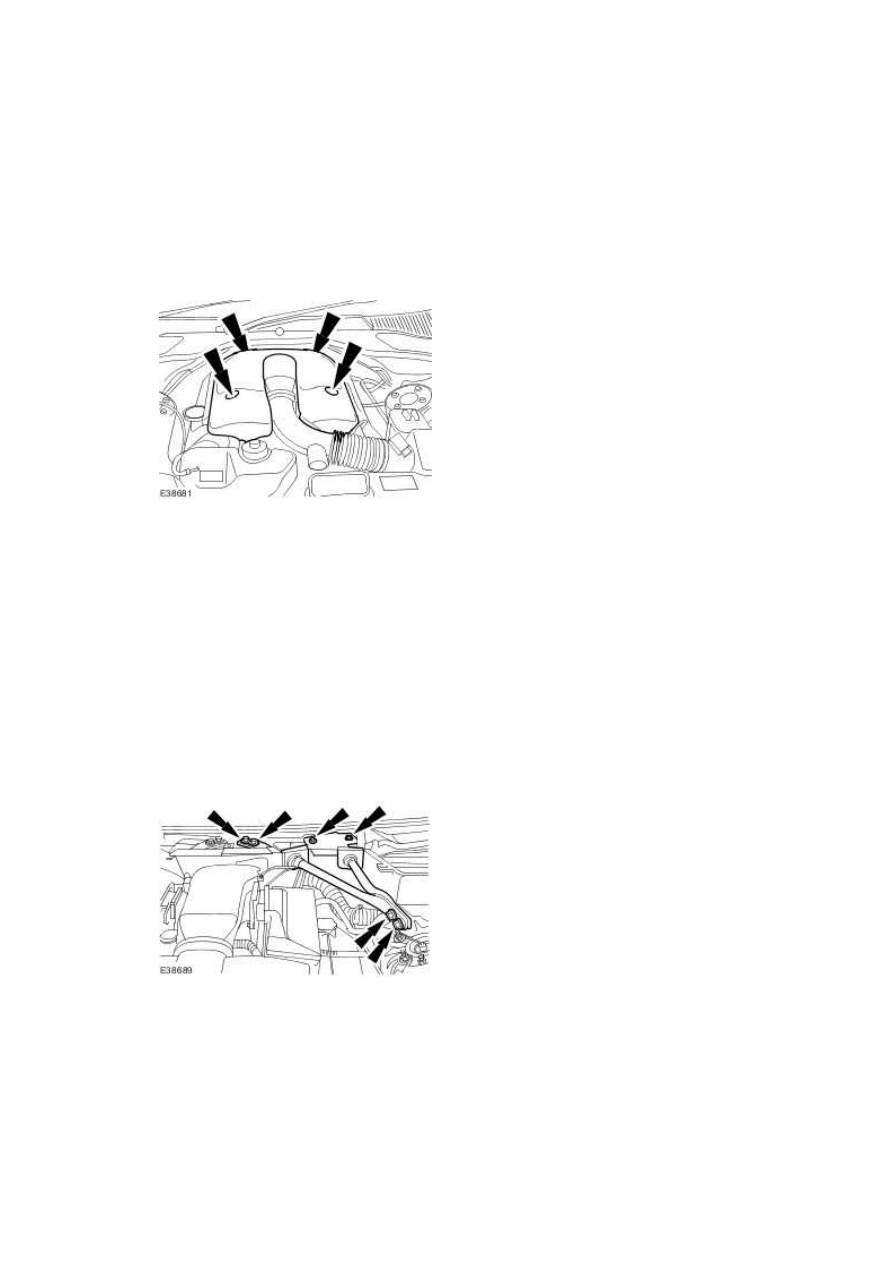

1 . Remove the engine cover.







2 . Remove the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)





3 . NOTE:





Left-hand shown, right-hand similar.



Remove the engine compartment supports.

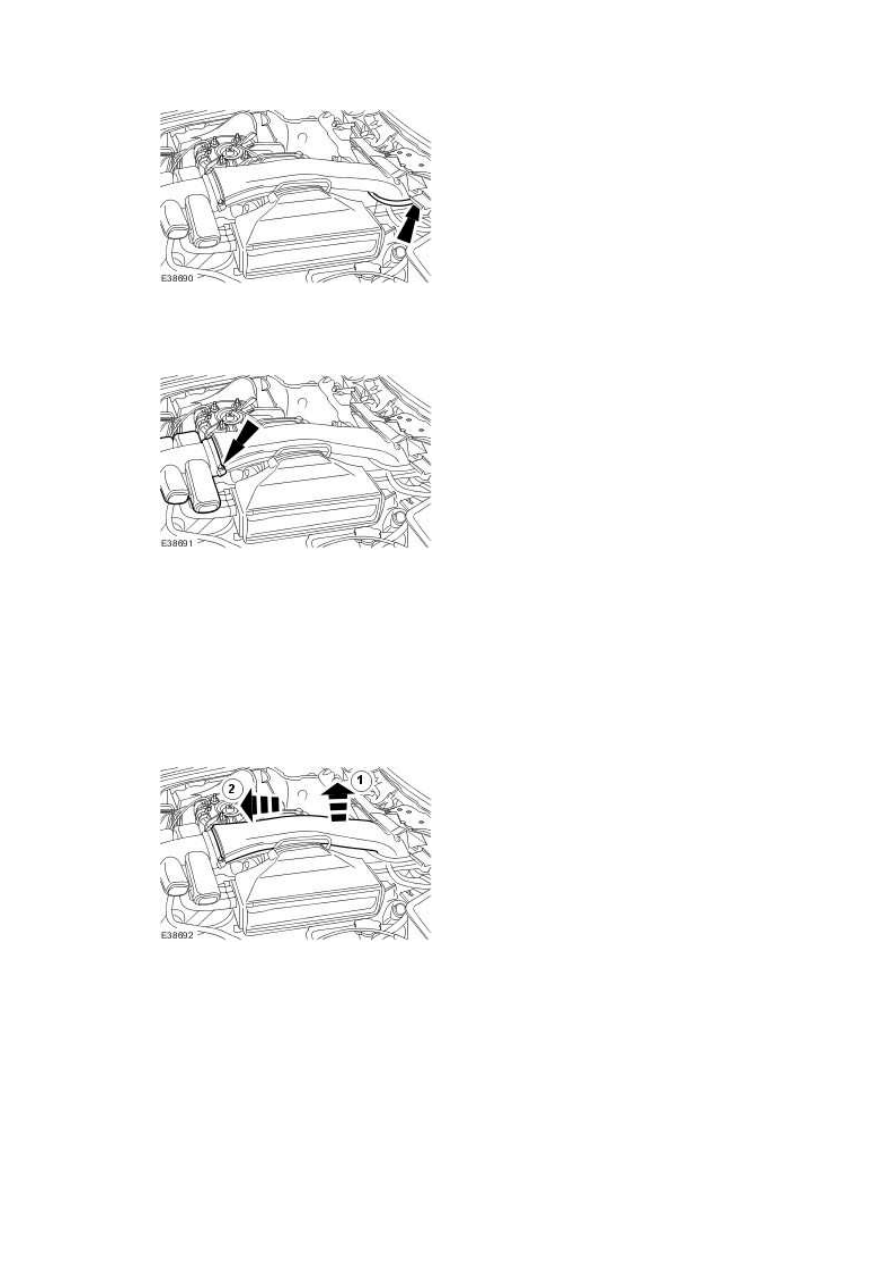

4 . Loosen the throttle body intake pipe retaining clip.

www.







5 . Detach the air filter outlet pipe







6 . Remove the throttle body intake pipe.



1) Detach the throttle body intake pipe.





2) Remove the throttle body intake pipe.











7 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.

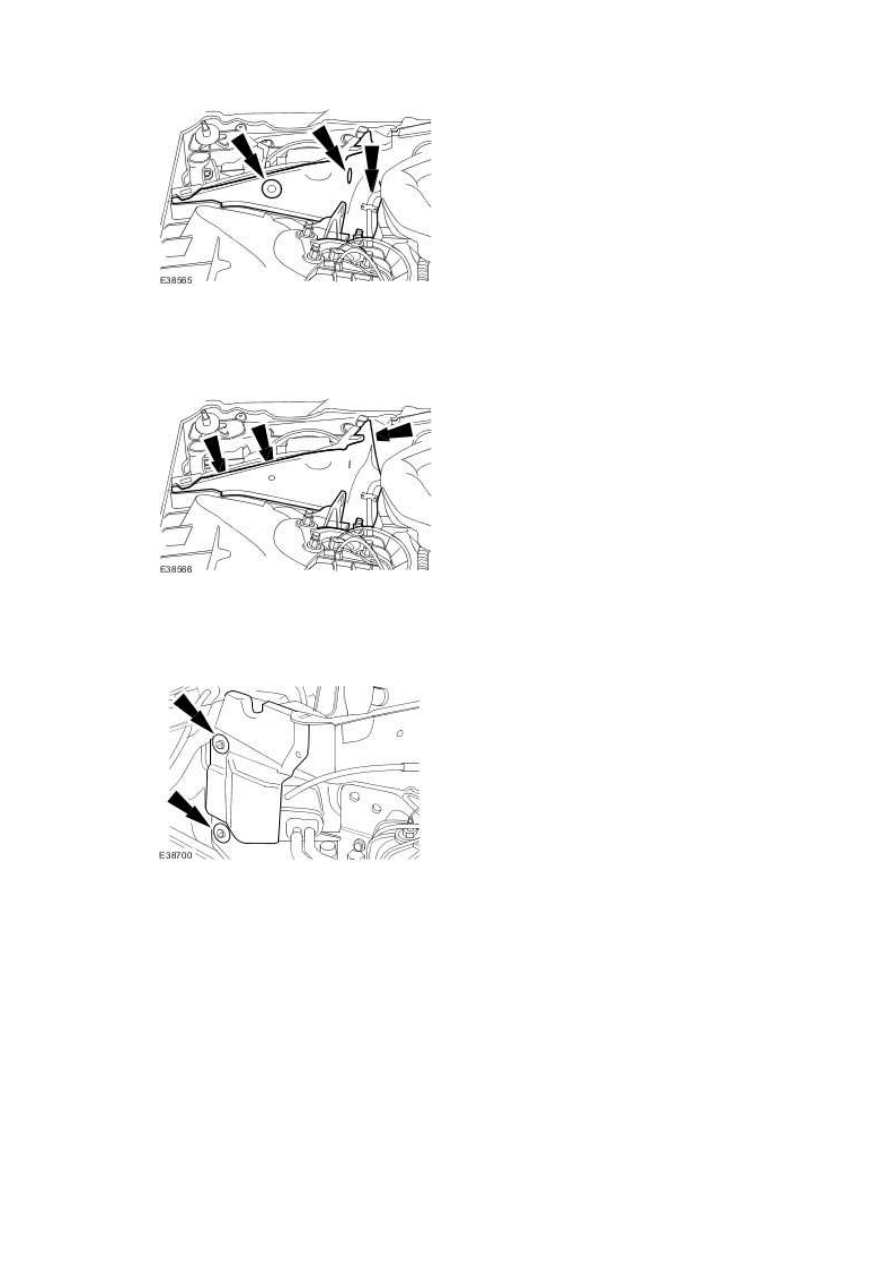

Remove the engine compartment outer panel insulation.





Right-hand drive vehicles



8 . Remove the engine compartment outer panel.





Left-hand drive vehicles



9 . Remove the engine compartment outer access panel.





All vehicles



10 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.



Remove the cabin air filter.



1) Detach the cabin air filter.



www.
