Jaguar XJ (X350). Service manual - part 886

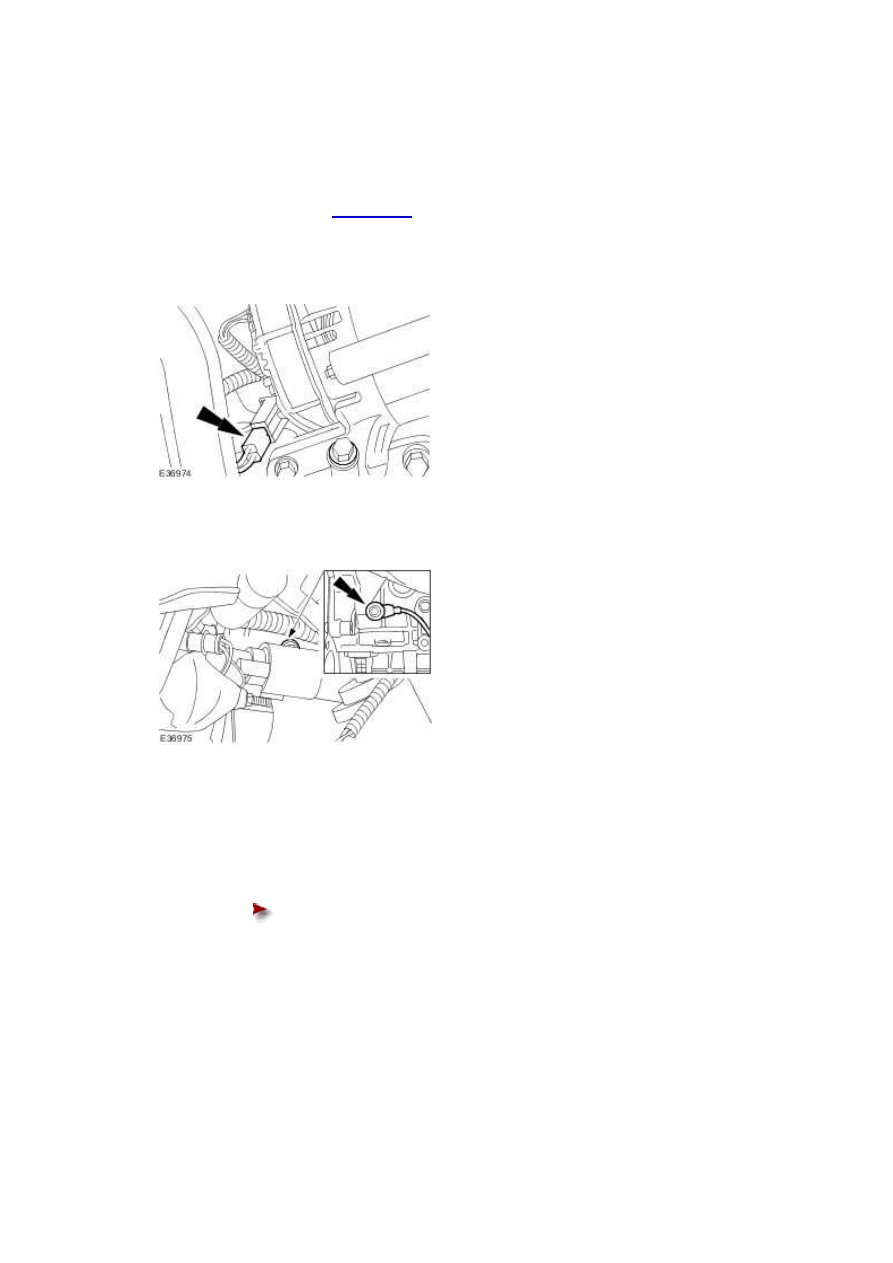

Knock Sensor (KS) LH (18.30.92)

Removal



1 . Remove the fuel supply manifold. <<303-04A>>





2 . Disconnect the knock sensor electrical connector.







3 . Remove the knock sensor.







Installation



1 . To install, reverse the removal procedure.





Tighten to 25 Nm.

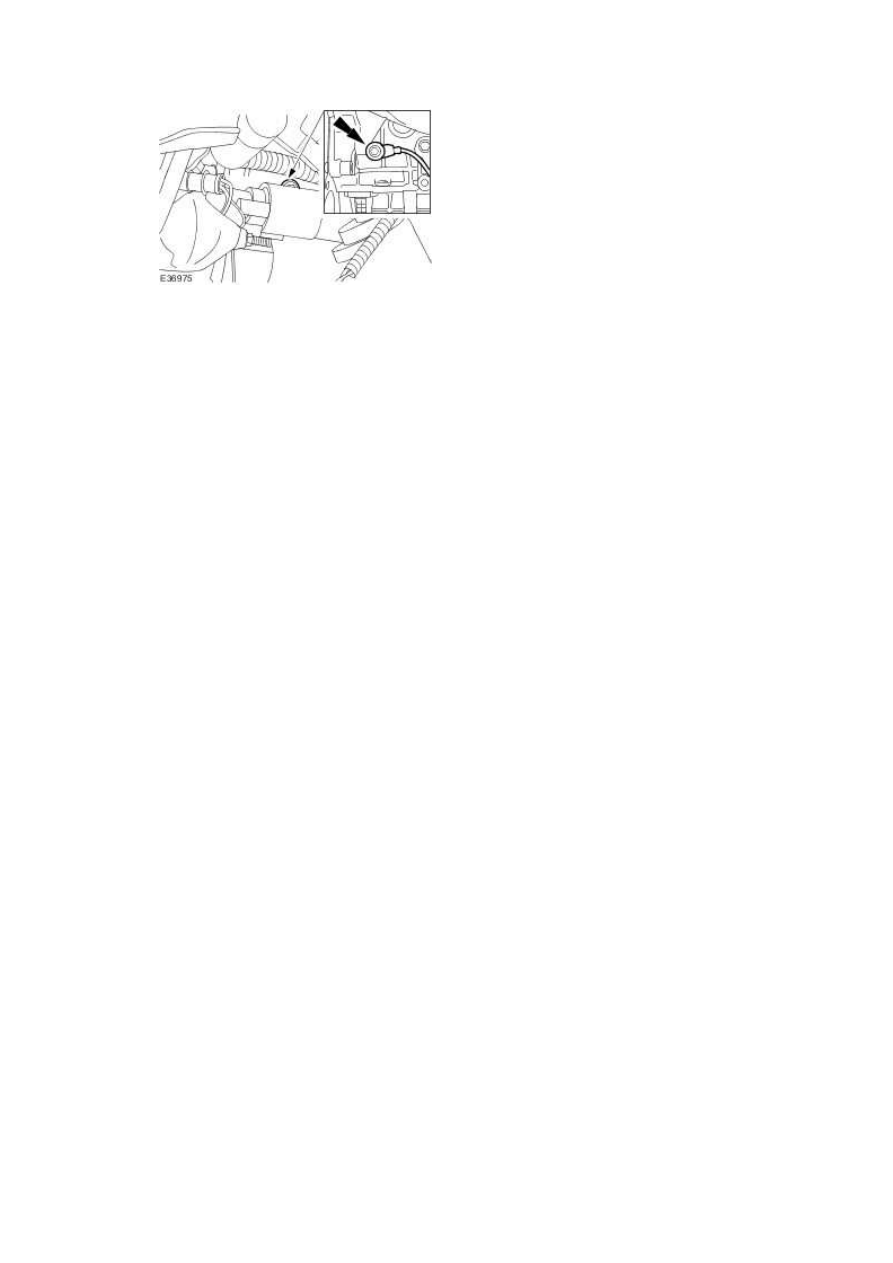

Knock Sensor (KS) RH (18.30.93)

Removal



1 . Remove the air deflector. <<501-02>>





2 . Disconnect the knock sensor electrical connector.







3 . Remove the knock sensor.







Installation



1 . To install, reverse the removal procedure.





Tighten to 25 Nm.





www.

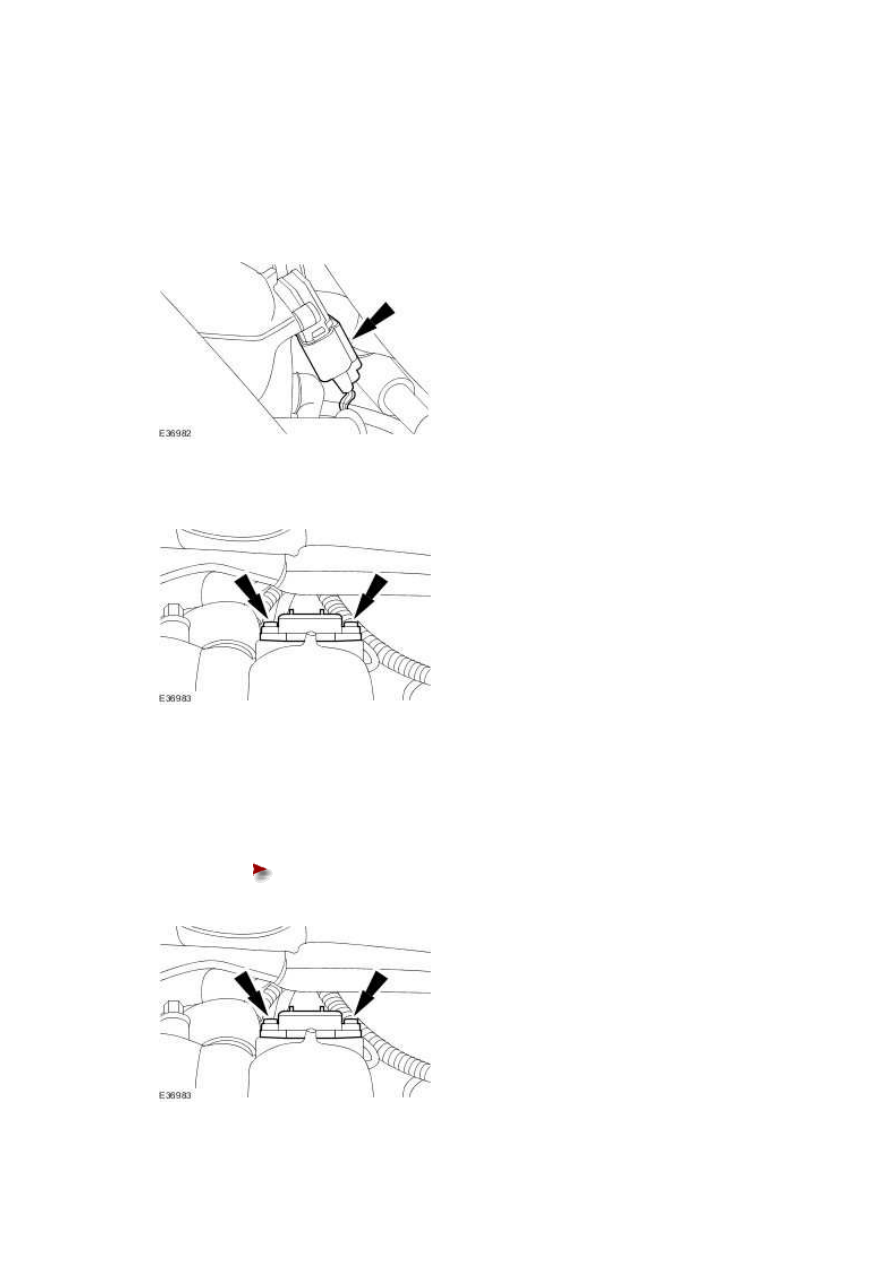

Manifold Absolute Pressure (MAP) Sensor
(18.30.86)

Removal



1 . Disconnect the manifold absolute pressure (MAP) sensor electrical connector.







2 . Remove the MAP sensor.







Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.
